DEUTSCH
Siemens AG 610.40 075.21 37
5.3 Motoren mit DRIVE-CLiQ-Schnittstelle
Motoren für das Antriebssystem SINAMICS S120 sind mit einem Sensor-Modul
(Elektronikbaustein) ausgestattet, welches die Geber- und Temperaturauswertung sowie
ein elektronisches Typenschild beinhaltet. Dieses Sensor-Modul ist anstelle des
Signalsteckers montiert und hat eine 10-polige RJ45plus - Buchse, die als DRIVE-CLiQ-
Schnittstelle bezeichnet wird. Die Pinbelegung ist unabhängig vom motorinternen Geber.

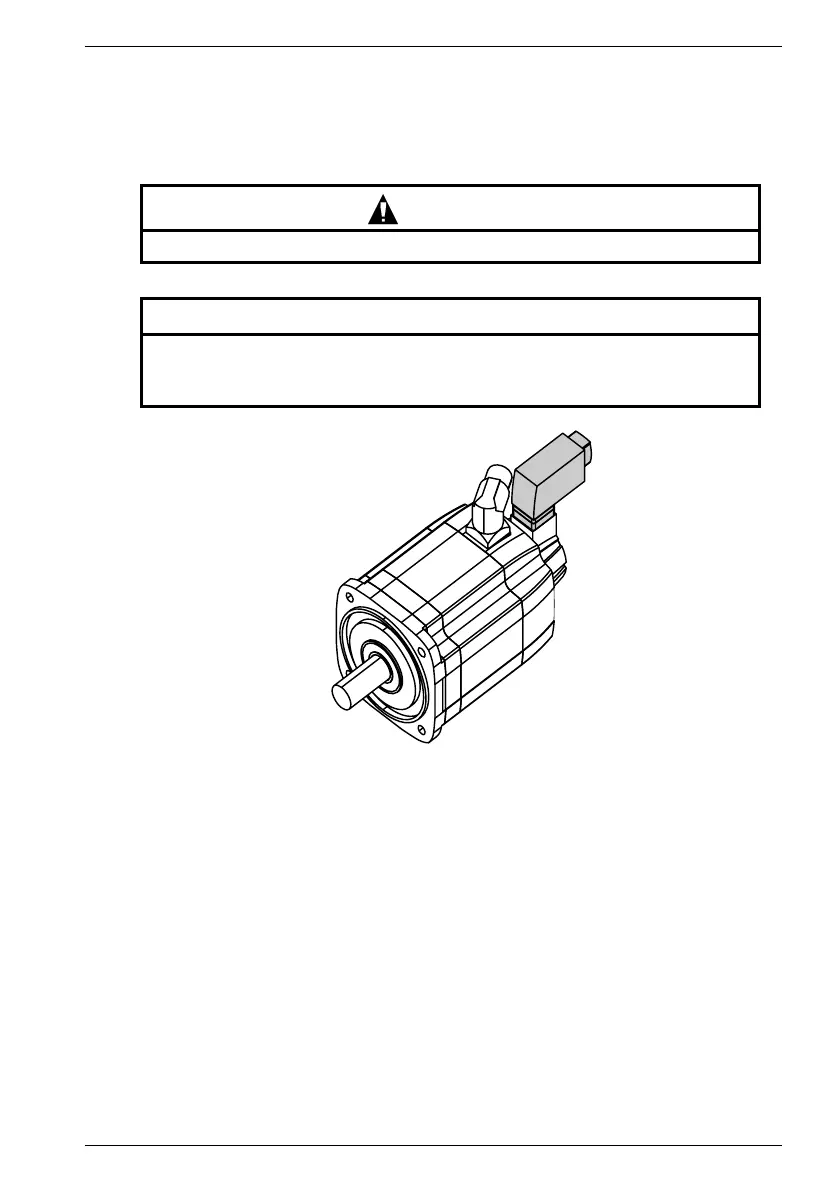

Fig. 7 Motor mit Sensor-Modul (Beispiel)
Die Signalverbindung zwischen Motor und Umrichter erfolgt über eine DRIVE-CLiQ Leitung
MOTION-CONNECT. Es dürfen nur konfektionierte Leitungen von SIEMENS verwendet
werden. Diese Leitungen verringern den Montageaufwand und erhöhen die
Betriebssicherheit.
Der Stecker der DRIVE-CLiQ Leitung muss so weit aufgesteckt werden, bis die
Schnappfedern einrasten, hierbei ist auf die Codierung des Steckers zu achten.
WARNUNG
Der Motor darf nicht am Sensor-Modul angehoben bzw. transportiert werden!
VORSICHT
Das Sensor-Modul hat direkten Kontakt zu elektrostatisch gefährdeten
Bauteilen (EGB). Die Anschlüsse dürfen nicht mit den Händen oder Werk-
zeugen berührt werden die elektrostatisch aufgeladen sein können!
