Leistungsstecker
1. Steckergöße 1 oder 1,5 verwenden.
2. Steckerbelegung nach Fig. 5 ausführen, Schutzleiter anschließen.
3. Bremse über Leistungsstecker nach Fig. 5 anschließen. Polarität beachten.
Signalstecker für Gebersystem und Temperatursensor
1. Passenden Stecker verwenden.
2. Steckerbelegung nach Fig. 5 ausführen.
P Leistungsstecker S Signalstecker

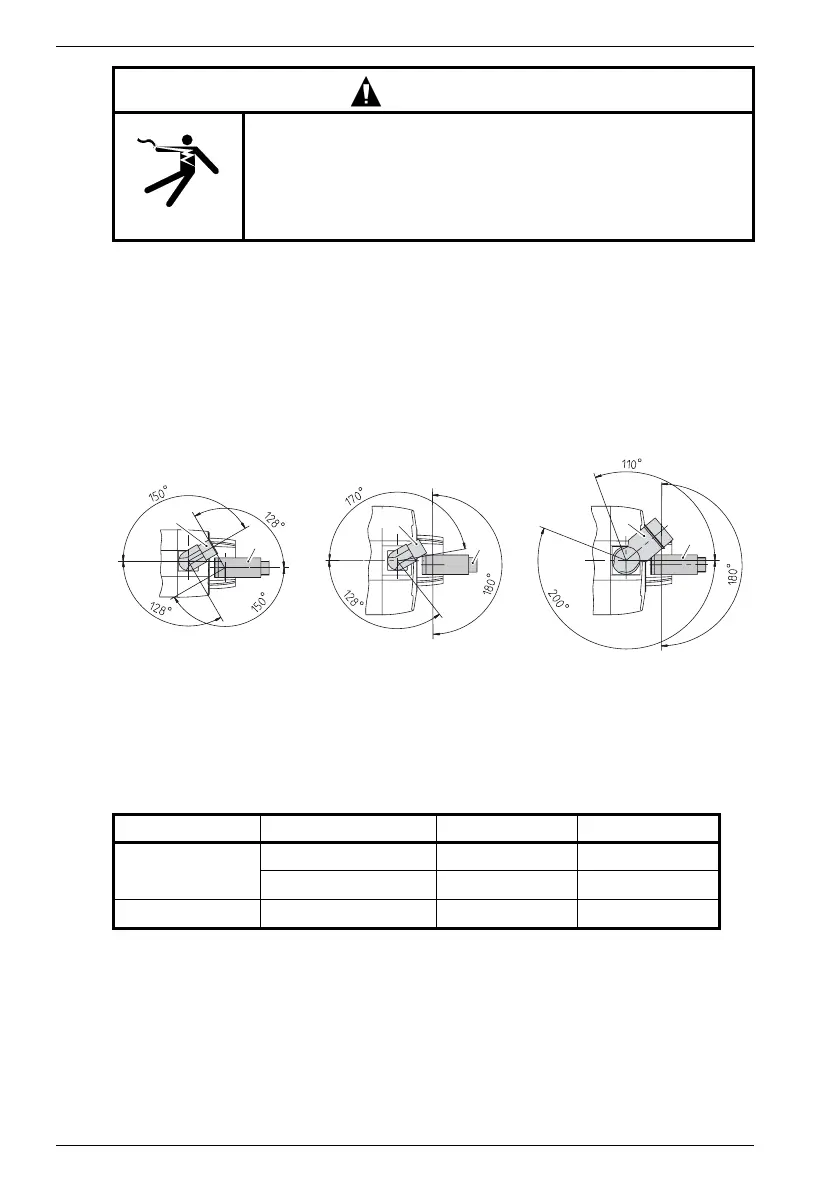

Fig. 6 Verdrehbarkeit der Stecker
Zum Verdrehen des Winkelsteckers kann der passende Buchsenstecker verwendet
werden. Den Buchsenstecker komplett aufschrauben, um Beschädigungen der
Stiftkontakte zu vermeiden.
Maximal zulässige Verdrehmomente M
max
WARNUNG
Unsachgemäße Änderung der Steckerabgangsrichtung führt zu
Schäden an den Anschlussleitungen.
Zulässige Verdrehmomente nach Fig. 6 nicht überschreiten.
Es sind nur maximal zehn Änderungen der
Steckerabgangsrichtung mit dem aufgesetzten passenden
Gegenstecker bis zum Anschlag zulässig.
Stecker Motor Steckergröße M
max
Leistungsstecker
1FT703. - 1FT708. 1 M
max
= 12 Nm
1FT708. / 1FT710. 1,5 M
max
= 20 Nm
Signalstecker 1FT7. M
max
= 12 Nm
1FT704./706. 1FT708. Gr. 11FT708./710. Gr. 1,5
P
S
S
S
P
P
