ESPAÑOL
72 610.40 075.21 Siemens AG
Conector de potencia
1. Utilizar conectores del tamaño 1 ó 1,5.
2. Realizar la asignación de conectores según Fig. 5. Conectar el conductor de
protección.
3. Conectar el freno mediante los conectores de potencia según Fig. 5. Debe respetarse
la polaridad.
Conector de señales para el sistema de captadores y el sensor de temperatura
1. Utilizar un conector adecuado.
2. Realizar la asignación de conectores según Fig. 5.
P Conector de potencia S Conector de señales

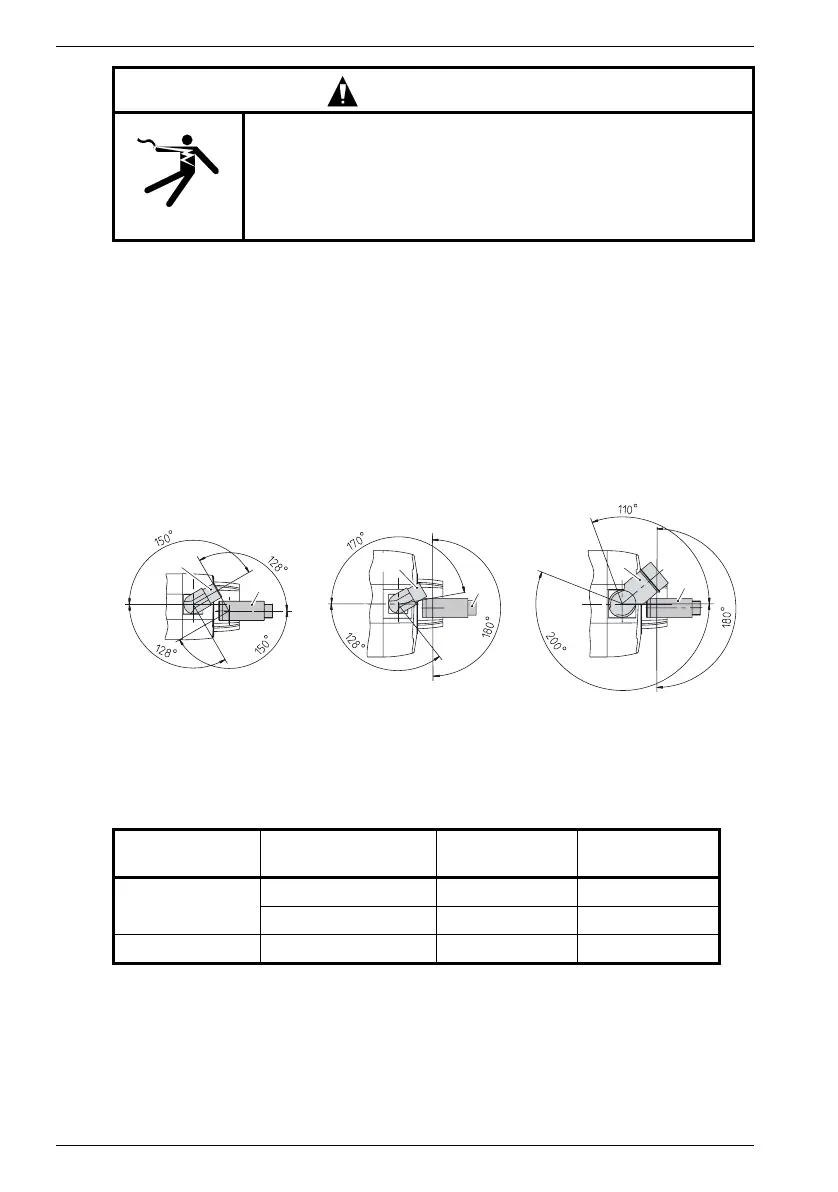

Fig. 6 Capacidad de torsión de los conectores
Para girar el enchufe angular, puede utilizarse el enchufe de casquillo adecuado. Atornillar
totalmente el enchufe de casquillo para evitar que se dañen los contactos de las espigas.
Momentos de torsión máximos permitidos M
máx
ADVERTENCIA
La modificación inadecuada de la línea de proyección de los
conectores daña las líneas de conexión. No superar los
momentos de torsión permitidos según Fig. 6. La línea de
proyección de los conectores con los contraconectores
adecuados colocados hasta el tope sólo puede modificarse diez
veces como máximo.
Conector Motor Tamaño del
conector
M
máx
Conector de potencia
1FT703. - 1FT708. 1 M
máx
= 12 Nm
1FT708. / 1FT710. 1,5 M
máx
= 20 Nm
Conector de señales 1FT7. M
máx
= 12 Nm
1FT704./706. 1FT708. Gr. 11FT708./710. Gr. 1,5
P
S
S
S
P
P
