Connettore di alimentazione
1. Utilizzare connettori di dimensione 1 o 1,5.
2. Effettuare la piedinatura dei connettori come da Fig. 5. Collegare il conduttore di
protezione.
3. Collegare il freno tramite il connettore di alimentazione come da Fig. 5. La polarita
dere essere rispettata.
Connettore di segnalazione per il sistema di trasduzione ed il termosensore
1. Utilizzare il connettore adatto.
2. Effettuare la piedinatura dei connettori come da Fig. 5.
P Connettore di alimentazione S Connettore di segnalazione

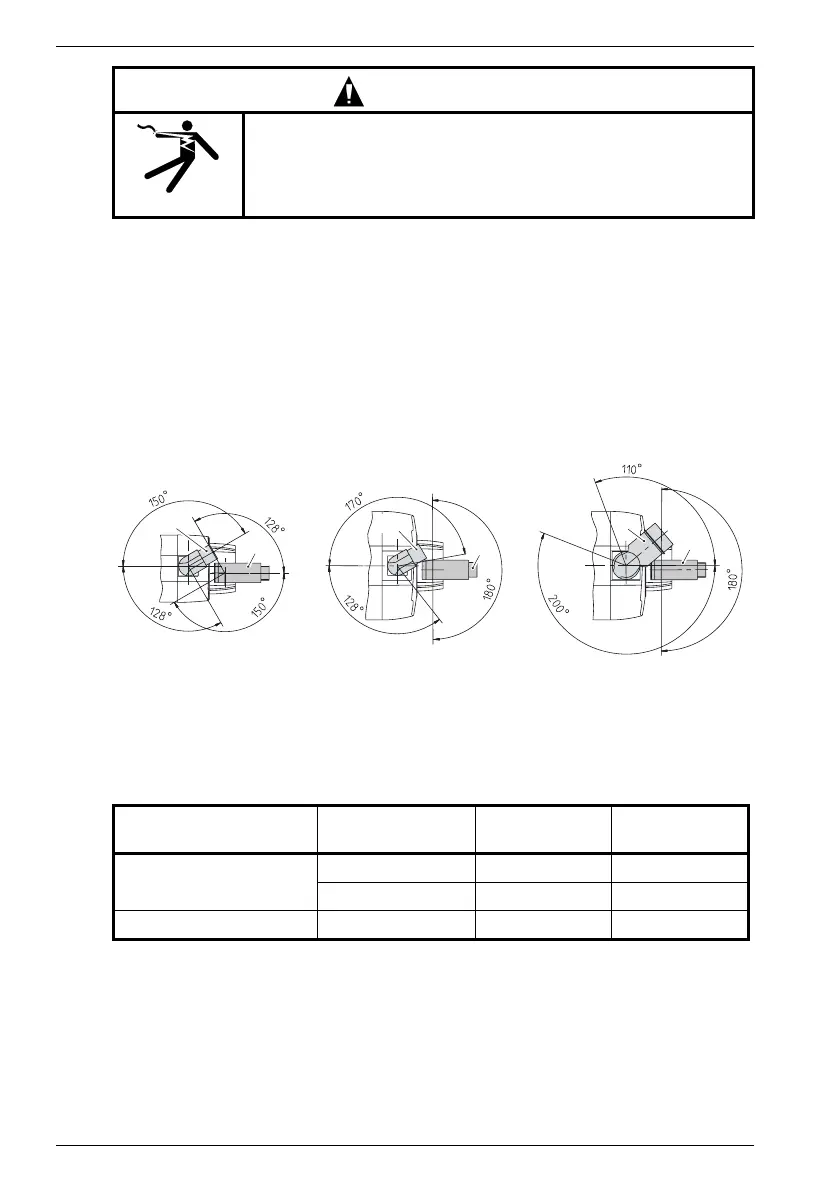

Fig. 6 Capacità di torsione del connettore
Per torcere il connettore angolare, può essere utilizzata la spina adatta. Avvitare
completamente la spina per evitare danneggiamenti ai contatti.
Momenti torcenti massimi consentiti M
mass.
AVVERTENZA
Una modifica impropria della direzione di uscita del connettore
provoca danni alle linee di collegamento. Non superare i momenti
torcenti consentiti secondo Fig. 6. È consentito apportare
massimo dieci modifiche alla direzione di uscita del connettore
con l’inserimento dell’accoppiatore adatto fino all’arresto.
Connettore Motore Dimensioni del
connettore
M
max
Connettore di alimentazione
1FT703. - 1FT708. 1 M
max
= 12 Nm
1FT708. / 1FT710. 1,5 M
max
= 20 Nm
Connettore di segnalazione 1FT7. M
max
= 12 Nm
1FT704./706. 1FT708. Gr. 11FT708./710. Gr. 1,5
P
S
S
S
P
P
