– 23 –
19.04.2000
euroset 2010,IM1, A31008-E2010-B100-2-3S19
2010-
❏

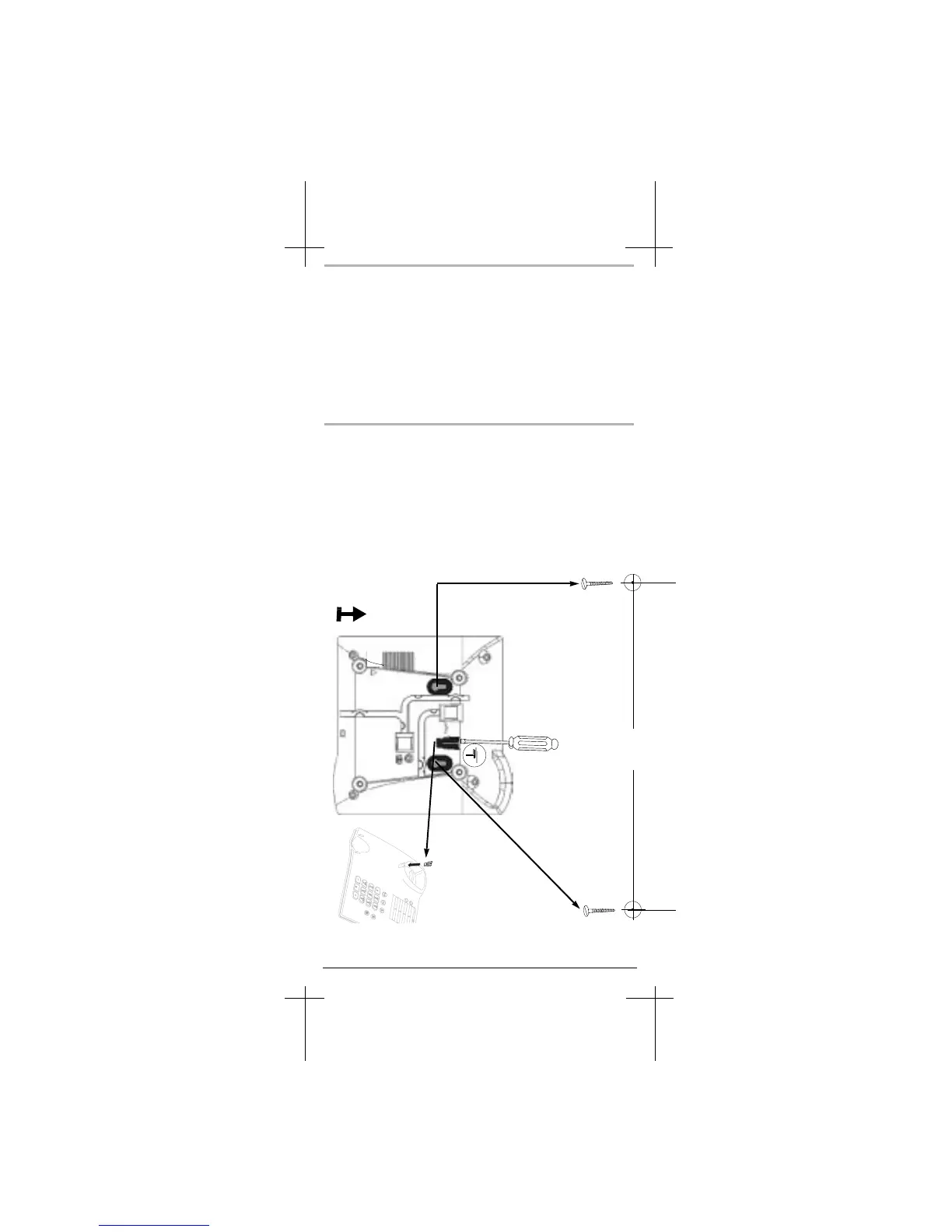

Wall-mounted installation
(see diagram overleaf)
When the connecting cords have been attached you can mount the tele-
phone on the wall:
❏
Montage mural
(voir illustration, page suivante)
Une fois insérés les cordons de raccordement, fixez le téléphone au mur:
➊
Use the template provided below to drill two holes in the wall
(5 mm ý). Insert the wall plugs and screw in the countersunk wood
screws so that they protrude from the wall a little.
➋
On the underside of the telephone: use a screwdriver to snap out
the handset clip.
➌
Insert the handset clip into the holder on the handset cradle.
➍
Hang the telephone on the protruding screw heads.
➊
A l’aide du gabarit fourni, percez deux trous (
∅
5 mm). Placez les
chevilles et serrez les vis en laissant une distance entre la tête et
le mur.
➋
Sous le téléphone : à l’aide d’un tournevis, détachez la pièce d’ac-
crochage du combiné.
➌
Enclipsez la pièce d’accrochage dans le logement du combiné.
➍
Accrochez le téléphone aux vis.
➍
➍
➋
78 mm
➊
44
55
33
22
11
MM
99
1
0
10
88
77
66
➌
