Tensione elettrica pericolosa!
Molle precariche!
Prima di iniziare i lavori, assicurarsi che l’apparecchio
sia fuori tensione e che sia impossibile una reinserzione
involontaria.
La mancata osservanza di tali norme può provocare
incidenti mortali, gravi lesioni alle persone e ingenti
danni materiali.
Per l’installazione e il montaggio rivolgersi esclusiva-
mente a personale specializzato!
123
4
56 7 8
910 1211
13 14
17 1918
16
15

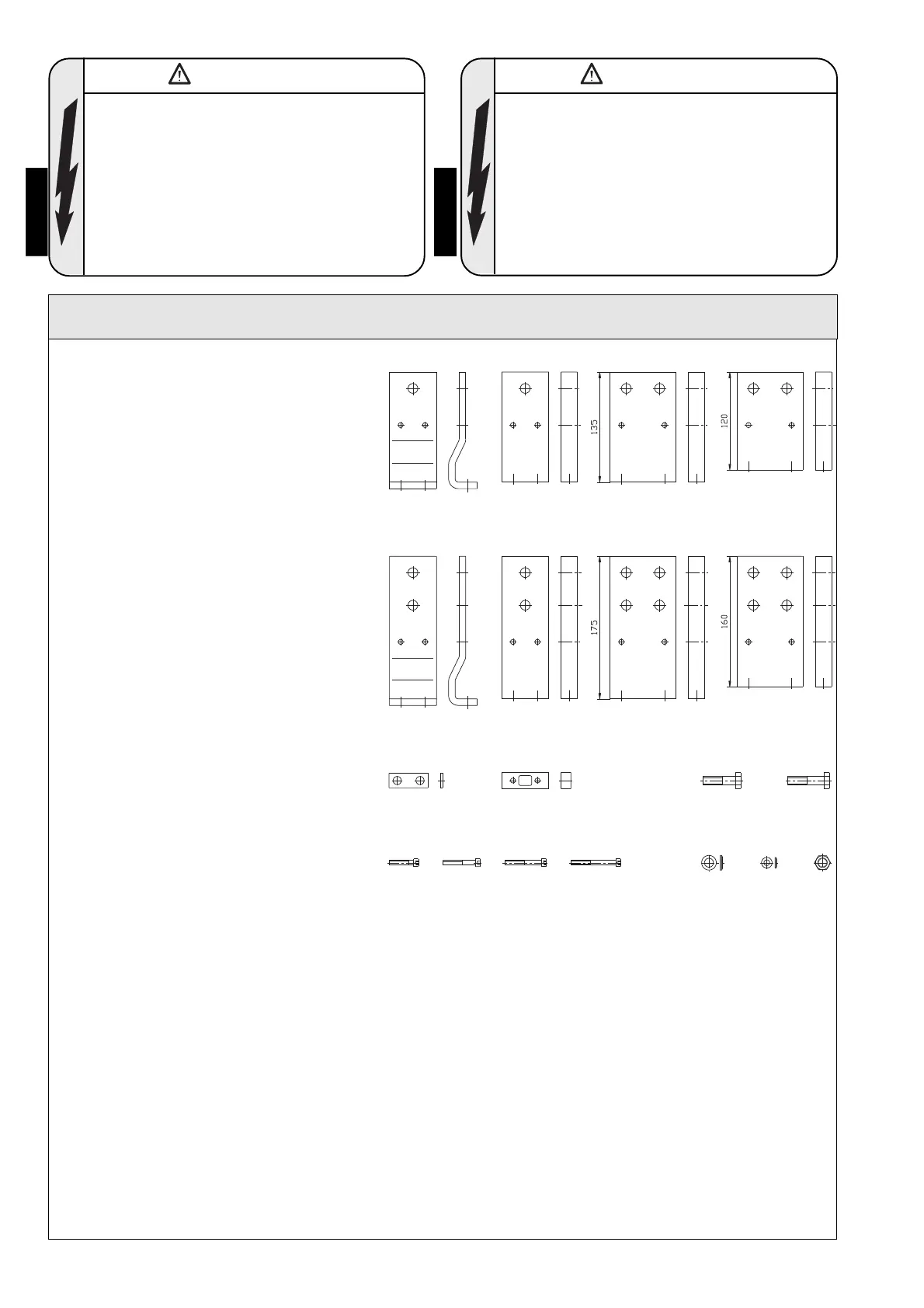

Barras de conexão com configuração para orifícios padrão:
1 Barra de conexão tamanho I, <=1000 A
2 Barra de conexão tamanho I, 1250-1600 A
3 Barra de conexão tamanho II, <=2000 A
4 Barra de conexão tamanho II, 2500-3200 A
Barras de conexão com configuração para orifícios padrão DIN:
5 Barra de conexão tamanho I, <=1000 A
6 Barra de conexão tamanho I, 1250-1600 A
7 Barra de conexão tamanho II, <=2000 A
8 Barra de conexão tamanho II, 2500-3200 A
9 Placa de pressão
10 Distanciador
11 Parafuso de cabeça sextavada DIN 931 - M 10 x 40 - 8
12 Parafuso de cabeça sextavada DIN 931 - M 10 x 55 - 8
13 Parafuso de cabeça cilíndrica DIN 912 - M 6 x 30 - 8
14 Parafuso de cabeça cilíndrica DIN 912 - M 6 x 40 - 8
15 Parafuso de cabeça cilíndrica DIN 912 - M 6 x 45 - 8
16 Parafuso de cabeça cilíndrica DIN 912 - M 6 x 55 - 8
17 Arruela de pressão cônica DIN 6796 - 10 - St
18 Arruela de pressão cônica DIN 6796 - 6 - St
19 Porca sextavada DIN 934 - M 10 - 8
Perigo!
Tensão perigosa!
Mola pré-carregada perigosa!
Antes de iniciar os trabalhos, desligue o aparelho e
assegure-se de que este não possa ser religado.
A inobservância destas regras pode ocasionar a
morte, graves lesões corporais e danos materiais
consideráveis.
Instalação e montagem devem ser efetuadas
somente por pessoal qualificado.
Attenzione!
Português
Verifica del contenuto dell’imballo /
Confira o conteúdo da embalagem
Per la quantità di pezzi ved. pag. 2 /
Quantidade de peças vide tabela na pág.2
Sbarre di allacciamento con disposizione
standard dei fori:
1 Sbarra di allacciamento BG I, <=1000 A
2 Sbarra di allacciamento BG I, 1250-1600 A
3 Sbarra di allacciamento BG II, <=2000 A
4 Sbarra di allacciamento BG II, 2500-3200 A
Sbarre di allacciamento con disposizione
dei fori secondo DIN:
5 Sbarra di allacciamento BG I, <=1000 A
6 Sbarra di allacciamento BG I, 1250-1600 A
7 Sbarra di allacciamento BG II, <=2000 A
8 Sbarra di allacciamento BG II, 2500-3200 A
9 Piastra di pressione
10 Distanziatore
11 Vite a testa esagonale DIN 931 - M 10 x 40 - 8
12 Vite a testa esagonale DIN 931 - M 10 x 55 - 8
13 Vite a testa cilindrica DIN 912 - M 6 x 30 - 8
14 Vite a testa cilindrica DIN 912 - M 6 x 40 - 8
15 Vite a testa cilindrica DIN 912 - M 6 x 45 - 8
16 Vite a testa cilindrica DIN 912 - M 6 x 55 - 8
17 Rondella elastica DIN 6796 - 10 - St
18 Rondella elastica DIN 6796 - 6 - St
19 Dado esagonale DIN 934 - M 10 - 8
Italiano
