Siemens 3WX3684-1 J Series Quick Start Guide

7
Grandezza costruttiva I, 1250-1600 A
Tamanho I, 1250-1600 A
Grandezza costruttiva I, 1000 A
Tamanho I, 1000 A
1) Prima di iniziare l’operazione di montaggio della sbarra di allacciamento asportare le viti e le rosette elastiche
corrispondenti.
1) Retire os parafusos e arruelas de pressão cônicas antes da montagem da barra de conexão correspondente!
Nota:
Controllare la corretta posizione della rondella elastica!
Nota:
Observe se as arruelas de pressão cônicas estão
posicionadas corretamente!

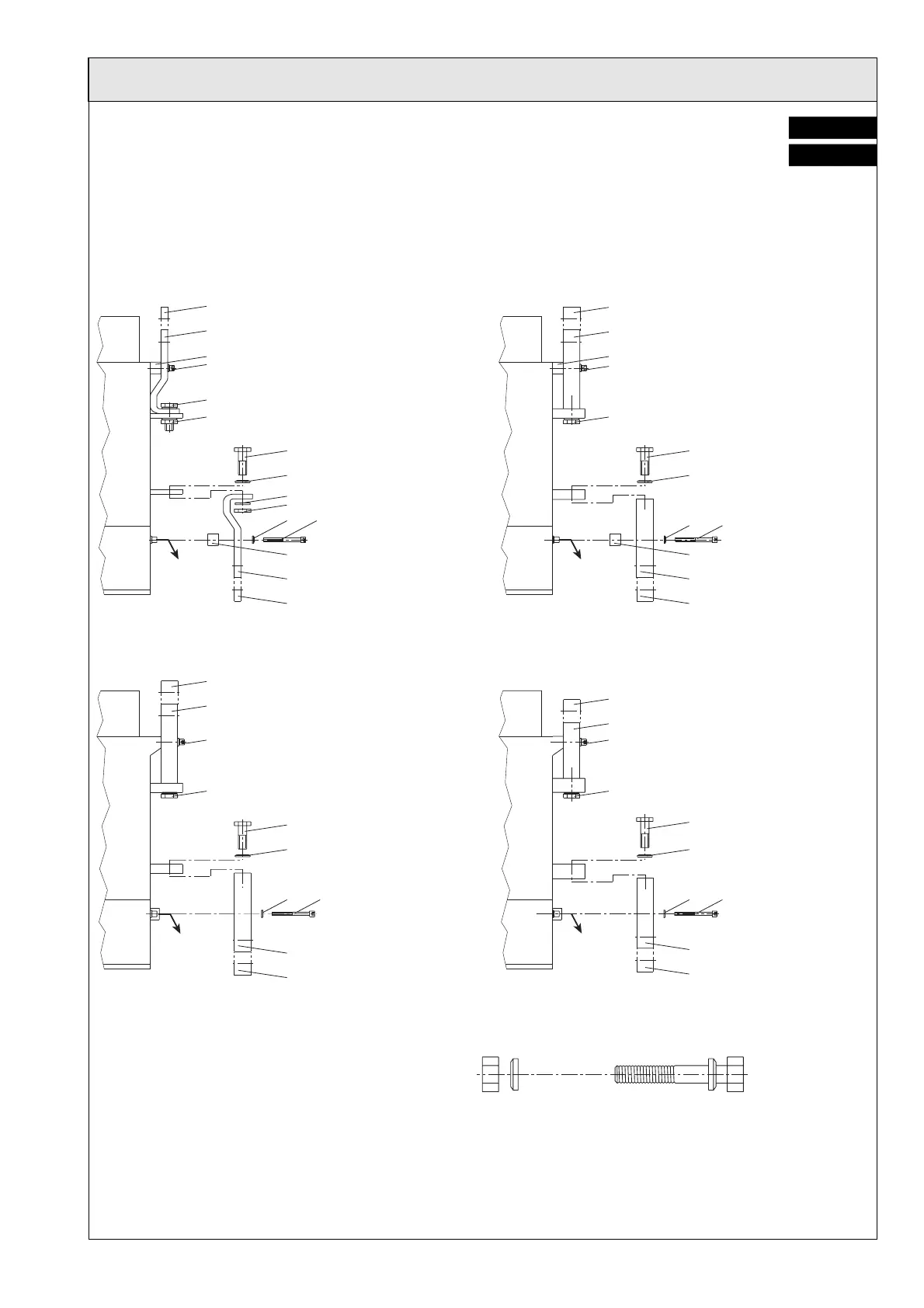

Montaggio delle sbarre di allacciamento
Montagem das barras de conexão
Sequenza di avvitamento:
1. 15 serraggio a mano
2. 11 con 40±4 Nm
3. 15 con 8±1 Nm
Seqüência de aperto:
1. 15 com firmeza
2. 11 com 40±4 Nm
3. 15 com 8±1 Nm
Sequenza di avvitamento:
1. 15 serraggio a mano
2. 11 con 40±4 Nm
3. 15 con 8±1 Nm
Seqüência de aperto:
1. 15 com firmeza
2. 11 com 40±4 Nm
3. 15 com 8±1 Nm
11;17
2
10
15;18
6
11
17
18 16
10
2
6
1)
4
8
14;18
12;17
Sequenza di avvitamento:
1. 14 serraggio a mano
2. 12 con 40±4 Nm
3. 14 con 8±1 Nm
Seqüência de aperto:
1. 14 com firmeza
2. 12 com 40±4 Nm
3. 14 com 8±1 Nm
17
12
18 16
4
8
1)
Sequenza di avvitamento:
1. 16 serraggio a mano
2. 11 con 40±4 Nm
3. 16 con 8±1 Nm
Seqüência de aperto:
1. 16 com firmeza
2. 11 com 40±4 Nm
3. 16 com 8±1 Nm
Sequenza di avvitamento:
1. 13 serraggio a mano
2. 19 con 40±4 Nm
3. 13 con 8±1 Nm
Seqüência de aperto:
1. 13 com firmeza
2. 19 com 40±4 Nm
3. 13 com 8±1 Nm
5
1
10
13;18
9;11
17;19
11
17
10
1
5
1)
19
18 15
9
Sequenza di avvitamento:
1. 14 serraggio a mano
2. 11 con 40±4 Nm
3. 14 con 8±1 Nm
Seqüência de aperto:
1. 14 com firmeza
2. 11 com 40±4 Nm
3. 14 com 8±1 Nm
1)
3
7
14;18
11;17
17
11
18 16
3
7
Grandezza costruttiva II, 2000 A
Tamanho II, 2000 A
Grandezza costruttiva II, 2500-3200 A
Tamanho II, 2500-3200 A
Sequenza di avvitamento:
1. 16 serraggio a mano
2. 12 con 40±4 Nm
3. 14 con 8±1 Nm
Seqüência de aperto:
1. 16 com firmeza
2. 12 com 40±4 Nm
3. 14 com 8±1 Nm
Sequenza di avvitamento:
1. 16 serraggio a mano
2. 11 con 40±4 Nm
3. 16 con 8±1 Nm
Seqüência de aperto:
1. 16 com firmeza
2. 11 com 40±4 Nm
3. 16 com 8±1 Nm
Italiano
Português
