7
Hinweise zur Montage der Tragwinkel entnehmen Sie bitte der Betriebsanleitung
3ZX1812-0WN36-0AA0.
For how to fit the supporting brackets please see operating instructions
3ZX1812-0WN36-0AA0.
Betriebsanleitung
Operating instructions
3ZX1812-
0WN36-0AA0
4 Schrauben M8-8.8 + Spannscheiben
4 bolts M8-8.8 + strain washers

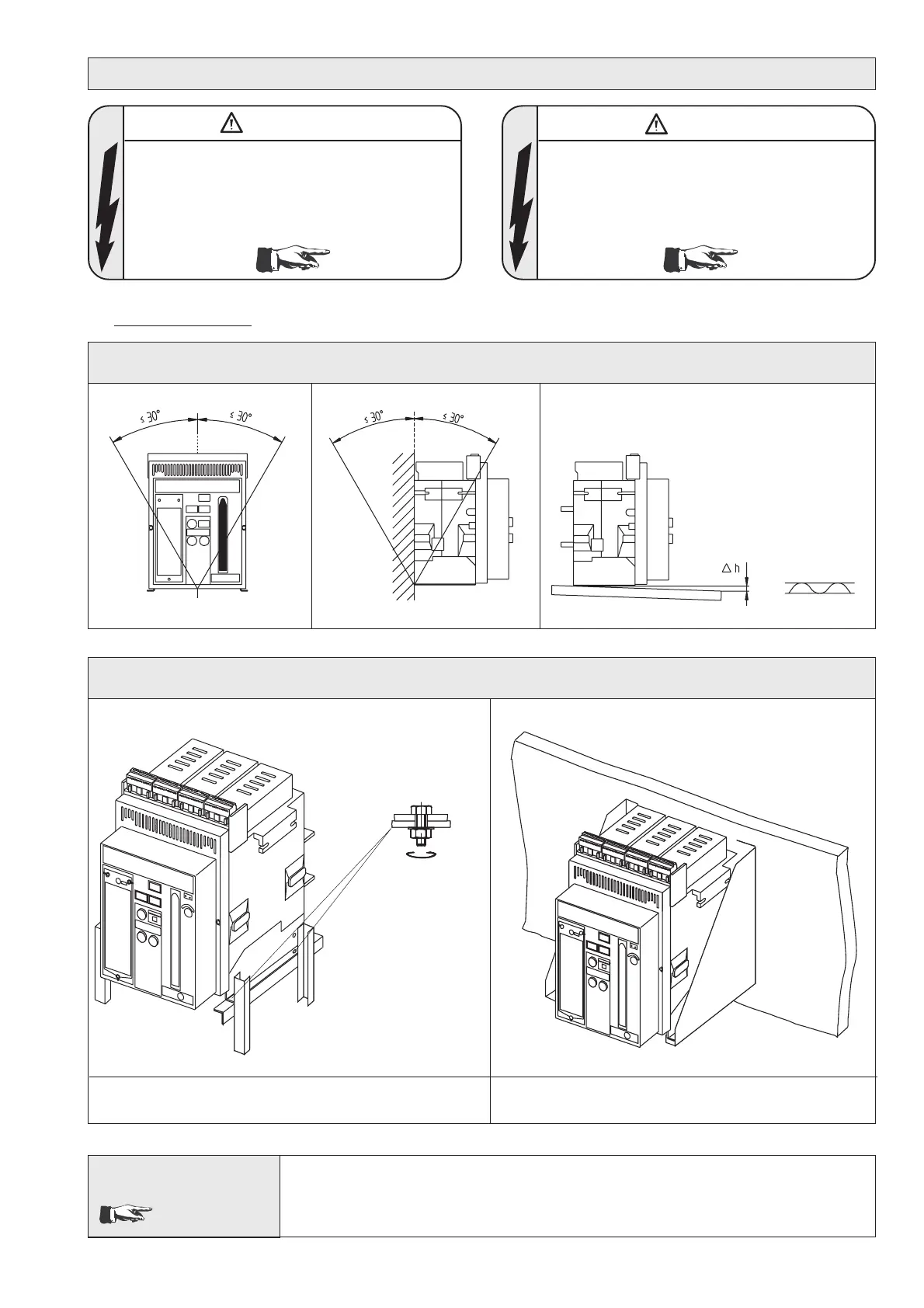

Einbau auf waagerechter Ebene
Installation on horizontal surface
Einbaulage
Installing position
• Einbau /
Installation
Vor dem Einbau ist zu prüfen, ob in der Schalt-
anlage die Mindestabstände zu isolierten, geer-
deten bzw. spannungsführenden Teilen eingehal-
ten werden.
Einzelheiten Katalog NSK
3. Installation /
Installation
Einbau an senkrechter Ebene
Installation on vertical surface
Tragwinkel 3WX3681-0JA00
Mounting angles 3WX3681-0JA00
Before installing the breaker, check the minimum
clearance to insulated, earth or live parts in the
cubicle.
Details Catalog NSK
max. 1 mm
20 ± 2 Nm
Warning
Warnung
