7XT3300-0*A00/DD Русский
C53000-B119U-C129-1 39
Рекомендации по установке
Винтовые зажимы блока разъемов
Для подключения устройства к защитному заземлению используйте провода
сечением минимум 2.5 мм, что позволит реализовать низкоомное соединение!
Для подключения цепей к устройству используйте винтовые зажимы; убедитесь, что
соблюдена вся маркировка, допустимые сечения и радиусы изгибов.
При поставке винтовые зажимы 12-ти контактного блока зажимов на корпусе не
затянуты.

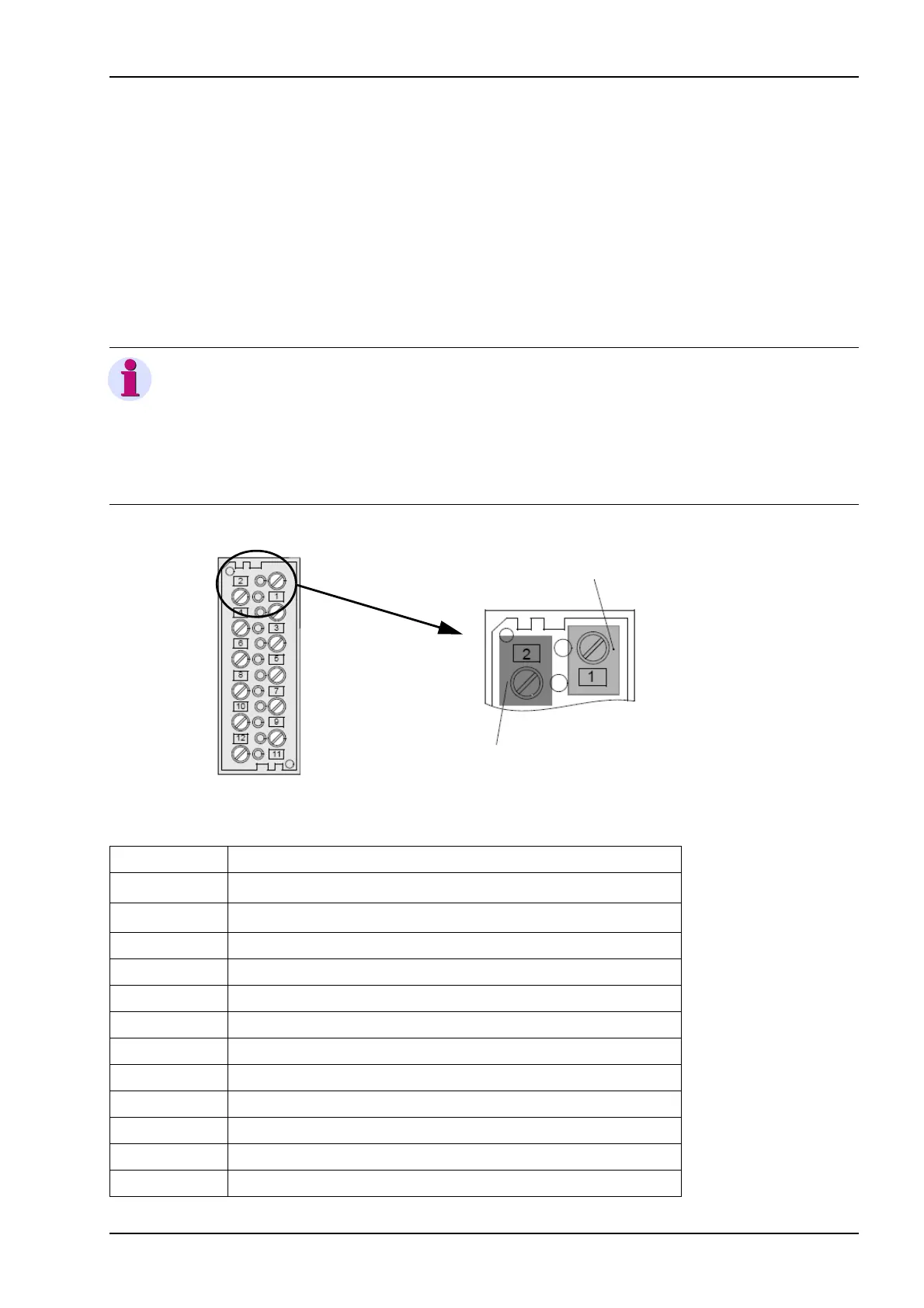

Рисунок 7 Винтовые зажимы
12-ти контактного блока зажимов
Таблица 4 Блок зажимов
Примечание
По соображениям электромагнитной совместимости вам
необходимо скрутить пару проводов между 7ХТ33 (зажимы 11/12)
и 7ХТ34 (зажим 1В4) таким образом, чтобы получилось около 20
витков (см. рисунок 10). Соединительные провода не должны быть
длиннее 35 см в сплетенном состоянии.
Разъем Обозначение
1 Напряжение питания, L1 (U
H+
)
2 Напряжение питания, L2 (U
H-
)
3 Напряжение питания, L3
4 Земля, PE
5 Контакт готовности, L+
6 Блокирующий вход (+), дискретный
7 Контакт готовности, ERROR (Ошибка)
8 Блокирующий вход (-), дискретный
9 Контакт готовности, RUN (Работа)
10 Резерв
11 Выход 20 Гц, А
12 Выход 20 Гц, В
12 контактов
Винтовой зажим 2
Винтовой зажим 1
