7XT3300-0*A00 Français
C53000-B1175-C129-1 15
Consignes de raccordement
Bornes à vis du bornier de connexion
Le conducteur de mise à la terre de l'appareil doit être de faible résistance et d'inductance
et d'une section d'au moins 2,5 mm² !
Effectuer les raccordements via les bornes à vis, respecter l'identification ainsi que les
sections autorisées et les rayons de courbure. Les bornes à vis sur le bornier de connexion
à 12 pôles du boîtier sont à peine vissées à la livraison.

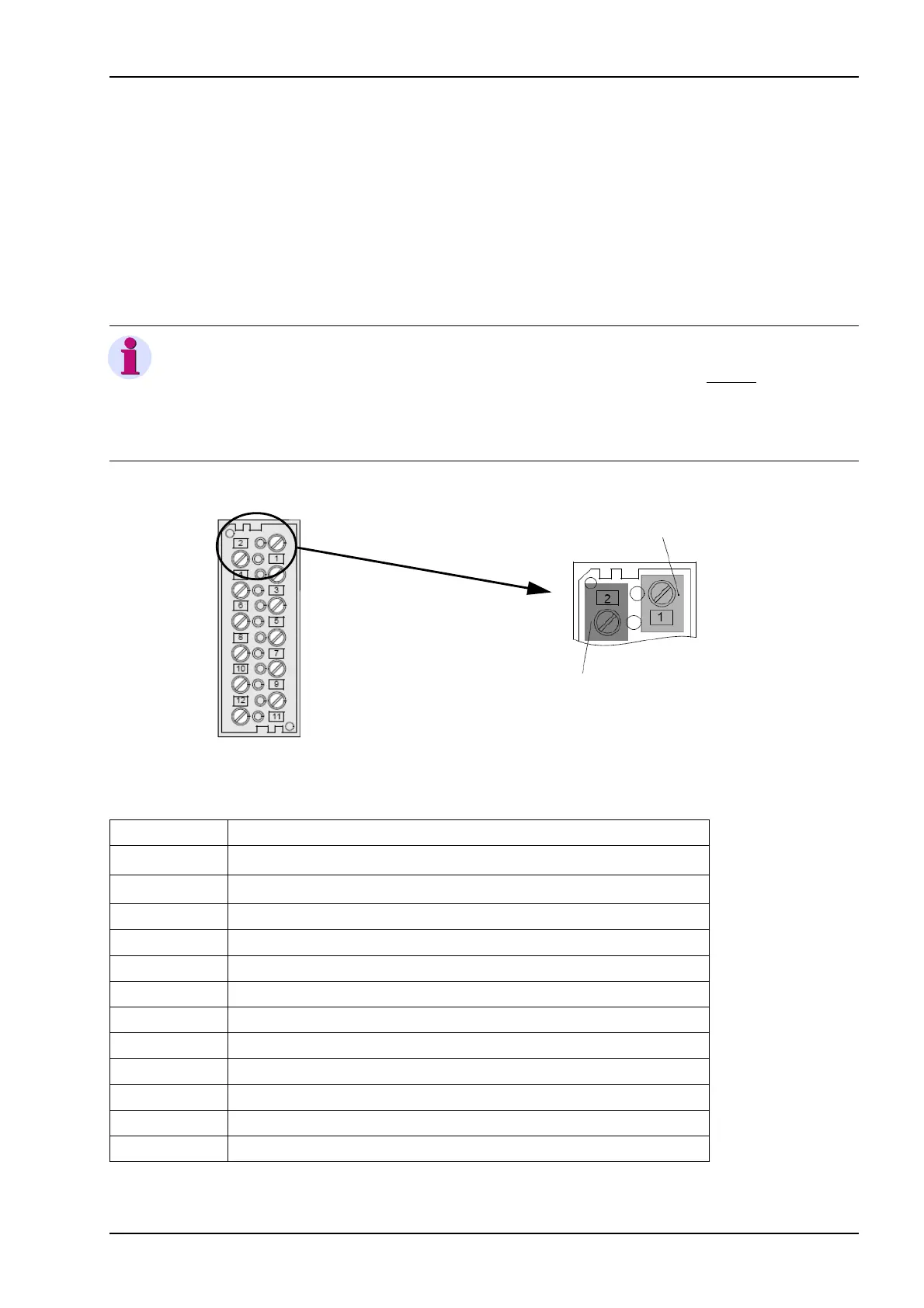

Figure 7 Bornes à vis sur le bornier de connexion à 12 pôles
Tableau 4: Rampe de connexion
REMARQUE
En raison de compatibilité électromagnétique, vous devez torsader les
2 fils de connexion entre le 7XT33 (Bornes 11/12) et le 7XT34 (Borne
1B4), cf. figure 10, avec 20 tours/m. Une fois torsadés, la longueur ne
doit pas dépasser 35 cm.
Connexion Désignation
1 Tension auxiliaire, L1 (U
H+
)
2 Tension auxiliaire, L2 (U
H+
)
3 Tension auxiliaire, L3
4 Mise à la terre, PE
5 Relais de signalisation, L+
6 Entrée de blocage (+)
7 Relais de signalisation, pas de tension 20-Hz disponible
8 Entrée de blocage (-)
9 Relais de signalisation, tension 20-Hz disponible
10 réservé
11 Sortie 20-Hz, A
12 Sortie 20-Hz, B
Bornier de connexion
Borne à vis 2
Borne à vis 1
à 12 pôlesà 12 pôles
