Siemens 7XT3300-0 A00 Series

Français 7XT3300-0*A00
24 C53000-B1175-C129-1
Exemples de raccordement

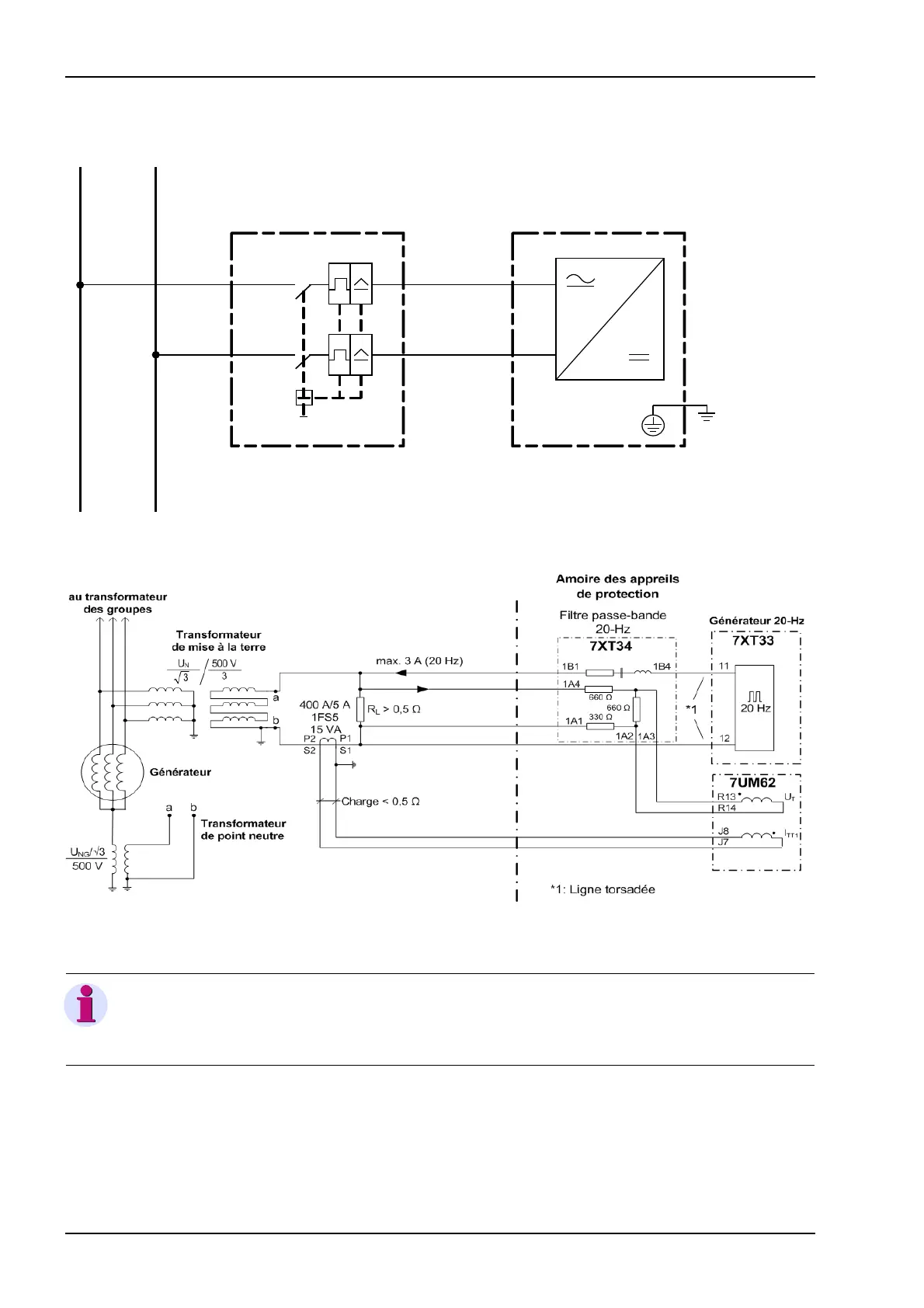

Figure 9 Raccordement du 7XT33 à une tension DC via un fusible automatique 2-A
Figure 10 Raccordement de la protection de défaut terre du stator à 100% avec le
transformateur de point neutre ou de mise à la terre
REMARQUE
Pour un fonctionnement correcte de la protection 20 Hz, la résistance
de charge doit être R
L
> 0,5 Ω.
U
H+
U
H-
1
2
1
3
2 A
2
4
5SY5202-7 7XT33
+
-
