Русский 7XT3400-0*A00/DD
18 C53000-B119U-C130-1
Рекомендации по установке
Надежно подключите устройство через низкоомное соединение c постоянной
системой защитного заземления распределительного устройства.
Подключение осуществляйте с помощью винтовых или самофиксирующихся
зажимов. Соблюдайте маркировку отдельных зажимов, чтобы обеспечить корректное
их расположение; соблюдайте допустимые сечения проводников и радиус изгиба.
Винтовые зажимы можно использовать без кабельных наконечников. Штырьковые
разъемы нельзя использовать вообще.
Рекомендуется применять зажимы под винт; штырьковые соединения требуют
специального инструмента, и их нельзя использовать для внешней проводки, если не
соблюдаются пределы деформации.
Зажимы на корпусе для утопленного монтажа (монтажа в шкафу) - это
четырехполюсные модули зажимов для цепей напряжения.
Винтовые зажимы при поставке затянуты, и перед тем, как вставить провод,
необходимо ослабить винты.

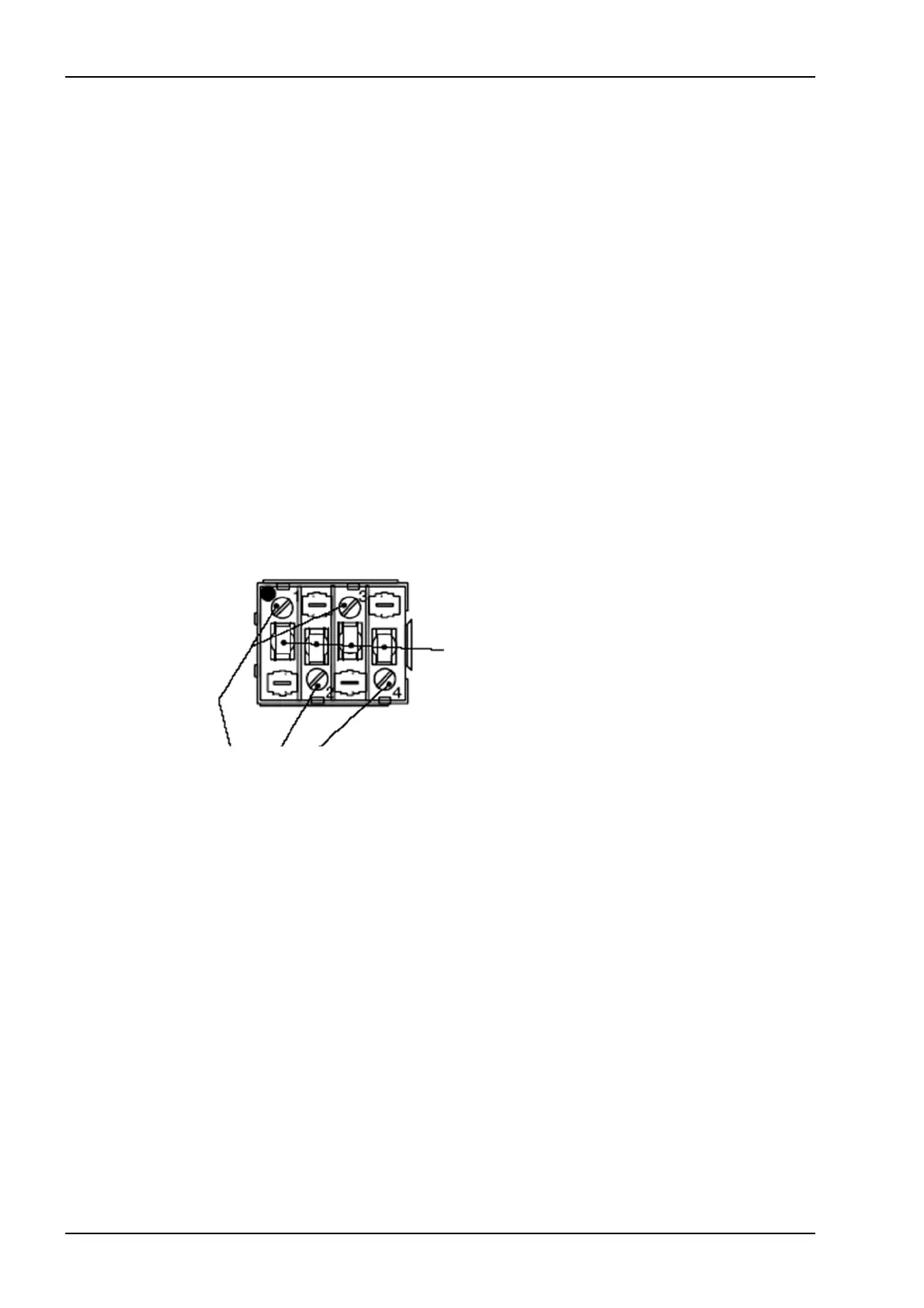

Рисунок 1 Подключение модуля напряжения
Элементы зажимов для
винтового соединения
Винты зажимов
