Размеры

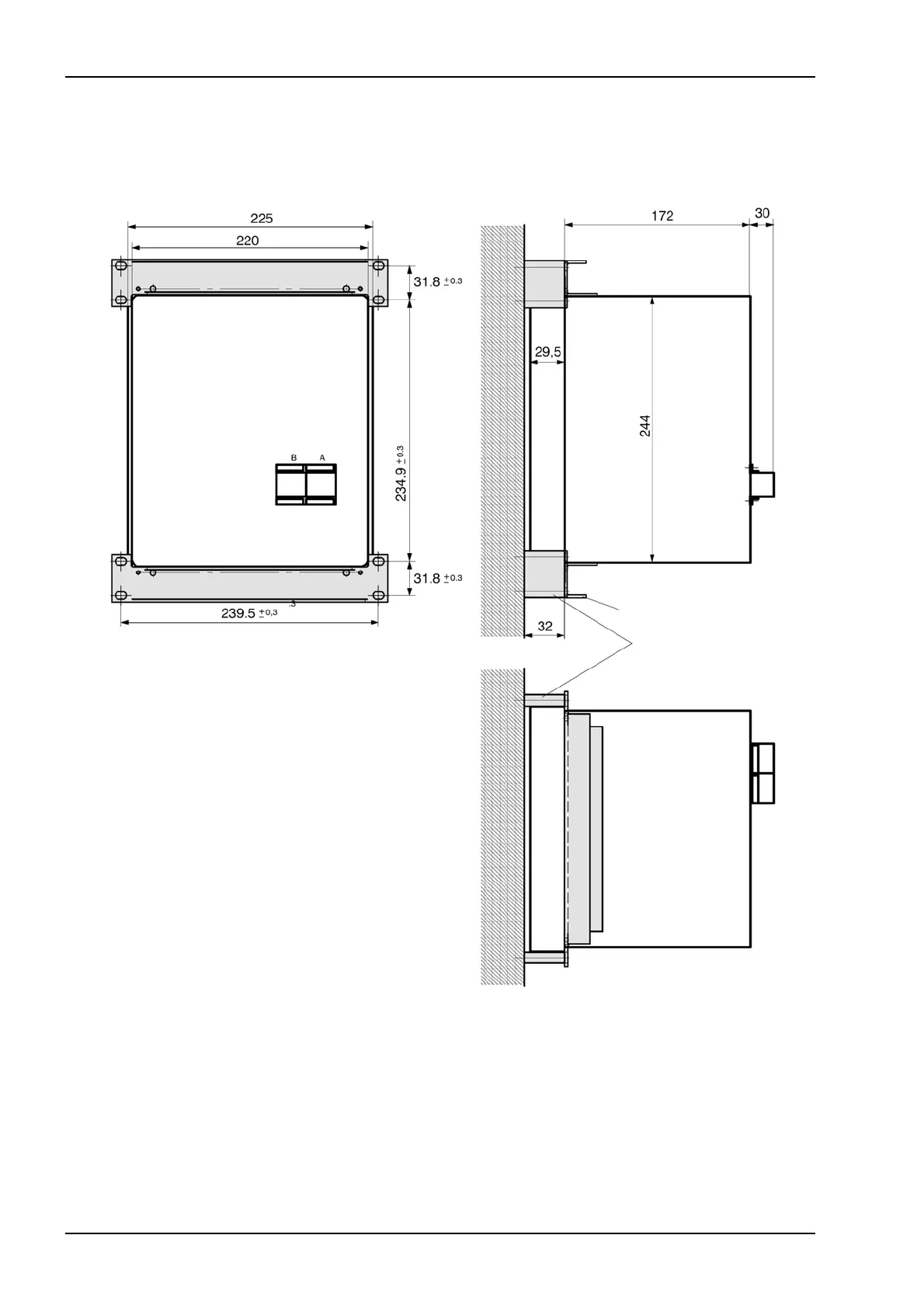

Рисунок 3 7XТ34, корпус для навесного монтажа (монтажа на панели) 7XP20 40-1
Вид сбоку
Размеры в мм
Уголок *)
Распорка *)
Вид сверху
Для навесного монтажа необходимы два
уголка C73165-A63-C201-1 и 4 распорки
C73165-A63-C203-1.
Зафиксируйте уголки на монтажных рейках
устройства с помощью восьми
стандартных винтов М4.
Проделайте в панели отверстия под винты,
закрепите втулки или винты М6, как
показано на чертеже выше.
Прикрепите устройство за уголки к панели
и обеспечьте нужное расстояние от
устройства до панели
с помощью распорок.
При использовании крепежных винтов:
Поместите распорки на болтах и закрепите
устройство при помощи гаек.
*)
