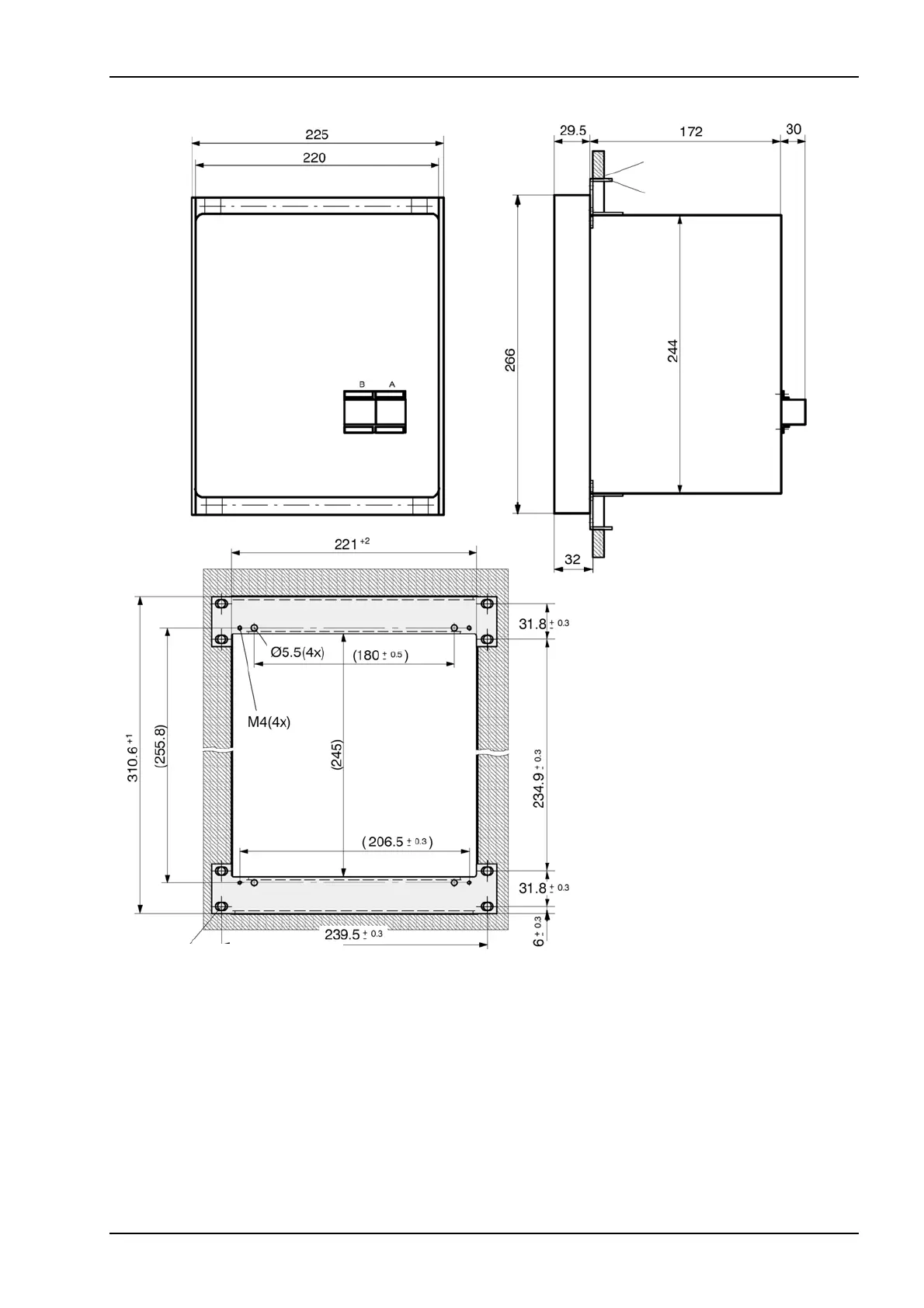

Рисунок 4 7XТ34, корпус для утопленного монтажа на панели или установки в шкафу
7XP20 40-2
Монтажная плита
Уголок *)
Диаметр отверстия 7 мм (8x)
для винтов M6
Для утопленного монтажа на панели
необходимы 2 уголка C73165- A63-
C201-1, 4 распорки C73165-A63-C203-
1 и 8 стандартных винтов М4,
поскольку монтажных реек устройства
недостаточно для того, чтобы
выдержать его большой вес.
Закрепите уголки на панели с
помощью восьми стандартных винтов
М6 согласно чертежу.
Прикрепите устройство к уголкам с
помощью стандартных винтов М
4.
При монтаже устройства в шкафах
КРУ уголки можно не использовать,
поскольку в шкафах имеются
отвечающие требованиям прочные
монтажные рейки. В других случаях
используйте 2 уголка C73165-A63-
C200-2 (размер 28 SEP = 19 дюймов).
*)
Размеры в мм
