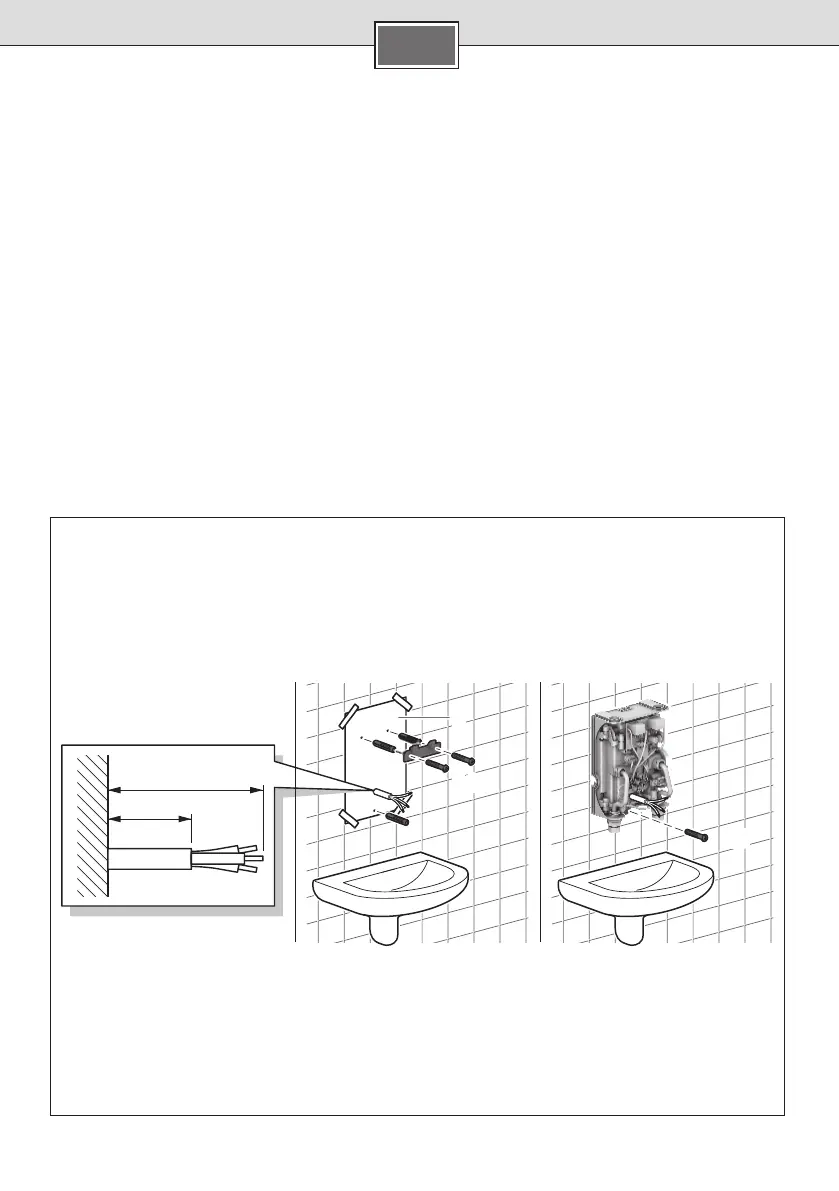

Montageschablone ■E an der Wand befestigen.
Löcher anzeichnen, bohren und Dübel einsetzen.
■
Montagebügel an der Wand befestigen ( ■E1).
Anschlusskabel durch die Kabeltülle führen, ■
Gerät in den Montagebügel einhängen und am
Montagewinkel anschrauben (E2).
Nur für DE05101, DE06101, DE06111,
DE08101 und DE08111 (Festanschluss)
Bei elektrischem Anschluss auf Putz sind die ■
Varianten der Zuleitungsdurchführung auf der
Montageschablone zu beachten.
Die Kabeltülle muss das Anschlusskabel fest
■
umschließen, um den Feuchtigkeitsschutz zu
gewährleisten. Bei Beschädigung die Öffnung
wasserfest verschließen.
Die für die Montage vorgesehenen Öffnungen in
■
der Rückwand verwenden.
