A6V11274135_en--_b 13

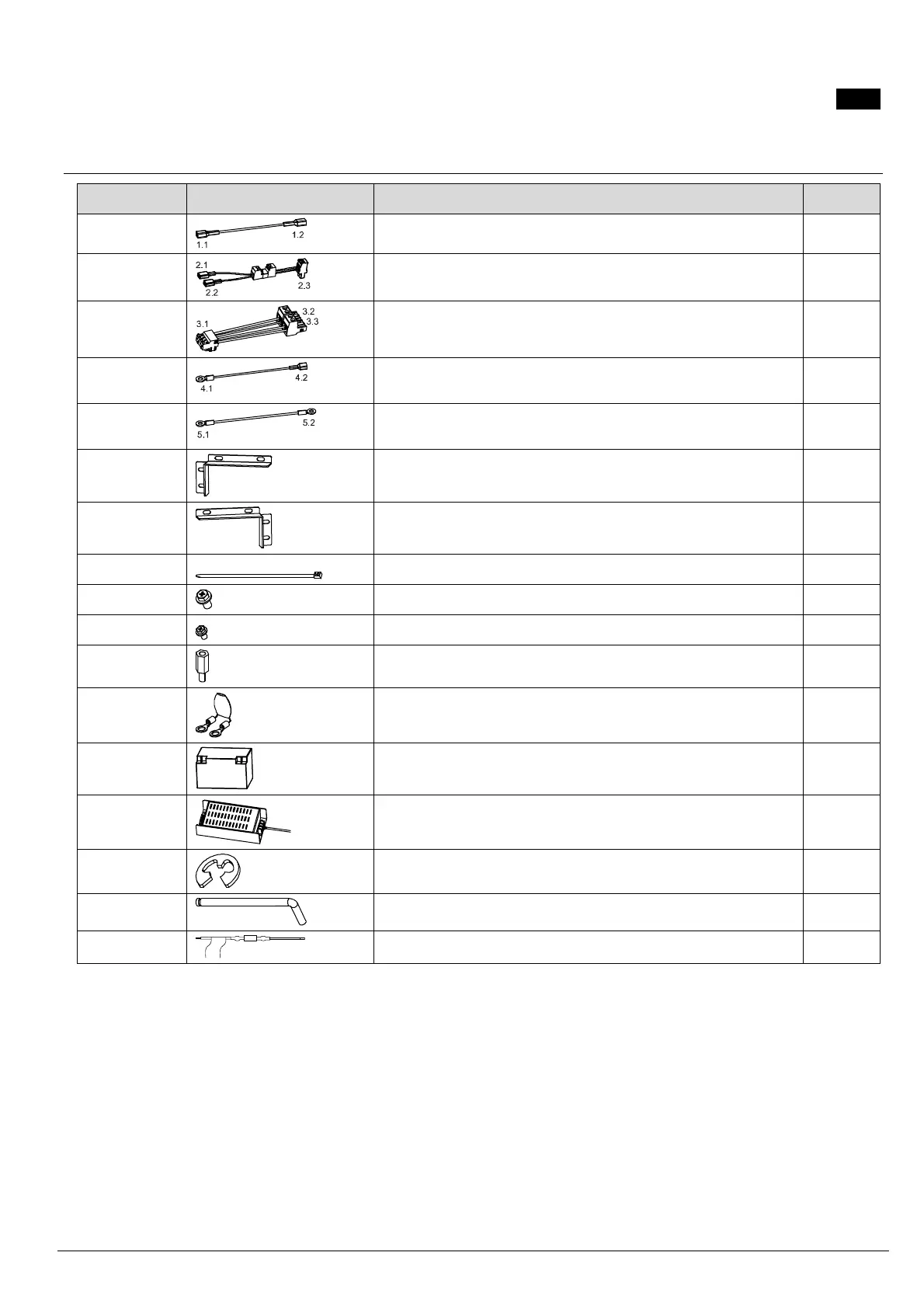

Accessoires et pièces distinctes
Accessoires Sommaire Instructions d'installation Quantité
1 Câble entre les batteries; reportez-vous à la figure 1
1
2 Câble entre les batteries et la carte mère; reportez-vous à la
figure 1 et à la figure 2
1
3 Câble entre la carte de ligne privée et la carte mère; reportez-
vous à la figure 2
1
4 Câble de mise à la terre entre le coffret et la carte mère;
reportez-vous à la figure 1 et à la figure 2
1
5 Câble de mise à la terre pour la porte frontale et le bloc
d'alimentation; reportez-vous à la figure 1
2
6
Support de batterie de gauche; reportez-vous à la figure 1
1
7
Support de batterie de droite; reportez-vous à la figure 1
1
8
Attaches de câble
10
9
Vis nº 8; reportez-vous à la figure 1
12
10
Vis nº 4; reportez-vous à la figure 2
2
11
Bague d’espacement pour carte de ligne privée; reportez-vous
à la figure 2
2
12
MOV (varistance à oxyde métallique) de bloc d’alimentation;
reportez-vous à la figure 2
1
S1
Cellule de batterie; reportez-vous à la figure 1
2
S2
Bloc d’alimentation; reportez-vous à la fiche d’instructions
d’installation livrée avec le bloc d’ alimentation
1
S3
Goupille de verrouillage de l’axe charnière de la porte frontale;
reportez-vous à Détail A
2
S4
Axe charnière de la porte frontale; reportez-vous à Détail A
2
S5
Extrémité de ligne (EOL) pour NAC; reportez-vous à Détail C
2
Remarque : Les articles 3, 6, 7, 11, S1 et S2 ne sont pas livrés avec le FC901 ni le FC2005 et doivent être commandés
séparément.
Remarques pour l’assemblage :
1. Installez les batteries à l’aide des supports à batterie.
2. Installez la MOV (varistance à oxyde métallique) du bloc d’alimentation, puis installez le bloc d’alimentation dans le
coffret.
3. Installez le module de ligne privée sur la carte mère, conformément à la Figure 2 (ce module est facultatif).
4. Raccordez les câbles à la position correspondante indiquée sur le dessin. (Les câbles d’entrée et de sortie du bloc
d’alimentation ne sont pas inclus dans les ensembles FC901 et FC2005.)
5. Installez l’assemblage de carte mère dans le coffret conformément à la Figure 3.
6. Installez la goupille de verrouillage dans l’axe de la porte frontale. (Ces deux articles sont inclus dans l’emballage du
coffret.)
