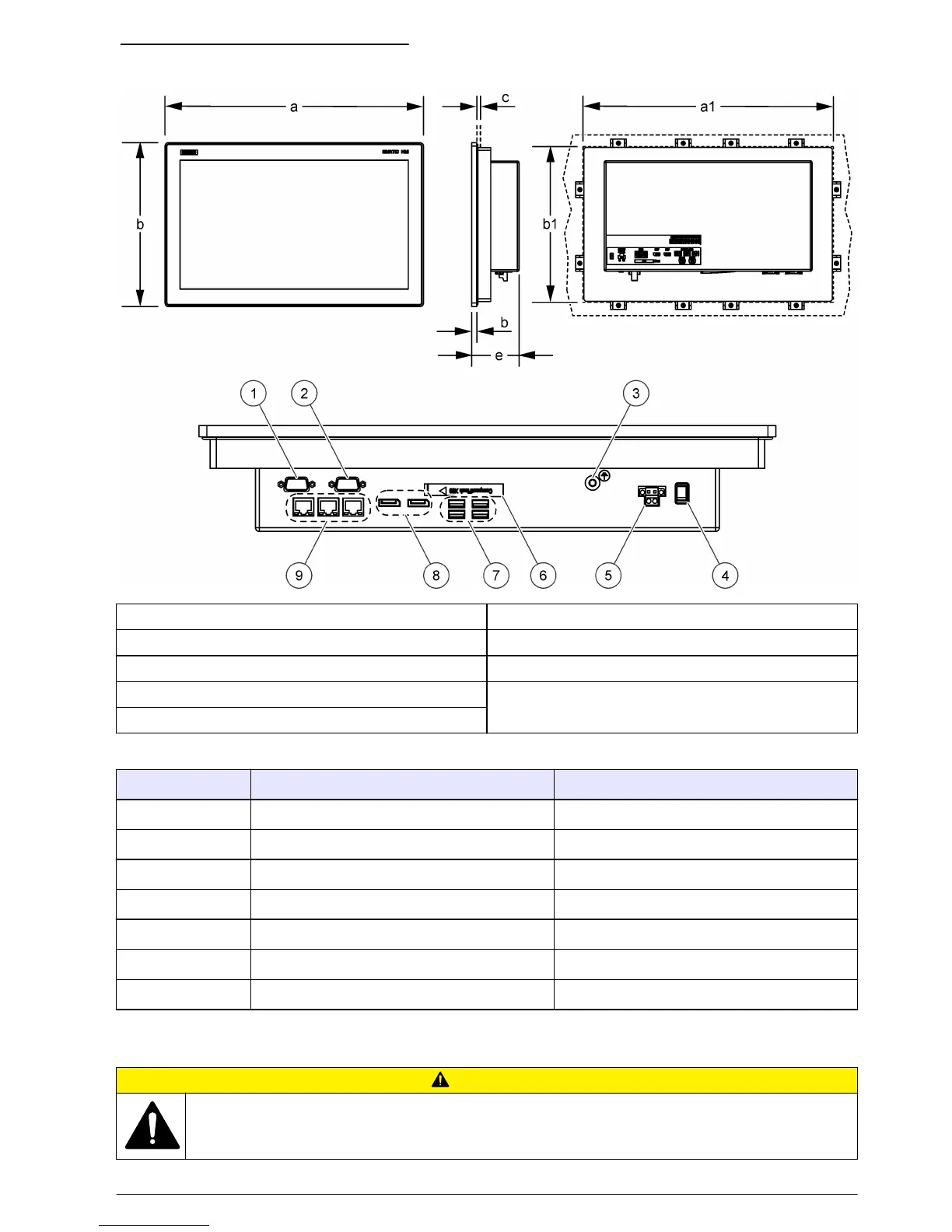

Obr. 2 Rozměry IPC477 a konektory
1 Sériový konektor COM2 (volitelný) 6 Slot pro kartu CFast s krytkou
2 Sériový konektor COM1 (volitelný) 7 Konektor USB (4×)
3 Konektor ochranného zemnění 8 Konektor displeje (2×)
4 Vypínač On/Off (Zapnuto/Vypnuto) 9 Ethernetový konektor RJ45 (3×)
5 Zdroj napájení, 24 VDC
Tabulka 1 Rozměry IPC477 XX"
Rozměry IPC477 15" Multi-Touch IPC477 19" Multi-Touch
a 398 mm (15,66 palce) 477 mm (18,78 palce)
b 257 mm (10,11 palce) 294 mm (11,57 palce)
c 2–6 mm (0,08–0,24 palce) 2–6 mm (0,08–0,24 palce)
d 6,2 mm (0,24 palce) 6,2 mm (0,24 palce)
e 84,9 mm (3,34 palce) 84,9 mm (3,34 palce)
a1 (vnější) 382 mm (15,0 palce) 448 mm (17,6 palce)
b1 (vnější) 241 mm (9,5 palce) 278 mm (11,0 palce)
Instalace
P O Z O R
Různá nebezpečí. Práce uvedené v tomto oddíle dokumentu smí provádět pouze dostatečně
kvalifikovaný personál.
