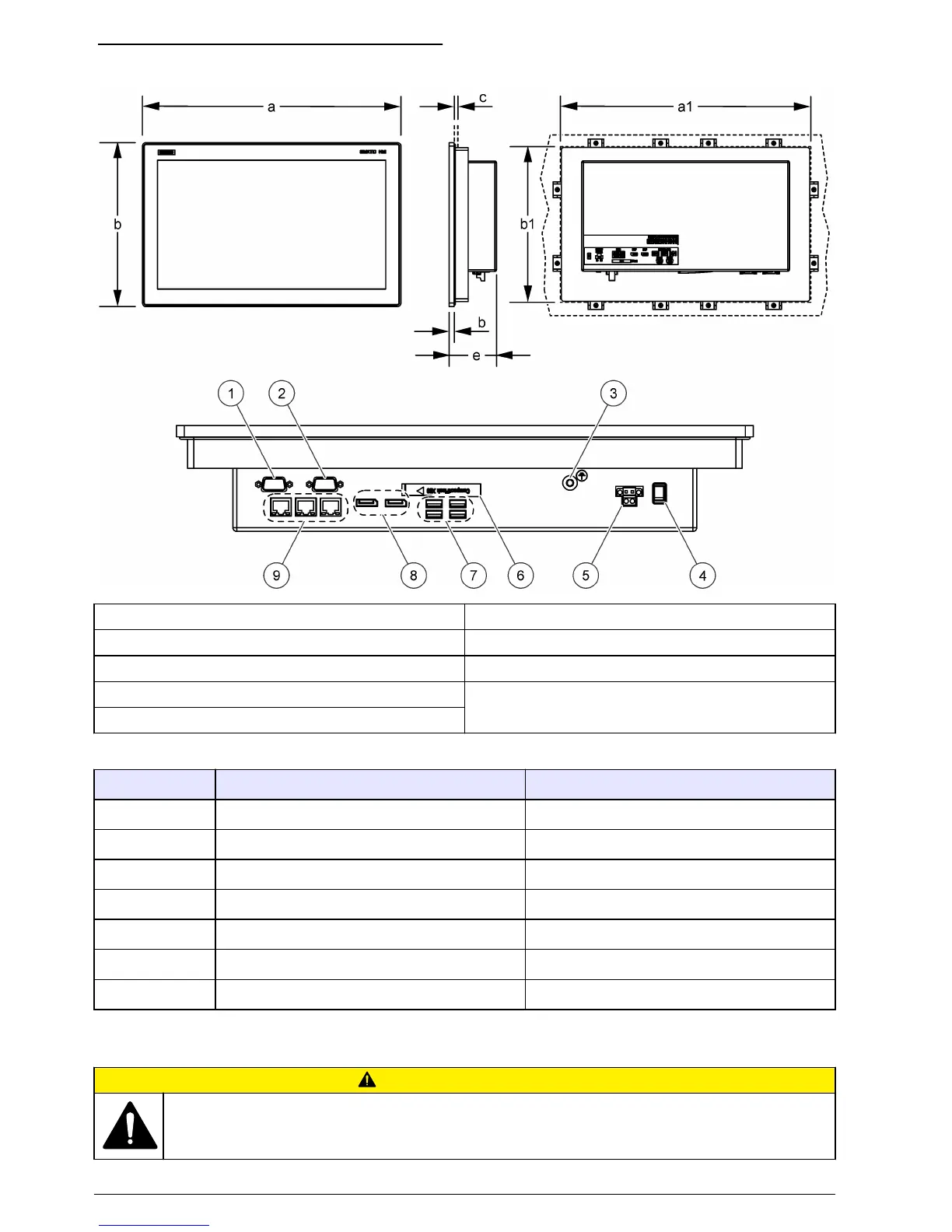

Obrázok 2 Rozmery a konektory na IPC477
1 Sériový konektor COM2 (voliteľný) 6 Otvor na kartu CFast s krytom
2 Sériový konektor COM1 (voliteľný) 7 USB konektor (4x)
3 Konektor na ochranné uzemnenie 8 Konektor na displej (2x)
4 Vypínač napájania 9 Ethernetový konektor RJ45 (3x)
5 Zdroj napájania, 24 VDC
Tabuľka 1 Rozmery IPC477 XX"
Rozmery Multidotykový IPC477 15" Multidotykový IPC477 19"
a 398 mm (15,66 palca) 477 mm (18,78 palca)
b 257 mm (10,11 palca) 294 mm (11,57 palca)
c 2 – 6 mm (0,08 – 0,24 palca) 2 – 6 mm (0,08 – 0,24 palca)
d 6,2 mm (0,24 palca) 6,2 mm (0,24 palca)
e 84,9 mm (3,34 palca) 84,9 mm (3,34 palca)
a1 (výrez) 382 mm (15,0 palca) 448 mm (17,6 palca)
b1 (výrez) 241 mm (9,5 palca) 278 mm (11,0 palca)
Inštalácia
U P O Z O R N E N I E
Viacnásobné nebezpečenstvo. Úkony popísané v tejto časti návodu smú vykonávať iba kvalifikovaní
pracovníci.
164 Slovenský jazyk
