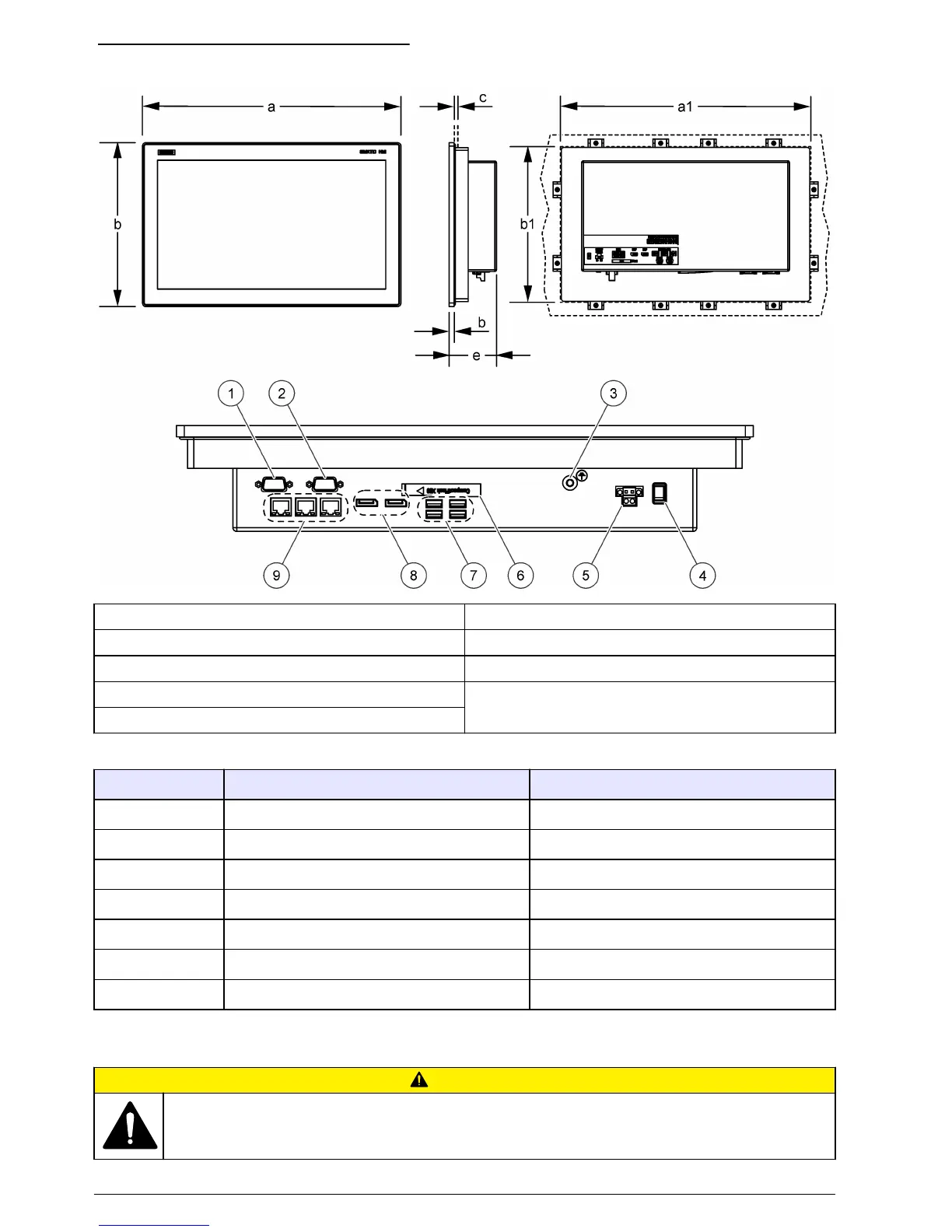

Slika 2 Dimenzije i priključci za IPC477
1 Serijski priključak COM2 (dodatno) 6 Utor za karticu CFast s poklopcem
2 Serijski priključak COM1 (dodatno) 7 USB priključak (4x)
3 Priključak za uzemljenje 8 Priključak za zaslon (2x)
4 Prekidač za uključivanje/isključivanje 9 Priključak za Ethernet RJ45 (3x)
5 Napajanje, 24 VDC
Tablica 1 Dimenzije IPC477 XX"
Dimenzije IPC477 15" višedodirni IPC477 19" višedodirni
a 398 mm (15,66 inča) 477 mm (18,78 inča)
b 257 mm (10,11 inča) 294 mm (11,57 inča)
c 2 – 6 mm (0,08 – 0,24 inča) 2 – 6 mm (0,08 – 0,24 inča)
d 6,2 mm (0,24 inča) 6,2 mm (0,24 inča)
tj 84,9 mm (3,34 inča) 84,9 mm (3,34 inča)
a1 (dio) 382 mm (15,0 inča) 448 mm (17,6 inča)
b1 (dio) 241 mm (9,5 inča) 278 mm (11,0 inča)
Ugradnja
O P R E Z
Višestruka opasnost. Zadatke opisane u ovom odjeljku priručnika treba obavljati isključivo kvalificirano
osoblje.
