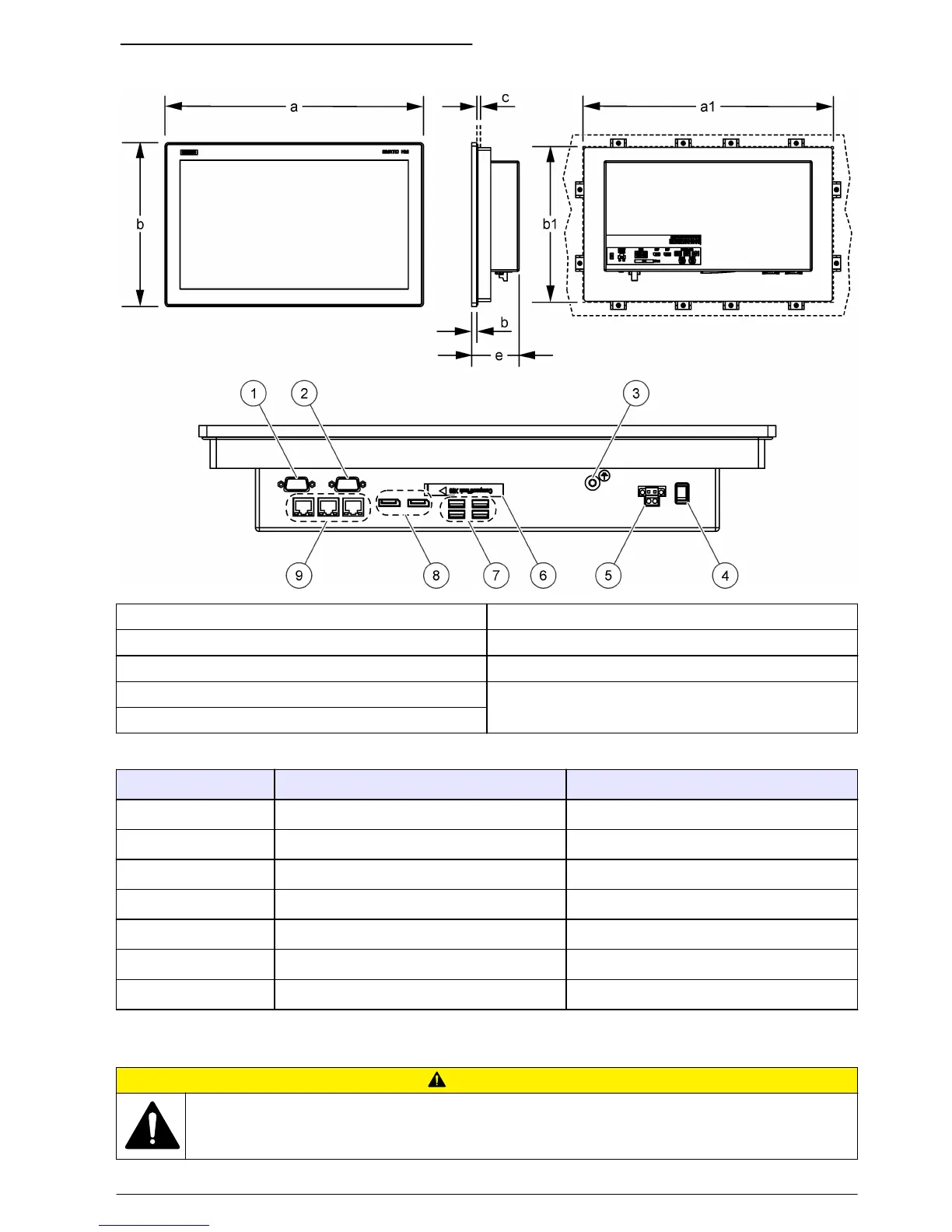

Rysunek 2 Wymiary i złącza modułu IPC477
1 Złącze szeregowe COM2 (opcjonalne) 6 Gniazdo karty CFast z pokrywą
2 Złącze szeregowe COM1 (opcjonalne) 7 Złącze USB (4x)
3 Ochronne złącze uziemiające 8 Złącze monitora (2x)
4 Wyłącznik 9 Złącze Ethernet RJ45 (3x)
5 Zasilanie 24 V DC
Tabela 1 Wymiary modułu IPC477 XX”
Wymiar IPC477 15”, wielodotykowy wyświetlacz IPC477 19”, wielodotykowy wyświetlacz
a 398 mm (15.66 cali) 477 mm (18.78 cali)
b 257 mm (10.11 cali) 294 mm (11.57 cali)
c 2 - 6 mm (0,08 - 0,24 cala) 2 - 6 mm (0,08 - 0,24 cala)
d 6.2 mm (0.24 cali) 6.2 mm (0.24 cali)
e 84.9 mm (3.34 cali) 84.9 mm (3.34 cali)
a1 (otwór montażowy) 382 mm (15.0 cali) 448 mm (17.6 cali)
b1 (otwór montażowy) 241 mm (9.5 cali) 278 mm (11.0 cali)
Instalacja
U W A G A
Wiele zagrożeń. Tylko wykwalifikowany personel powinien przeprowadzać prace opisane w tym
rozdziale niniejszego dokumentu.
