IPC477'ye genel bakış
Şekil 2 bölümünde "IPC477 XX"e genel bakış ve konektörler hakkında bilgiler bulunur. "IPC477 XX"
için standart boyutlar ve kesim boyutları için bkz. Tablo 1.

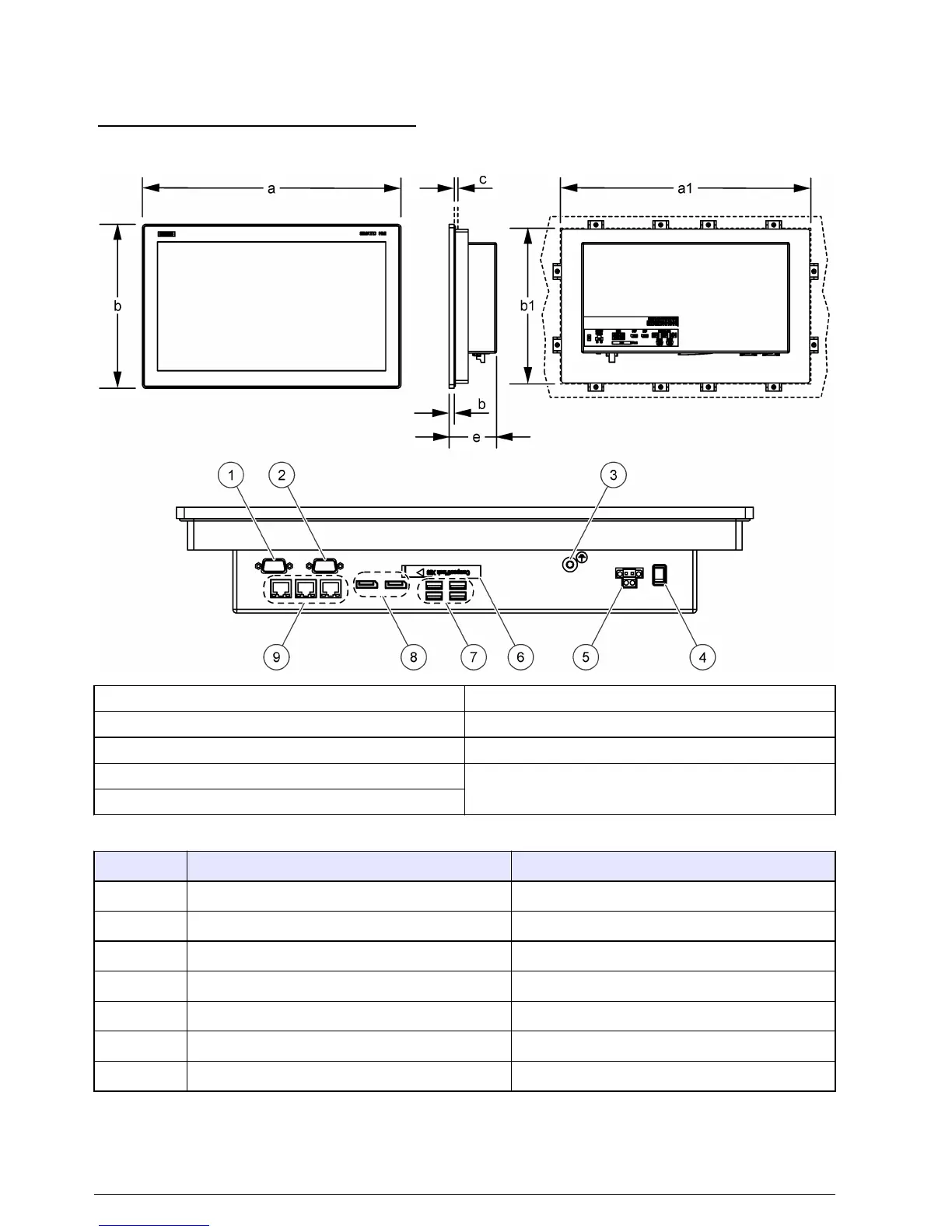

Şekil 2 IPC477 boyutları ve konektörleri
1 COM2 seri konektörü (isteğe bağlı) 6 Kapaklı CFast kart yuvası
2 COM1 seri konektörü (isteğe bağlı) 7 USB konektörü (4 adet)
3 Koruyucu topraklama konektörü 8 Ekran konektörü (2 adet)
4 Açma/Kapatma düğmesi 9 RJ45 Ethernet konektörü (3 adet)
5 Güç kaynağı, 24 VDC
Tablo 1 "IPC477 XX" boyutları
Boyut IPC477 15 inç Çoklu Dokunmatik Ekran IPC477 19 inç Çoklu Dokunmatik Ekran
a 398 mm (15,66 inç) 477 mm (18,78 inç)
b 257 mm (10,11 inç) 294 mm (11,57 inç)
c 2 ila 6 mm (0,08 ila 0,24 inç) 2 ila 6 mm (0,08 ila 0,24 inç)
d 6,2 mm (0,24 inç) 6,2 mm (0,24 inç)
e 84,9 mm (3,34 inç) 84,9 mm (3,34 inç)
a1 (kesim) 382 mm (15,0 inç) 448 mm (17,6 inç)
b1 (kesim) 241 mm (9,5 inç) 278 mm (11,0 inç)
228 Türkçe
