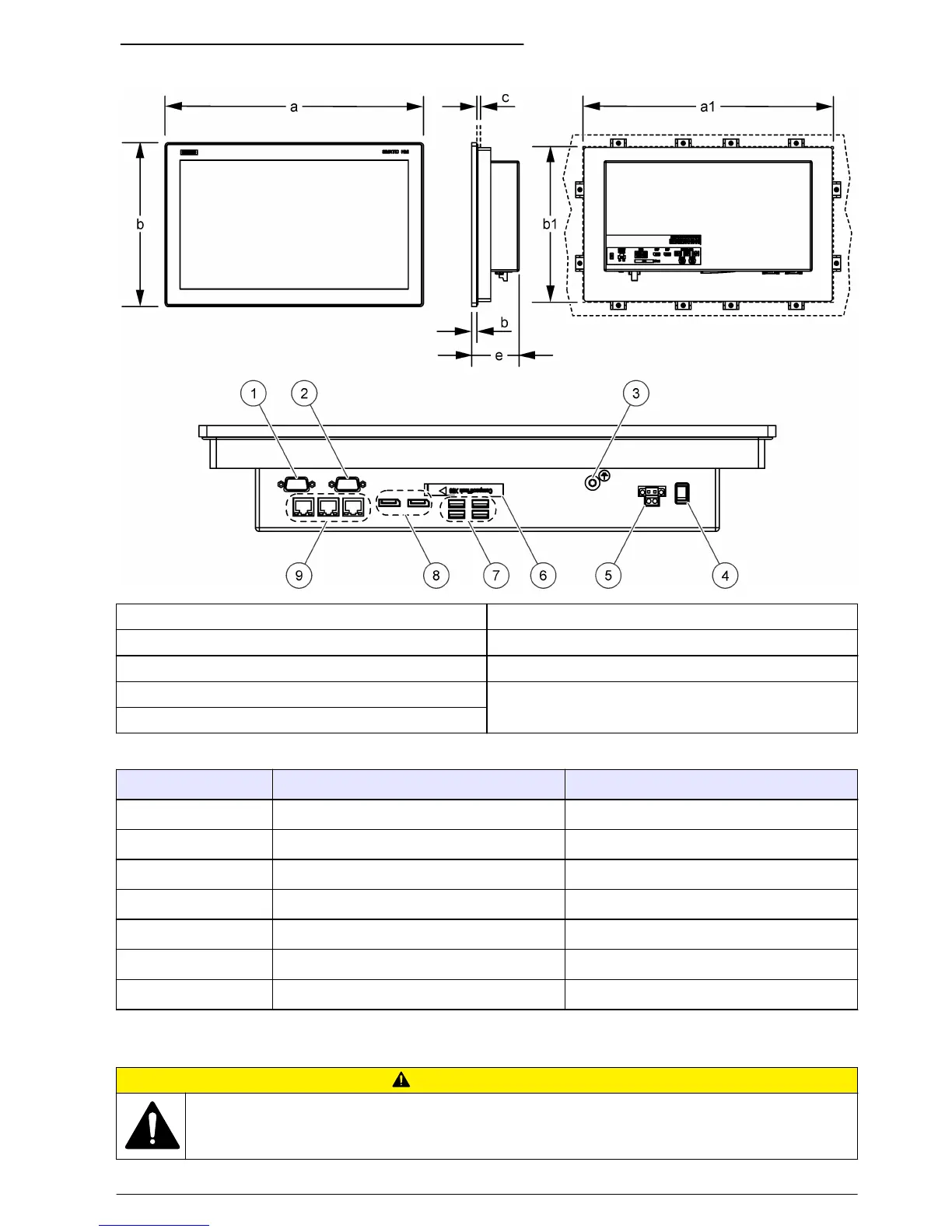

Figura 2 Dimensioni di IPC477 e relativi connettori
1 Connettore seriale COM2 (opzionale) 6 Slot per scheda CFast con coperchio
2 Connettore seriale COM1 (opzionale) 7 Connettore USB (4x)
3 Connettore di messa a terra protettiva 8 Connettore display (2x)
4 Interruttore On/Off 9 Connettore Ethernet RJ45 (3x)
5 Alimentazione, 24 V CC
Tabella 1 Dimensioni IPC477 XX"
Dimensione IPC477 15" Multi-Touch IPC477 19" Multi-Touch
a 398 mm (15,66 pollici) 477 mm (18,78 pollici)
b 257 mm (10,11 pollici) 294 mm (11,57 pollici)
c 2-6 mm (0,08/-0,24 pollici) 2-6 mm (0,08/-0,24 pollici)
d 6,2 mm (0,24 pollici) 6,2 mm (0,24 pollici)
e 84.9 mm (3,34 pollici) 84.9 mm (3,34 pollici)
a1 (apertura) 382 mm (15,0 pollici) 448 mm (17,6 pollici)
b1 (apertura) 241 mm (9,5 pollici) 278 mm (11,0 pollici)
Installazione
A T T E N Z I O N E
Pericoli multipli. Gli interventi descritti in questa sezione del documento devono essere eseguiti solo da
personale qualificato.
Italiano 59
