Overzicht IPC477

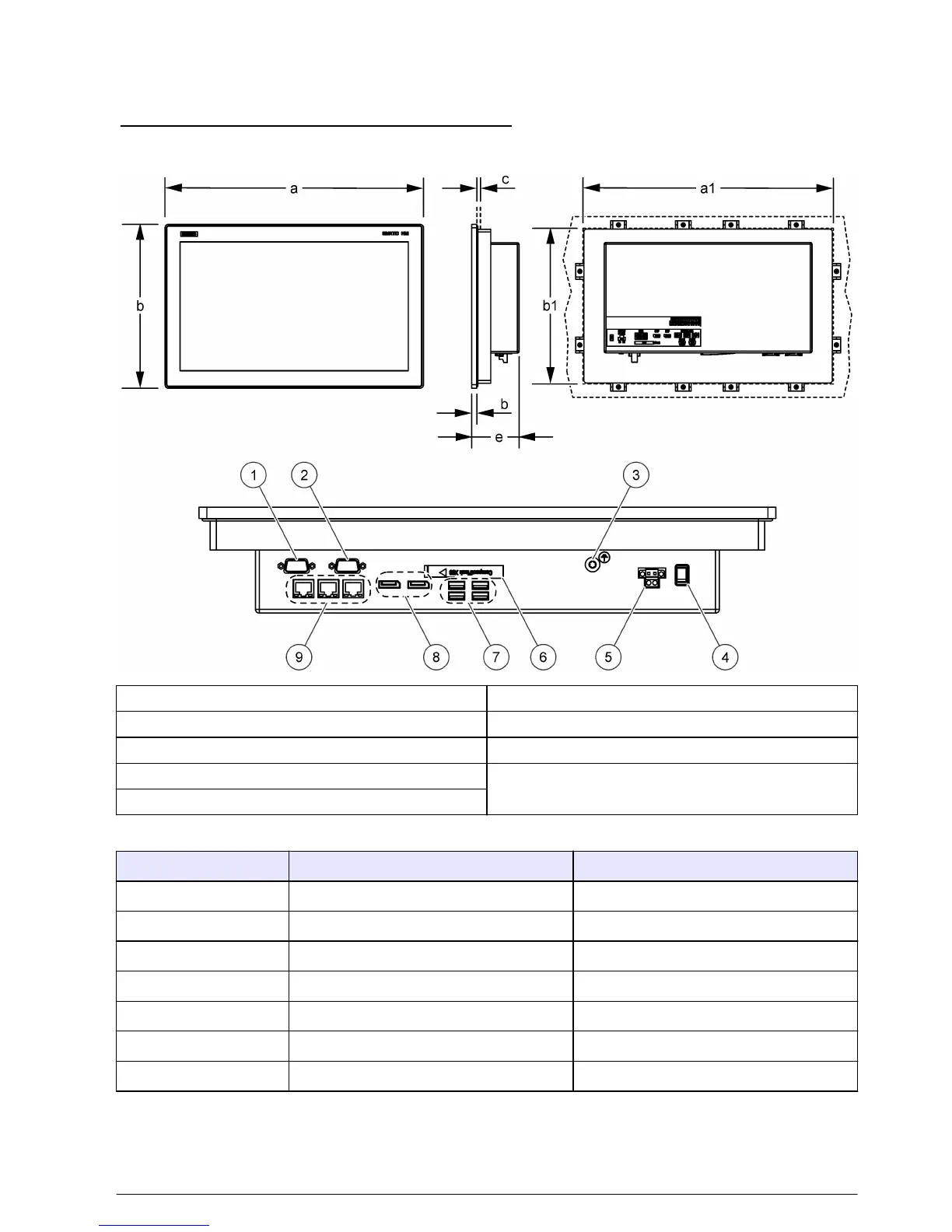

Afbeelding 2 toont een overzicht en de connectoren van de IPC477 XX". Raadpleeg Tabel 1 voor de
afmetingen van de IPC477 XX" en de afmetingen van de uitsparingen ervan.
Afbeelding 2 Afmetingen en connectoren IPC477
1 Seriële connector COM2 (optioneel) 6 CFast-kaartlezer met afdekking
2 Seriële connector COM1 (optioneel) 7 USB-connector (4x)
3 Connector veiligheidsaarding 8 Displayconnector (2x)
4 Aan/Uit-schakelaar 9 RJ45-ethernetconnector (3x)
5 Netvoeding, 24 VDC
Tabel 1 Afmetingen IPC477 XX"
Afmeting IPC477 15" Multi-Touch IPC477 19" Multi-Touch
a 398 mm (15,66 inch) 477 mm (18,78 inch)
b 257 mm (10,11 inch) 294 mm (11,57 inch)
c 2–6 mm (0,08–0,24 inch) 2–6 mm (0,08–0,24 inch)
d 6,2 mm (0,24 inch) 6,2 mm (0,24 inch)
e 84,9 mm (3,34 inch) 84,9 mm (3,34 inch)
a1 (uitsparing) 382 mm (15,0 inch) 448 mm (17,6 inch)
b1 (uitsparing) 241 mm (9,5 inch) 278 mm (11,0 inch)
