IPC477 oversigt

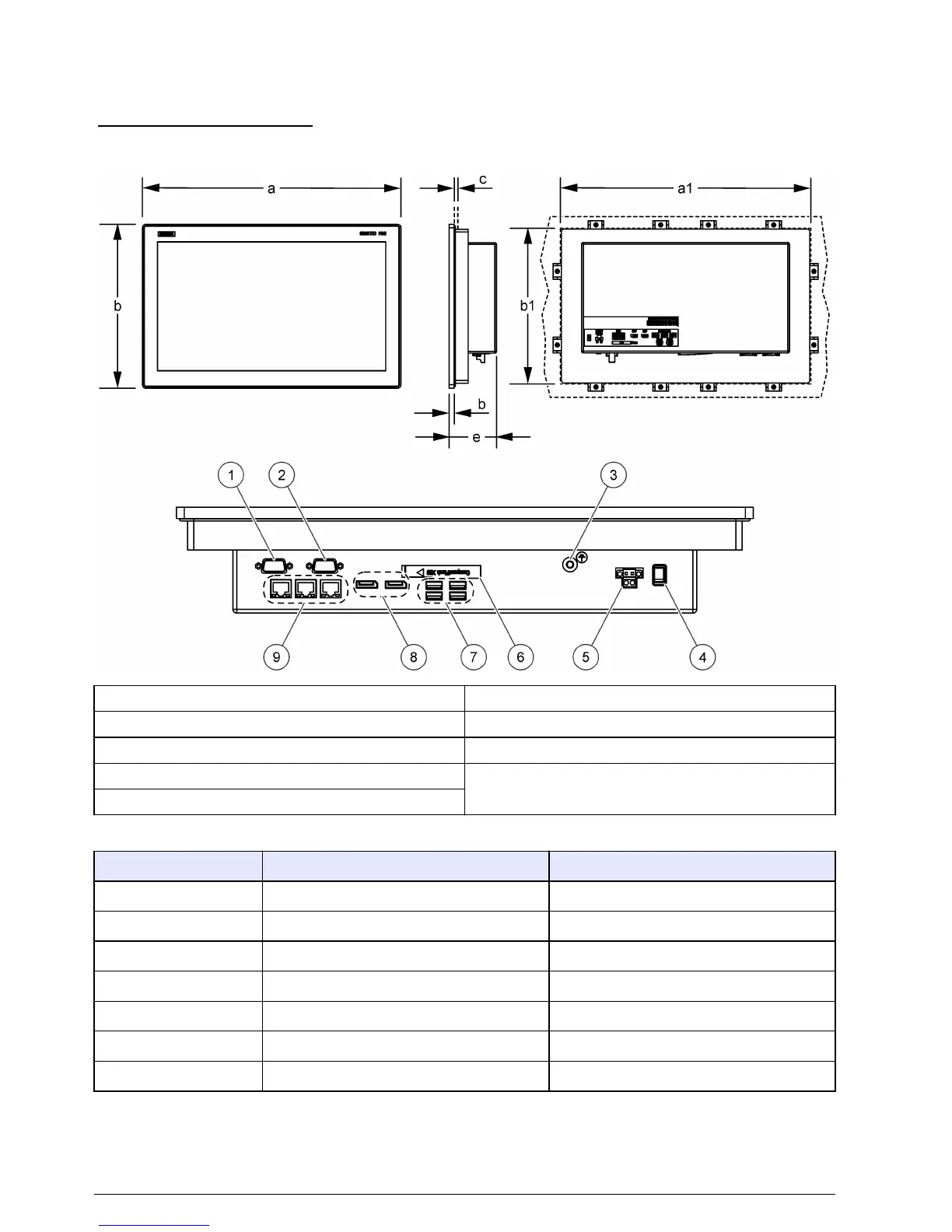

Figur 2 Viser IPC477 XX" oversigt og stik. Se for Tabel 1 målene og tilskæringsdimensioner til
IPC477 XX".
Figur 2 IPC477 mål og stik
1 COM2 seriel konnektor (ekstraudstyr) 6 CFast card slot med dæksel
2 COM1 seriel konnektor (ekstraudstyr) 7 USB-stik (4x)
3 Beskyttende stelforbindelse 8 Skærmstikket (2x)
4 Tænd/sluk-kontakt 9 RJ45 Ethernet-stik (3x)
5 Strømforsyningsenhed 24 V jævnstrøm
Tabel 1 IPC477 XX" dimensioner
Dimension IPC477 15" Multi-Touch IPC477 19" Multi-Touch
a 398 mm (15.66 in.) 477 mm (18.78 in.)
b 257 mm (10.11 in.) 294 mm (11.57 in.)
c 2 x 6 x mm (0.08 x x -0.24") 2 x 6 x mm (0.08 x x -0.24")
d 6.2 mm (0.24 in.) 6.2 mm (0.24 in.)
e 84.9 mm (3.34 in.) 84.9 mm (3.34 in.)
A1 (udskæring) 382 mm (15.0 in.) 448 mm (17.6 in.)
B1 (udskæring) 241 mm (9.5 in.) 278 mm (11.0 in.)
84 Dansk
