145
Antes da montagem, deverá observar as
instruções e os avisos no capítulo «Instruções
sobre segurança»!
Funcionamento por exaustão de ar
O ar da exaustão é expelido para cima
através dum tubo ou directamente para o
exterior através da parede exterior.
INDICAÇÃO: O ar da exaustão não pode ser
encaminhado nem para uma chaminé de
fumos ou de gases de exaustão, nem para um
poço que sirva de ventilação de locais de insta-
lação de aparelhos de aquecimento.
Se se pretender encaminhar o ar de
exaustão para uma chaminé de fumos ou de
gases de exaustão fora de serviço, tem que ser
obtida autorização da entidade responsável
para o efeito.
Para o encaminhamento do ar de exaustão
para o exterior de edifícios, têm que ser
respeitadas as normas legais e locais das
entidades responsáveis (p. ex. Câmaras
Municipais).
Se o ar de exaustão tiver que ser
encaminhado para o exterior através da
parede, deve ser utilizada uma caixa mural
telescópica.
O exaustor atinge a sua potência
optimizada através de:
– de um tubo de exaustão o mais curto
possível e rectilíneo e
– com um diâmetro tão grande quanto possível.
Caso não se possam evitar curvas, estas
devem ter um raio tão grande quanto possível.
INDICAÇÃO: A utilização de tubos de
exaustão longos e rugosos, muitas curvas e
diâmetro de tubos inferior a 150 mm provoca
uma diminuição da potência de ventilação
optimizada e o aumento de ruídos.
Para instalação da ventilação de exaustão
só devem ser utilizados tubos ou mangueiras
de material não combustível.
O fabricante do exaustor não assume
qualquer responsabilidade por reclamações
relativas a planeamento e instalação da
tubagem.
Ligação dos tubos
O diâmetro dos tubos de exaustão não
deve ser inferior a 150 mm.
Tubos circulares:
Recomendamos um diâmetro interior de
150 mm, no entanto, nunca inferior a
120 mm.
Canais plano têm que ter uma secção
interior equivalente aos tubos circulares.
Ø 150 mm ca. de 177 cm
2
Ø 120 mm ca. de 113 cm
2
No caso de diferentes diâmetros dos
tubos:
Utilizar tiras de vedação.

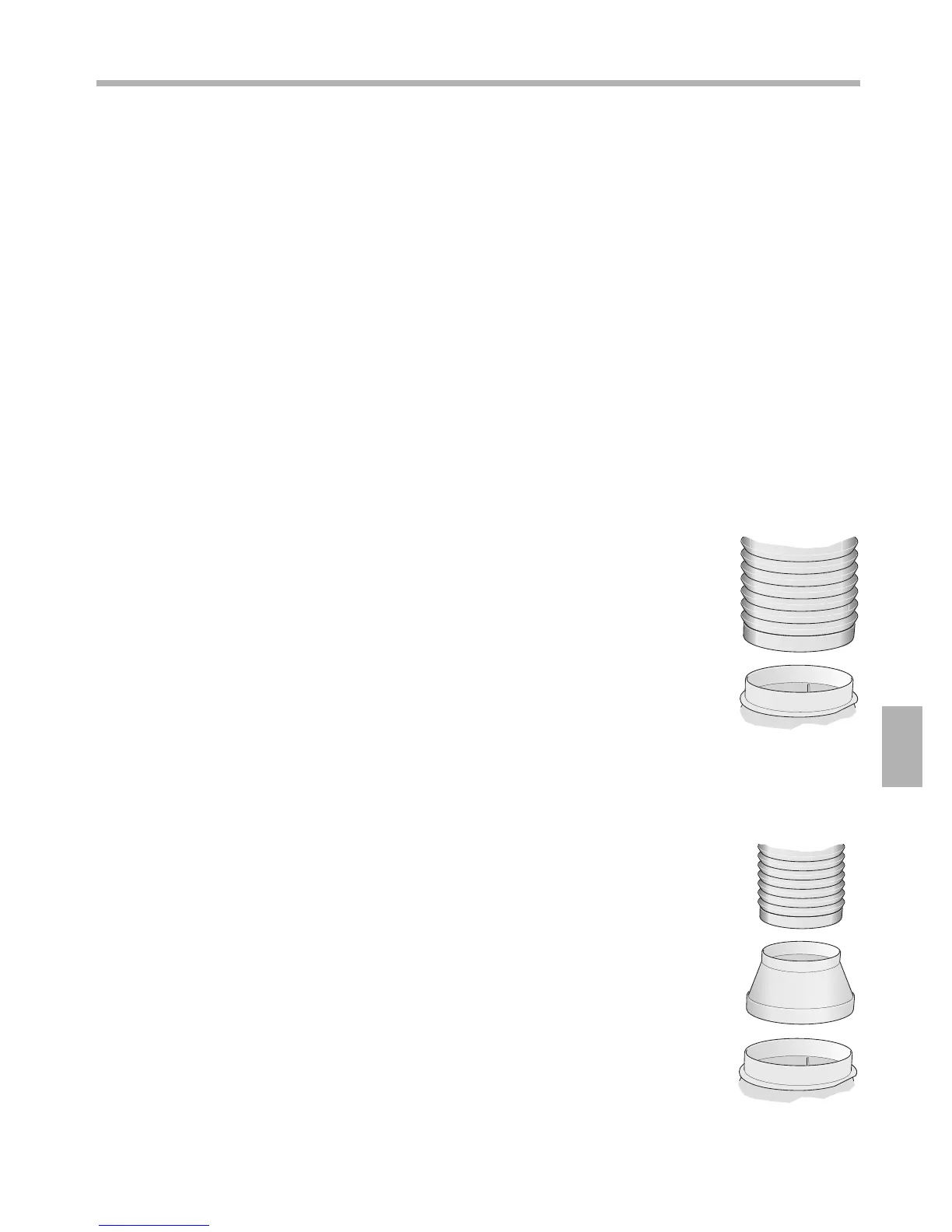

Ligação de tubo de exaustão Ø 150 mm
(tamanho recomendado)
Fixar o tubo de exaustão
directamente no bocal de
ventilação e vedar
adequadamente. Utilizando
um tubo de alumínio, deve ser,
primeiro, alisada a zona de
ligação.
Ligação dum tubo de exaustão
Ø 120 mm
Fixar o bocal de redução
directamente no bocal de
ventilação.
Fixar o tubo de exaustão no
bocal de redução.
Vedar adequadamente
ambas as zonas de vedação.
Instruções de montagem
