23

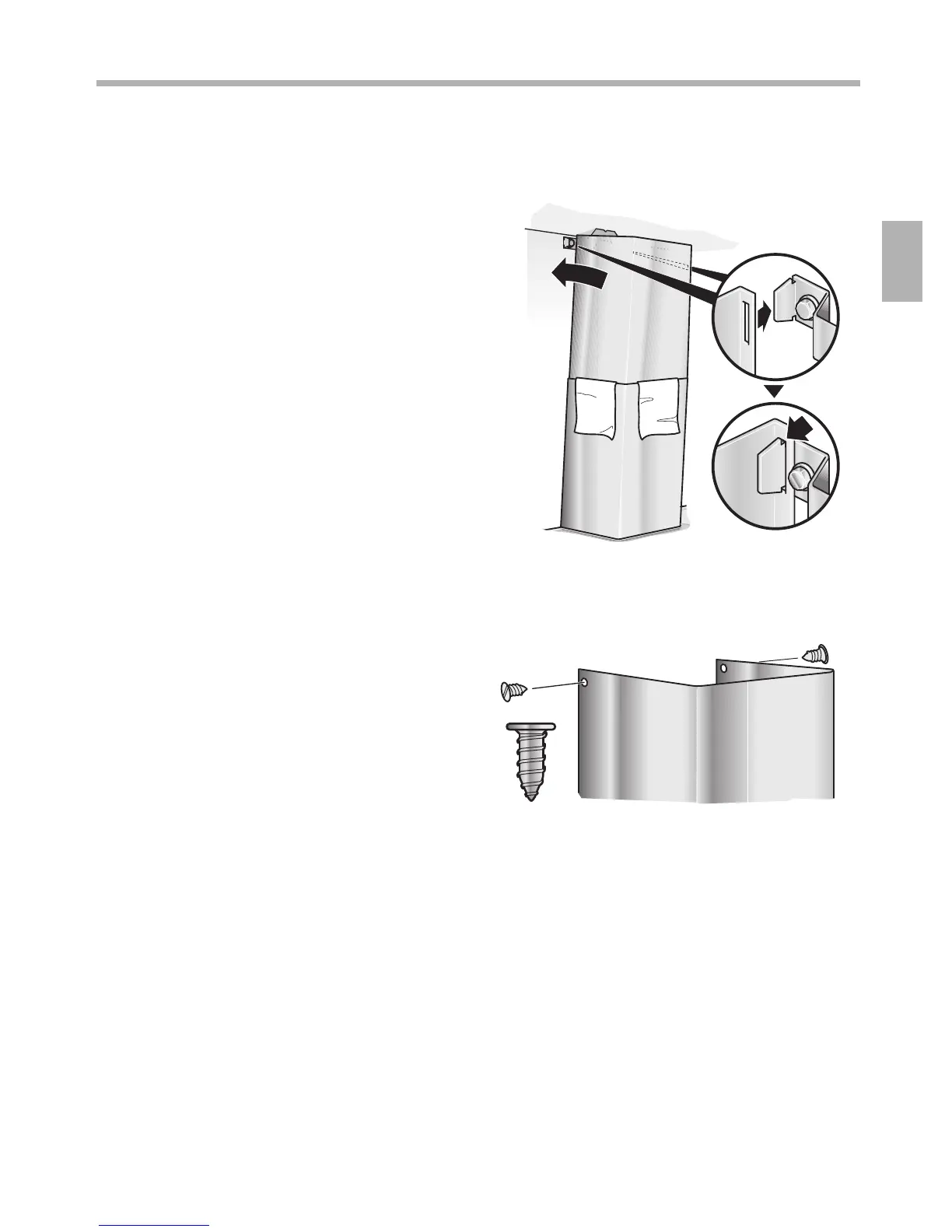

4. Kaminverblendungen auf der Dunstabzugs-
haube aufsetzen, die innere Kamin-
verblendung nach oben schieben und links
und rechts am Haltewinkel einhängen.
5. Die innere Kaminverblendung mit 2
Kreuzschlitzschrauben seitlich an den
Haltewinkel schrauben.
Montage der Kaminverblendungen
VERLETZUNGSGEFAHR
Die Innenseiten der Kaminverblendungen
können scharfkantig sein. Wir empfehlen bei
der Montage Schutzhandschuhe zu tragen.
1. Die Kaminverblendungen trennen. Dazu
das Klebeband abziehen.
2. Die Schutzfolie an beiden Kaminver-
blendungen abziehen.
3. Die Kaminverblendungen ineinanderschieben.
HINWEIS: Vermeiden Sie Kratzer beim Ineinan-
derschieben, indem Sie z.B. die Montageschab-
lone als Schutz über die Kante der äußeren
Kaminverblendung legen!
Achten Sie auf die Position der Schlitze in
der Kaminverblendung!
– Abluftbetrieb: Schlitze der inneren Kamin-
verblendung nach unten.
– Umluftbetrieb: Schlitze der inneren Kamin-
verblendung nach oben.
Montage
