SIMATIC Industrial Flat Panels V2 1500/1900 4:3/5:4
4 A5E50653860-AA, 01/2021
Voraussetzungen für die Einhaltung der Schutzart
Die Schutzart des Geräts ist nur dann gewährleistet, wenn folgende Voraussetzungen erfüllt sind:
• Materialdicke bei Schutzart IP65 oder Schutzart Enclosure Typ 4X/Typ 12 (indoor use only) am Einbauausschnitt:
2 mm bis 6 mm
• Zulässige Abweichung von der Ebenheit am Einbauausschnitt: ≤ 0,5 mm
Diese Bedingung muss auch bei eingebautem Gerät eingehalten werden.
• Zulässige Oberflächenrauigkeit im Bereich der Einbaudichtung: ≤ 120 µm (R
z 120)

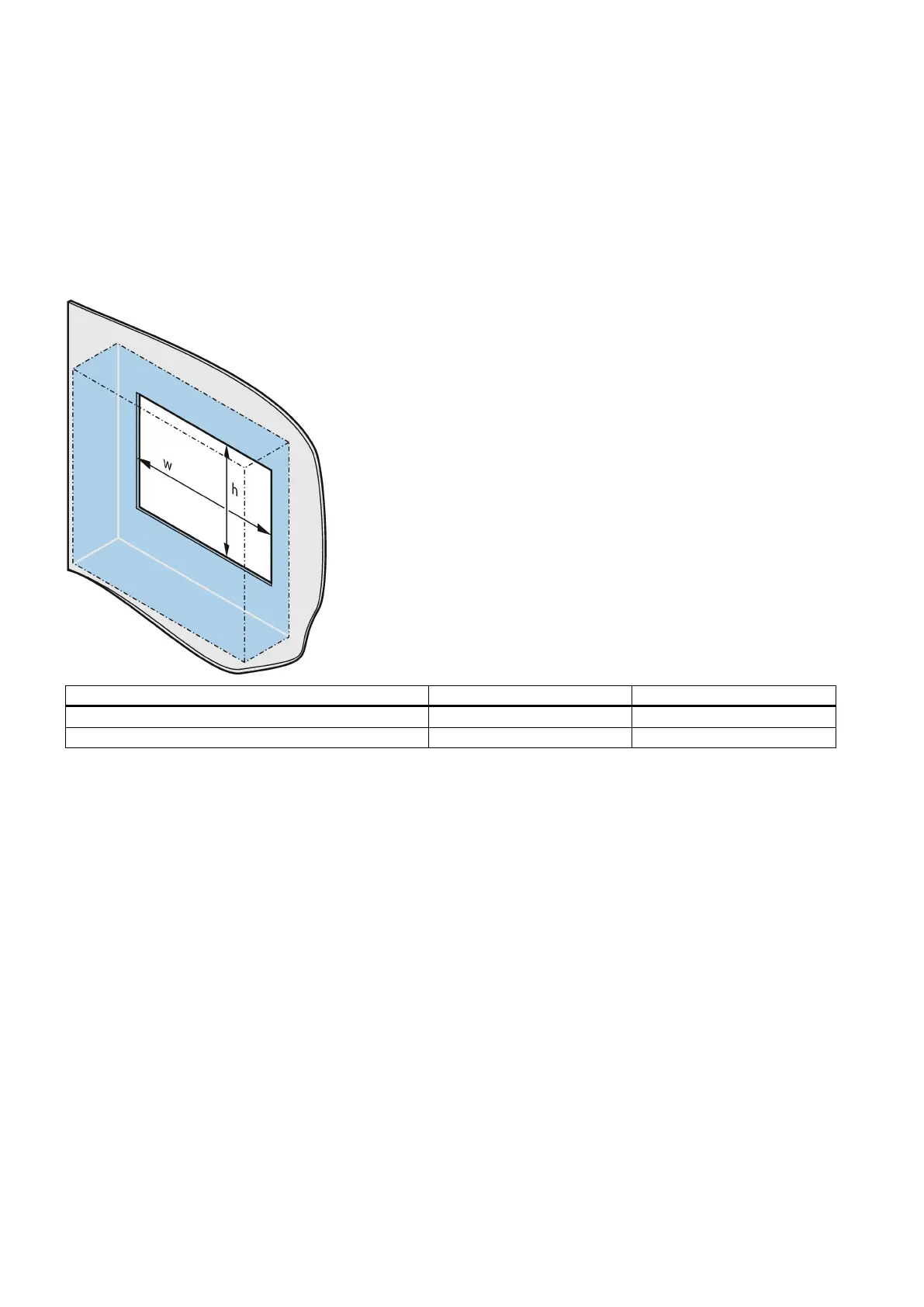

Abmessungen des Einbauausschnitts
1
+1
+1
1
+1
+1
1
Bei Einbau im Hochformat sind Breite und Höhe entsprechend zu tauschen.
Einbautiefe
Angaben zur Einbautiefe finden Sie im Kapitel "Maßbilder (Seite 12)".
Vorgehensweise
1. Prüfen Sie anhand der Abmessungen, ob die erforderlichen Druckpunkte rückseitig und der Dichtungsbereich nach der
Fertigung des Einbauausschnittes frei zugänglich sind. Sonst ist der Einbauausschnitt unbrauchbar.
2. Fertigen Sie den Einbauausschnitt gemäß den Abmessungen.
