SIMATIC Industrial Flat Panels V2 1500/1900 4:3/5:4
A5E50653860-AA, 01/2021
7
• Der Querschnitt einer Potenzialausgleichsleitung muss für den maximal fließenden Ausgleichsstrom dimensioniert sein.
Zwischen Schaltschränken sind Potenzialausgleichsleitungen mit einem Mindestquerschnitt von 16 mm² erforderlich.
• Verwenden Sie Potenzialausgleichsleitungen aus Kupfer oder verzinktem Stahl. Verbinden Sie die
Potenzialausgleichsleitungen großflächig mit dem Erder/Schutzleiter und schützen Sie diese vor Korrosion.
• Klemmen Sie den Schirm der Datenleitung, die vom Gerät kommt, über geeignete Kabelschellen flächig an der
Potenzialausgleichsschiene an. Die Potenzialausgleichsschiene sollte möglichst nahe am Gerät liegen.
• Verlegen Sie die Potenzialausgleichs- und Datenleitungen parallel und mit minimalem Abstand zueinander.
Hinweis
Potenzialausgleichsleitung
Leitungsschirme sind für den Potenzialausgleich nicht geeignet. Verwenden Sie nur die dafür vorgeschriebenen
Potenzialausgleichsleitungen. Eine Potenzi
alausgleichsleitung zwischen Schaltschränken muss einen Mindestquerschnitt von
16 mm² aufweisen, die Leitung zwischen Erdungsschiene und Gerät mindestens 4 mm
2

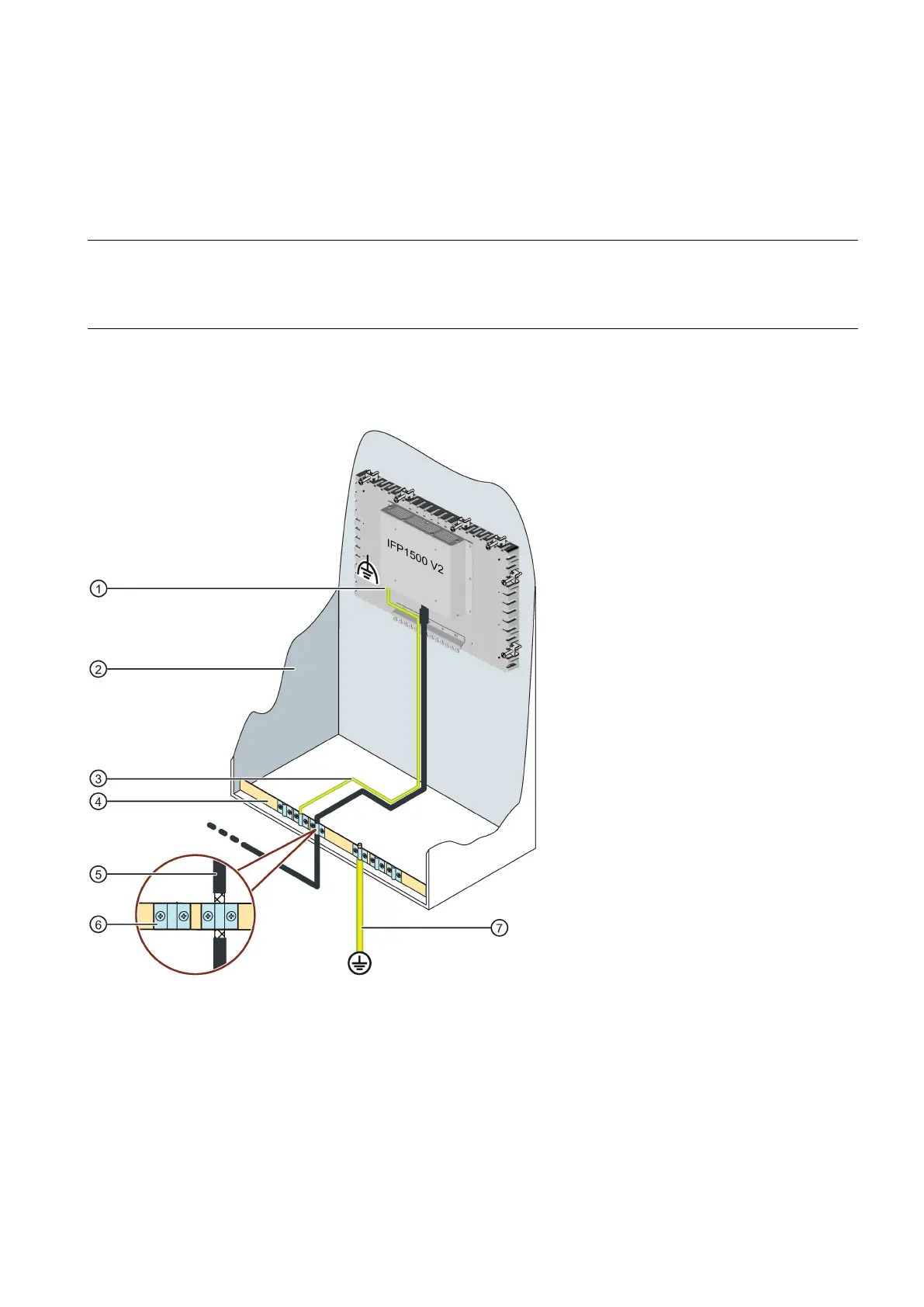

Anschlussgrafik
Die folgende Abbildung zeigt den Anschluss der Funktionserde für den Potenzialausgleich und gilt in gleicher Weise für alle
IFP-Geräte und die Transceiver Unit.
Anschluss für Funktionserde
Potenzialausgleichsleitung, 4 mm
2
Potenzialausgleichsschiene für Potenzialausgleichsleitungen, Erdungsanschluss und Schirmauflage im Extended-Betrieb
Datenleitung zur Transceiver Unit im Extended-Betrieb
2
