Hinweis
Potenzialausgleichsleitung
Leitungsschirme sind für den Potenzialausgleich nicht geeignet.
Verwenden Sie nur die dafür vorgeschriebenen
Potenzialausgleichsleitungen. Eine Potenzialausgleichsleitung zwischen Schaltschränken oder allgemein Gehäusen muss
einen Mindestquerschnitt von 16 mm² aufweisen, die Leitung zwischen Erdungsschiene und Gerät mindestens 4 mm
2
.

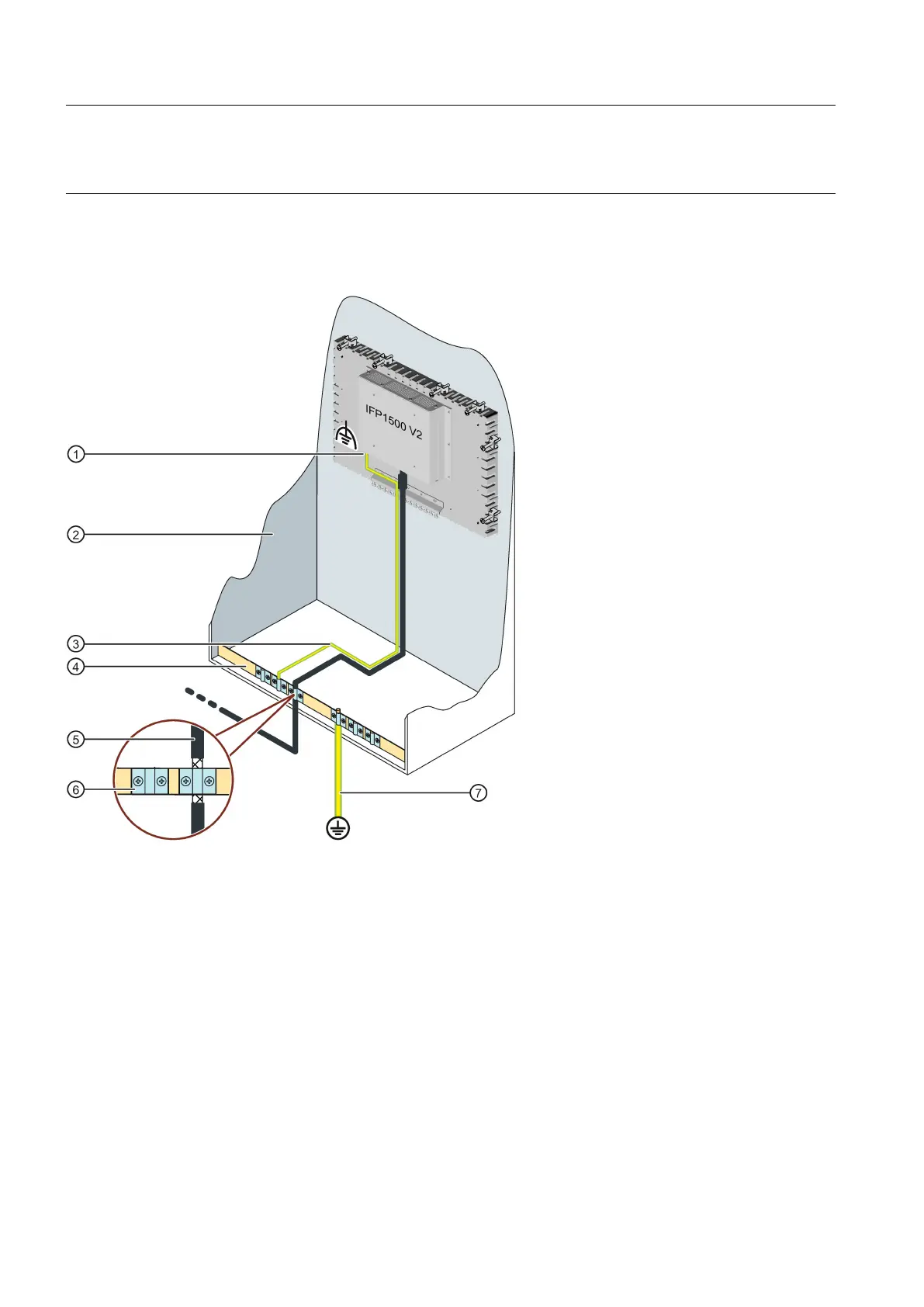

Anschlussgrafik
Die folgende Abbildung zeigt beispielhaft den Anschluss der Funktionserde für den Potenzialausgleich und gilt in gleicher
Weise für alle Geräte, auch die IFP Transceiver Unit. In der Abbildung ist der Schaltschrank nur ein Beispiel für ein Gehäuse.
①
Anschluss für Funktionserde
②
Schaltschrank / Gehäuse
③
Potenzialausgleichsleitung, 4 mm
2
④ Potenzialausgleichsschiene für Potenzialausgleichsleitungen, Erdungsanschluss und Schirmauflage der Datenleitungen
z. B. im Extended-Betrieb
⑤
Datenleitung z. B. PROFINET oder für IFP-Geräte zur Transceiver Unit im Extended-Betrieb
⑥
Kabelschelle
⑦
Erdungsanschluss, 16 mm
2
