Leitungen sichern
Vorgehensweise

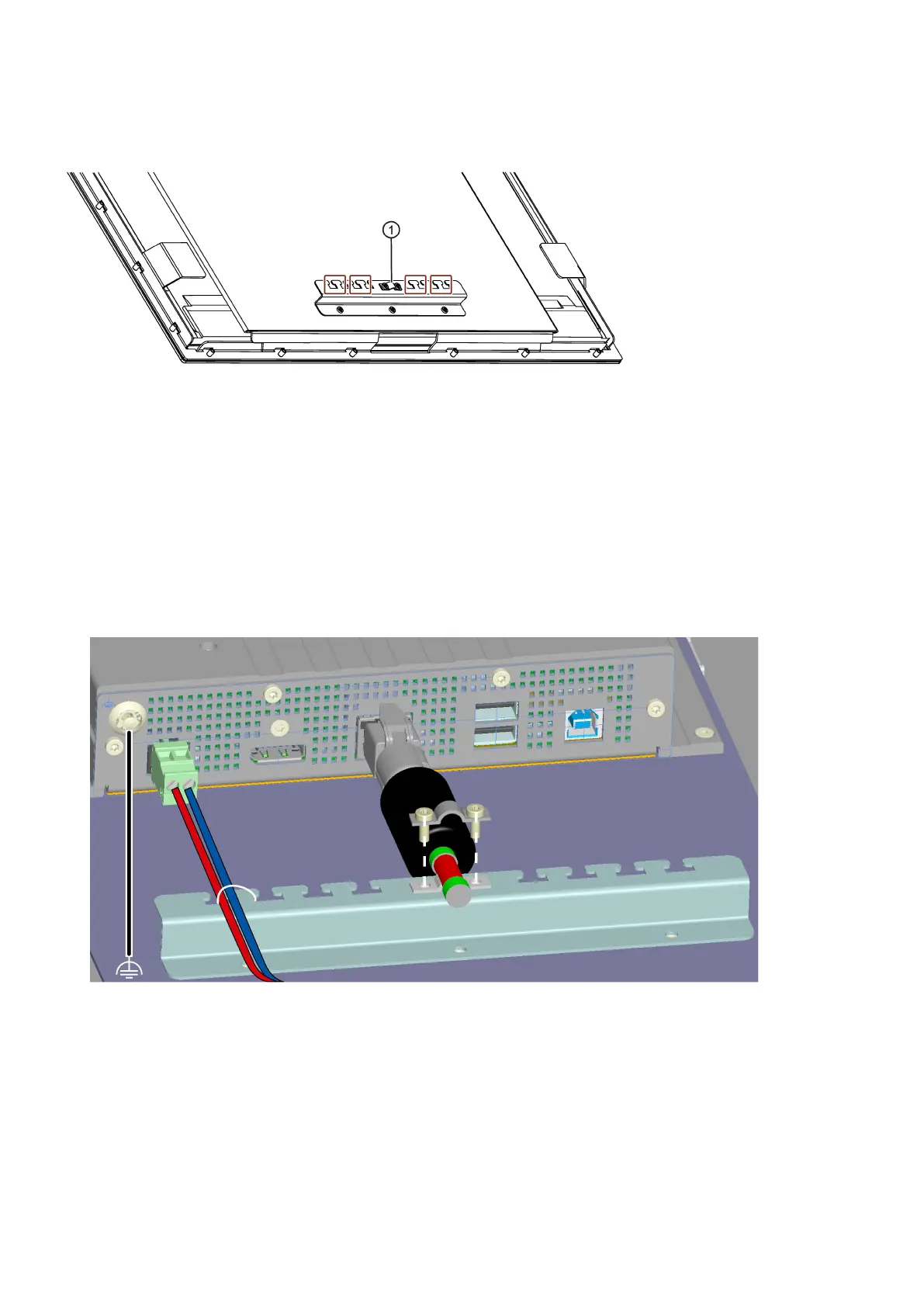

1. Öffnen Sie die Kabelschelle ① an den beiden Schrauben und führen Sie das LAN-Kabel hindurch.
Gilt nur für IFP-Geräte: Um die Schirmung zu verbessern, müssen Sie zusätzlich das LAN-Kabel an der Kabelschelle
abisolieren. Der Leitungsschirm wird dann mit der Kabelschelle festgeklemmt, siehe Abschnitt "Ergebnis".
2. Ziehen Sie die beiden Schrauben der Kabelschelle vorsichtig an, bis das LAN-Kabel sicher festgehalten wird, ohne es zu
quetschen.
3. Sichern Sie die angeschlossenen Leitungen zur Zugentlastung mit Kabelbindern an den markierten Befestigungselementen.
Achten Sie darauf, dass die Leitungen durch die Kabelbinder nicht gequetscht werden.
Ergebnis
Gilt nur für IFP-Geräte:
• Der Ferrit liegt zwischen Zugentlastungsblech und Gerät.
• Der abisolierte Leitungsschirm (in der Abbildung rot markiert) liegt vollständig an der Kabelschelle auf und es besteht ein
guter Kontakt:
