s
© Siemens AG 2013-2015 A5E43029185

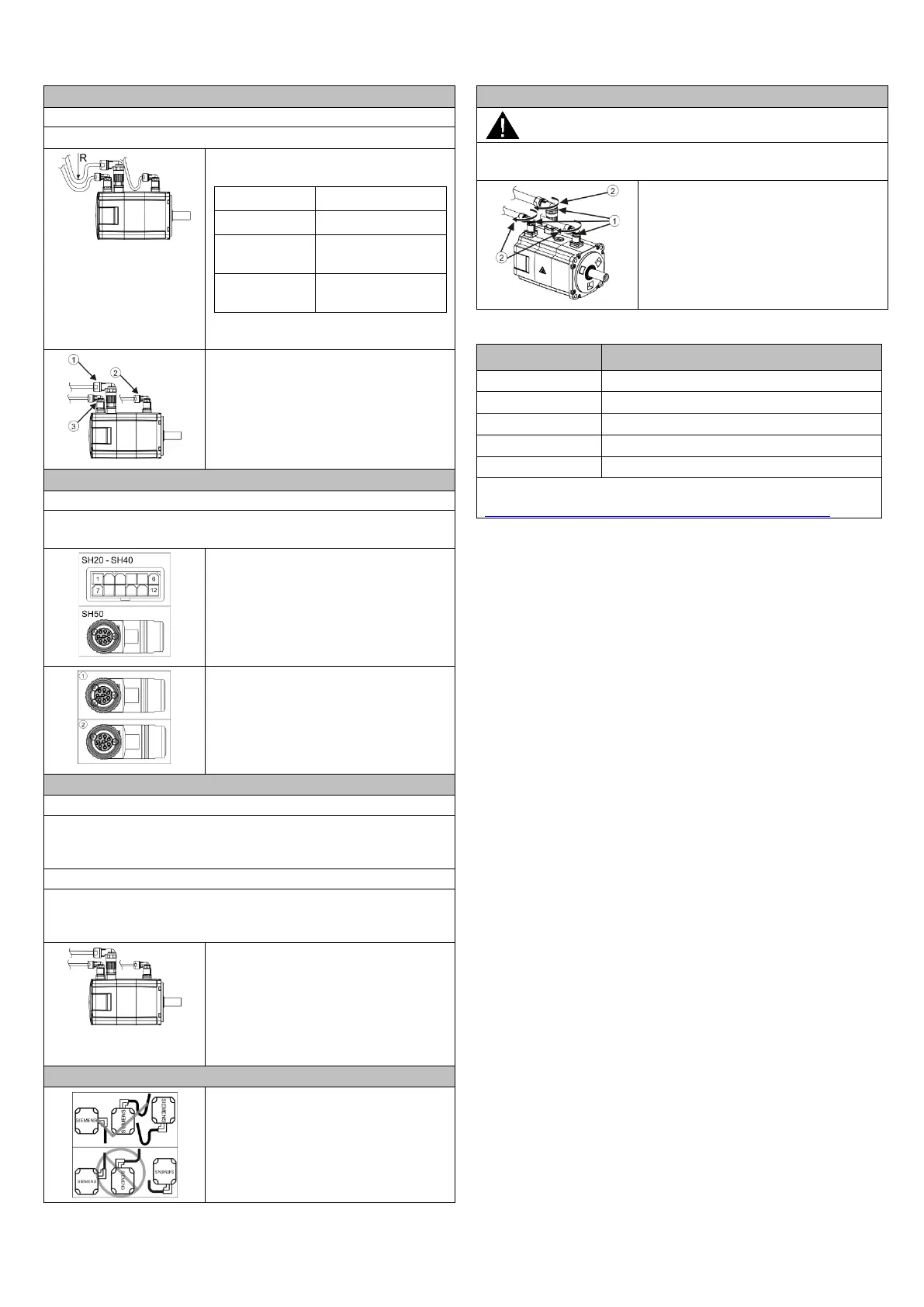

配線時にケーブルやコネクタに大きな圧力をかけないでください。
は以下の通りです
：
電力ケーブル 6 x 外径
エンコーダケー
ブル
6 x 外径
ブレーキケーブ
ル
6 x 外径
すべてのケーブルの
は
です。
以下の順序でケーブルを接続します：
4. エンコーダケーブル (
)
5. ブレーキケーブル (②)
6. 電力ケーブル (①)
汚損を避けるために、素手でモータのエンコーダピンに触れないでく
ださい。
軸高が 50 mm のローイナーシャモータの
場合、インクリメンタルエンコーダケーブ
ルコネクタにはノッチが 2 つあります。
ハイイナーシャモータの場合、絶対値エン
コーダケーブルコネクタ (
) にはノッチ
が 3 つあります。インクリメンタルエンコ
ーダのケーブルコネクタ (②) にはノッチ
が 2 つあります。
ブレーキケーブルを接続する前に、24 V 電源の電圧許容差が ±10% で
あることを確認してください。そうしなければ、ブレーキは正常に機
能しません。
モータブレーキは、保持用に設計されています。絶対に必要でない限
り、モータブレーキを緊急停止または減速機構として使用しないでく
ださい。
• サーボモータを起動する前に、保持ブ
レーキの解除時間と適用時間を確認し
てください
• ブレーキ電源を投入すると、サーボモ
ータはサーボオフの状態であっても熱
を発生させます。これは故障ではあり
ません。
電力ケーブルとエンコーダケーブルは、
特に湿度の高い環境では、図に示すよう
に布線してください。
ケーブルを調整する前に、電源をオフにしてください。そうしなけれ
ば、モータに危険電圧が含まれ、感電の危険性があります。
4. ネジリング (
) を図に示す方向 (
)
に回してコネクタを緩めます。
5. コネクタを回してケーブルの方向を調
整します。
6. ネジリングを逆に回してコネクタを締
め付けます。
5
中国
+86 400 810 4288
ドイツ
イタリア
インド
トルコ
詳しいサービス連絡先情報については、以下をご覧ください：
http://support.automation.siemens.com/WW/view/en/16604999.
この設置ガイドの図は、ハイイナーシャモータの例です。詳細は、『
SINAMICS V90
サーボドライブ
/ SIMOTICS S-1FL6
サーボモータ運転
マニュアル
』を参照してください。
