Siemens SINUMERIK 808D Service Guide

page 29808D turning and milling Service guide
700021 700027



  
车削与铣削
车削与铣削车削与铣削
车削与铣削     第
第第
第页
页页
页      服务指南
服务指南服务指南
服务指南
故障
故障故障
故障
服务案例
服务案例服务案例
服务案例
 

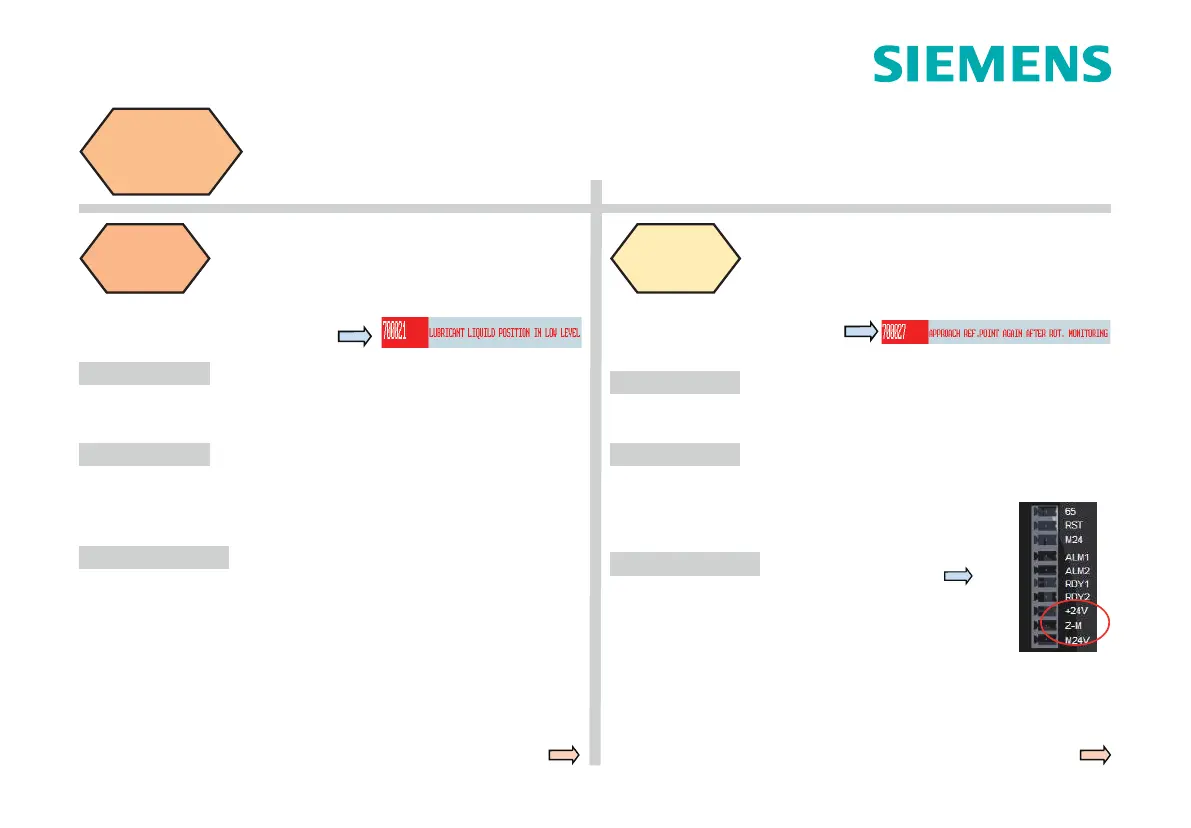

报警名称
报警名称报警名称
报警名称：
润滑油油位低。
报警名称
报警名称报警名称
报警名称：
旋转监控触发,
请重新返回参考点。
报警解说
PLC 信息
PLC 地址：DB1600.DBX2.5
子程序段名称：LUBRICAT（SBR 45）
故障,油箱中的润滑油低于最低设定值导致该报警产生,若不及时处理,有可
能造成机床的机械损坏。
报警解说
PLC 信息
PLC 地址：DB1600.DBX3.3
子程序段名称：AXIS_CTL（SBR 46）
故障,驱动器丢步导致(多为电机高速运行中发生)。
表现为系统运行程序终止,同时参考点丢失。
检查润滑油是否太少，并及时添加润滑油
处理方法
断电后重新上电观察故障是否排除。
处理方法
在可能范围内适当降低加工速度。
检查 PPU 后侧的相关端子
1.输入点是否损坏 / 松动
2.引脚 10 是否与 0V 正常连接
如果该故障频繁发生,有可能是驱动器出现问题,需要进行更换或维修。
检查驱动器上的 X6 端子中的 24V  24
1.连接是否正确。
2.接线是否断开 / 损坏


  
服务指南
服务指南服务指南
服务指南      第
第第
第页
页页
页    车削与铣削
车削与铣削车削与铣削
车削与铣削
故障
故障故障
故障
服务案例
服务案例服务案例
服务案例
报警名称
报警名称报警名称
报警名称：
手持单元激活。

报警名称
报警名称报警名称
报警名称：
主轴制动中。
报警解说
PLC 信息
PLC 地址：DB1600.DBX1.2
子程序段名称：MINI_HHU（SBR 41）
非故障,此报警作为提示信息,提示“手轮”已激活
(报警出现条件：手轮功能激活且手轮上已经进行轴选择操作)
报警解说
PLC 信息
PLC 地址：DB1600.DBX1.4
子程序段名称：SPINDLE（SBR 42）
非故障,此报警作为提示信息,提示主轴正在进行刹车
等待主轴刹车结束,该报警会消失
不需进行特别处理,当取消手轮功能 取消手轮轴选 之后该报警自动消失。
处理方法
等待主轴刹车结束,该报警会消失
处理方法

Name of alarm:
Lubricant liquid position in low level
Address of PLC: DB1600.DBX2.5
Name of subprogram: LUBRICAT(SBR 45)
Fault, the lubricating oil level in the oil box is lower than the lowest set
value and this results in the alarm; it may cause mechanical damage if
not corrected in time.
Check whether the lubricating oil level is too low and add lubricating oil in
time.
Check the relevant terminals on the back of t
he PPU
1. Whether the input point is damaged/loose.
2. Whether pin10 is connected normally with 0 V.
PLC information
Alarm comment
Processing method
Name of alarm:
Approach ref point again after rot.
monitoring
Address of PLC: DB1600.DBX3.3
Name of subprogram: AXIS_CTL(SBR 46)
Fault caused by a drive stage loss (this usually occurs during motor
highspeed operation ).
The result is that the running program is terminated and the
reference points are lost.
Check the +24 V, Z-M, M24 of the X6 cable on the drive
1.Whether the connection is correct.
2.Wh
ether the connection has been cut / damaged.
Power on again and observe whether the fault is eliminated after power off.
You can reduce the machining speed in the permitted range.
Replacement and maintenance are necessary if the fault occurs frequently,
because it is probable that the drive has a problem.
PLC information
Alarm comment
Processing method


  
服务指南
服务指南服务指南
服务指南      第
第第
第页
页页
页    车削与铣削
车削与铣削车削与铣削
车削与铣削
故障
故障故障
故障
服务案例
服务案例服务案例
服务案例
报警名称
报警名称报警名称
报警名称：
手持单元激活。

报警名称
报警名称报警名称
报警名称：
主轴制动中。
报警解说
PLC 信息
PLC 地址：DB1600.DBX1.2
子程序段名称：MINI_HHU（SBR 41）
非故障,此报警作为提示信息,提示“手轮”已激活
(报警出现条件：手轮功能激活且手轮上已经进行轴选择操作)
报警解说
PLC 信息
PLC 地址：DB1600.DBX1.4
子程序段名称：SPINDLE（SBR 42）
非故障,此报警作为提示信息,提示主轴正在进行刹车
等待主轴刹车结束,该报警会消失
不需进行特别处理,当取消手轮功能 取消手轮轴选 之后该报警自动消失。
处理方法
等待主轴刹车结束,该报警会消失
处理方法

Service case
of PLC alarm
