Siemens SINUMERIK 808D Service Guide

Service guide 808D turning and millingpage 8


  
服务指南
服务指南服务指南
服务指南      第
第第
第页
页页
页    车削与铣削
车削与铣削车削与铣削
车削与铣削
硬件故障
硬件故障硬件故障
硬件故障
服务案例
服务案例服务案例
服务案例
故障现象描述
故障现象描述故障现象描述
故障现象描述：
1. 上电后 MCP 无任何反应,
所有指示灯均未点亮,所有操
作均无法进行。
2. 上电后 MCP 全部指示灯
都在不停闪动。
注
注注
注：
：：
：此时
此时 此时
此时 上可能出现的报警号为
上可能出现的报警号为 上可能出现的报警号为
上可能出现的报警号为 

面板不可用
面板不可用面板不可用
面板不可用
诊断步骤
检查 MCP 与 PPU 之间的连线
1.连线是否断开
2.连接线本身是否损坏或接触不良
（另换一条完好的连接线连接，查看故障是否解决）
检查 PPU 后侧 X30 接口是否损坏
或接触不良（另换一条完好的连接
线连接，查看故障是否解决）
检查 MCP后侧 X10 接口是否损坏
或接触不良（另换一条完好的连接
线连接，查看故障是否解决）
如果上述检查之后故障仍然存在,则很可能是系统 PPU 或 MCP 损坏,需
要进行更换或维修
PLC 编程错误也会导致 MCP 全部指示灯不停闪动,此时应确认 PLC 编写
是否存在问题。


  
服务指南
服务指南服务指南
服务指南      第
第第
第页
页页
页    车削与铣削
车削与铣削车削与铣削
车削与铣削
硬件故障
硬件故障硬件故障
硬件故障
服务案例
服务案例服务案例
服务案例
故障现象描述
故障现象描述故障现象描述
故障现象描述：
1. 上电后 MCP 无任何反应,
所有指示灯均未点亮,所有操
作均无法进行。
2. 上电后 MCP 全部指示灯
都在不停闪动。
注
注注
注：
：：
：此时
此时 此时
此时 上可能出现的报警号为
上可能出现的报警号为 上可能出现的报警号为
上可能出现的报警号为 

面板不可用
面板不可用面板不可用
面板不可用
诊断步骤
检查 MCP 与 PPU 之间的连线
1.连线是否断开
2.连接线本身是否损坏或接触不良
（另换一条完好的连接线连接，查看故障是否解决）
检查 PPU 后侧 X30 接口是否损坏
或接触不良（另换一条完好的连接
线连接，查看故障是否解决）
检查 MCP后侧 X10 接口是否损坏
或接触不良（另换一条完好的连接
线连接，查看故障是否解决）
如果上述检查之后故障仍然存在,则很可能是系统 PPU 或 MCP 损坏,需
要进行更换或维修
PLC 编程错误也会导致 MCP 全部指示灯不停闪动,此时应确认 PLC 编写
是否存在问题。
MCP is not
available

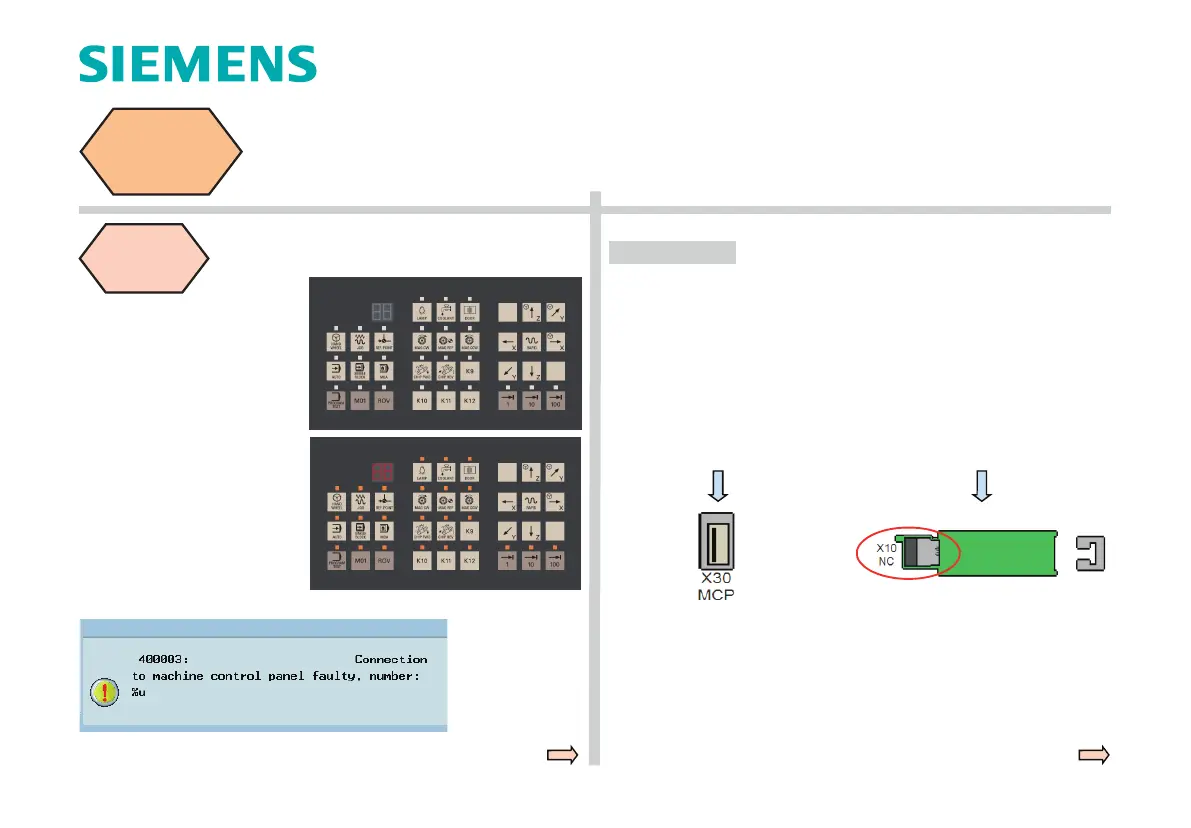

Fault description:
1. MCP does not respond after
power on, all the indicator lights
are off and all the operations are
not available.
2. All the indicator lights of MCP
are flashing all the time.
Note: In this case, the alarm number on the PPU may be 400003.
Diagnostic steps
Check the connections between the MCP and the PPU
1. Whether the connections are disconnected.
2. Whether the connections are damaged or have a faulty contact.
(Check whether the fault is resolved by replacement with a new wire.)
A PLC program fault can also cause flashing of all the MCP indicator
lights. In this case, check whether there is problem in the PLC program.
Replacement and mai
ntenance are necessary if the fault still exists after
the above inspection, because it is probable that the PPU or MCP is
damaged.
Check whether the interface of
X30 on the back of the PPU is
damaged or there is a faulty contact.
(Check whether the fault is
resolved by replacement with a
new wire.)
Check whether the interface of
X10 on the back of theMCP is
damaged or there is a faulty contact.
(Check wheth
er the fault is
resolved by replacement with a
new wire.)
Service case
of hardware
fault
