Funktionale Sicherheit für SIPART PS2 FF
4 A5E00489774-02, 10/2013
Die "mittlere Wahrscheinlichkeit Gefahr bringender Ausfälle des gesamten sicherheitsbezogenen Systems" (PFD
AVG
) teilt
sich üblicherweise auf folgende drei Komponenten auf:

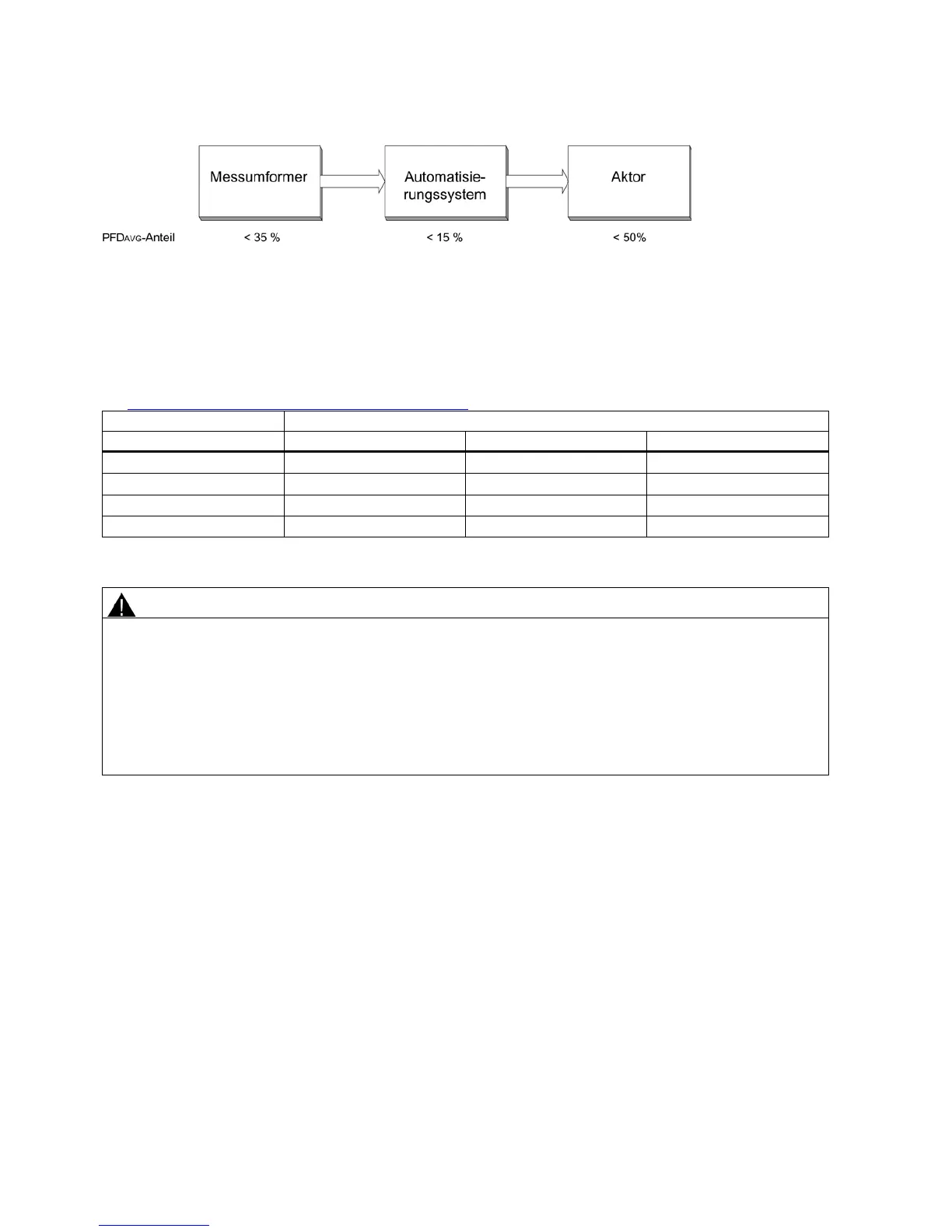

Bild 2-2 PFD-Aufteilung
Die folgende Tabelle zeigt den erreichbaren Safety Integrity Level (SIL) des gesamten sicherheitsbezogenen Systems für
Geräte vom Typ A abhängig vom Anteil ungefährlicher Ausfälle (SFF) und der Hardwarefehler-Toleranz (HFT).
● Geräte vom Typ A sind z. B. analoge Messumformer und Abschaltventile
ohne
komplexe Komponente z. B.
Mikroprozessoren (siehe auch IEC 61508, Teil 2).
● Die detaillierten Werte für Ihr Gerät entnehmen Sie der Herstellererklärung des Geräts (Declaration of Conformity,
Functional Safety according to IEC 61508 and IEC 61511): Zertifikate
(http://www.siemens.de/prozessinstrumentierung/zertifikate).
SFF
HFT für Geräte Typ A
0
1
2
< 60 %
SIL 1
SIL 2
SIL 3
60 bis 90 %
SIL 2
SIL 3
SIL 4
90 bis 99 %
SIL 3
SIL 4
SIL 4
> 99 %
SIL 3
SIL 4
SIL 4
2.4
Einstellungen
WARNUNG
Sicherheitsfunktion: Positionierung "Jumper" auf der Grundelektronik
Im Auslieferungszustand ist die Sicherheitsfunktion nicht aktiviert, der "Jumper" steckt auf Position "Normal". "Normal"
bedeutet: ohne Sicherheitsfunktion, kein Entlüften des angeschlossenen Antriebs. Um die Sicherheitsfunktion zu
aktivieren, gehen Sie wie folgt vor:
● Stecken Sie den "Jumper" auf die linke Position in Richtung zu den Klemmen. Auf dem Anschlussbild, das auf der
Baugruppenabdeckung angebracht ist, entspricht das der Position "Shut Down enabled", siehe "Bild A-1 Ansicht des
Stellungsreglers (Deckel geöffnet; Makrolongehäuse) (Seite 11)".
Oder
●
Entfernen Sie den "Jumper" von der Grundelektronik.
Spezielle Parametereinstellungen sind nicht erforderlich.
Schutz gegen Konfigurationsänderung
Montieren Sie den Gehäusedeckel, damit das Gerät gegen ungewollte und unbefugte Veränderungen/Bedienung geschützt
ist.
Sicherheitsfunktion überprüfen
Voraussetzung für die Überprüfung der Sicherheitsfunktion
● Stellungsregler ist in Betrieb.
● Der zum Stellungsregler gehörende Antrieb ist
nicht
in Sicherheitsstellung.
Vorgehensweise
1. Um die Sicherheitsabschaltung zu prüfen, legen Sie am Eingang für die Sicherheitsabschaltung ein LOW-Pegel an, d. h.
einen Spannungswert von maximal 4,5 V.
2. Überprüfen Sie, ob das Ventil in die Sicherheitsstellung fährt.
