7SJ46 Handbuch Montage und Inbetriebsetzung
C53000-K1174-C002-4 19
Führen Sie die folgenden Montageschritte durch:
• Gerät von vorne in die Schalttafel einschieben.
• An der Ober- und Unterseite des Tubus befinden sich Befes-
tigungskegel zum Einclipsen der Gewindestangen. Die
Gewindespitze muss in Richtung Gerätefront zeigen.
• Gerät von hinten mit Gewindestangen sichern.
• Erdungsschraube des GerätesmitSchutzerdeder Schalttafel
oder des Schrankes verbinden.
• Elektrischen Anschluss über die Schraubanschlüsse nach
Anschlussplan herstellen (siehe Kapitel 1.9.3).

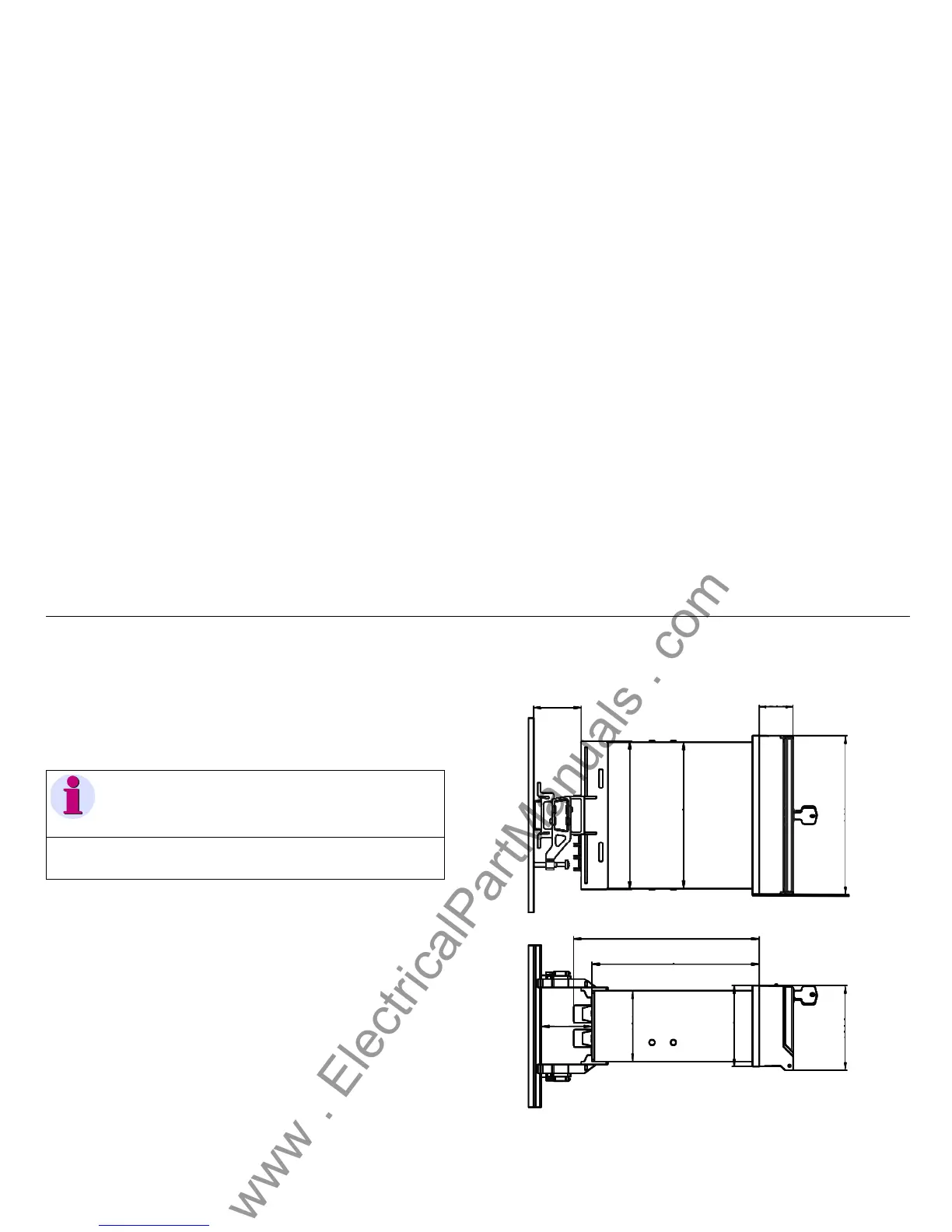

1.9.2 Hutschienenmontage
Bild 1-8 Hutschienenmontage
Hinweis!
Das Ende der Gewindestange ist mit einer Hülse versehen, in welche
ein Schraubendreher eingesteckt werden kann!
44,5 32,5
173,3
156,2
47
137
135,7
147
65,5
75
78,5
