7SJ46 Handbuch Aufbau
C53000-K1174-C002-4 9
Frontansicht

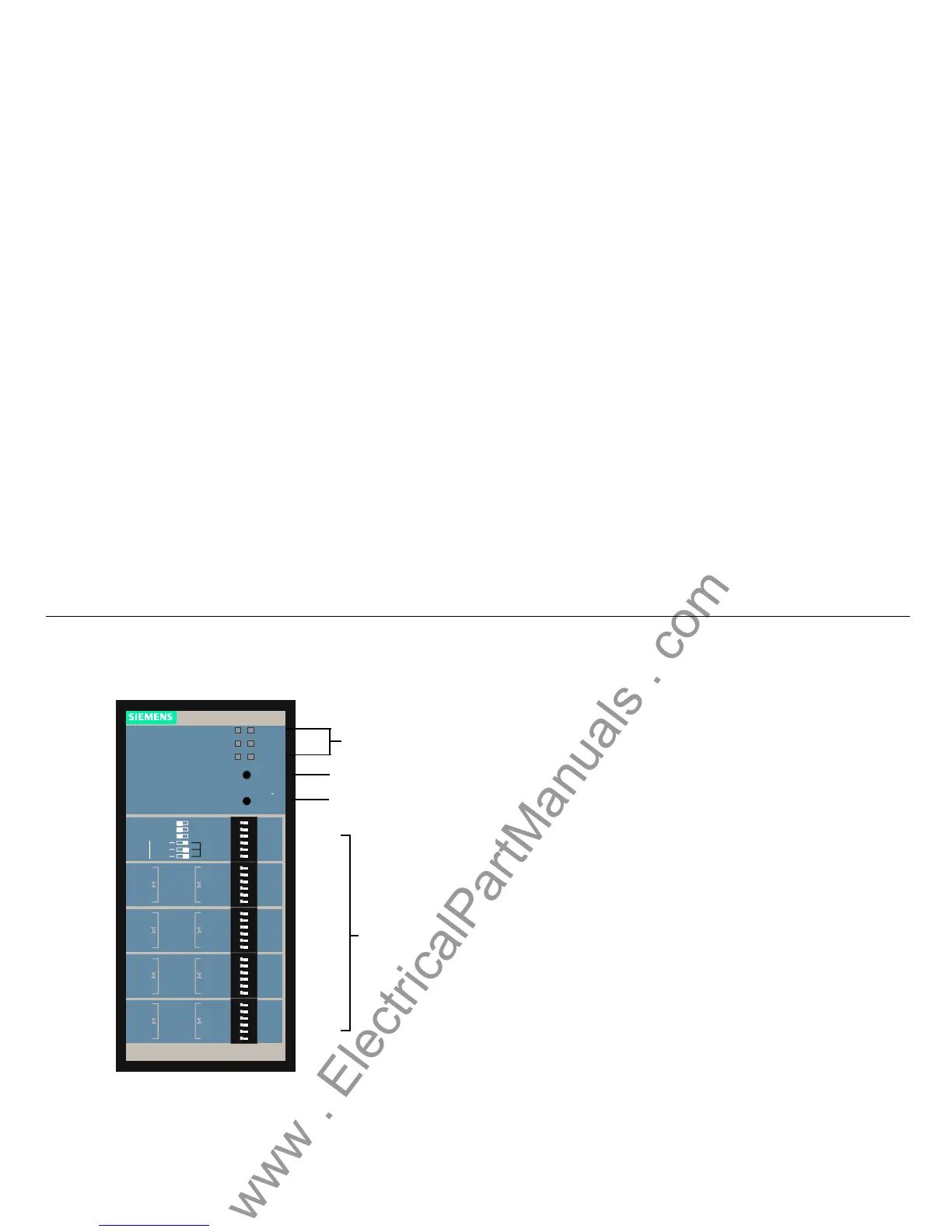

Bild 1-1 Gerätefront Bedien- und Anzeigeelemente des 7SJ46
Auf der Gerätefront (Bild 1-1) befinden sich folgende Bedien- und
Anzeigeelemente:
1. Leuchtdioden (LED) zur Anzeige von Prozess- oder Geräte-
informationen und Betriebszustands-Anzeigen
L1...L3 phasenspezifische Anregung
N Anregung Erdstufe
TRIP Auslösung
RUN/ERROR Betriebszustand des Gerätes:
- Im Betriebszustand “Run” leuchtet die LED
grün.
- Im Betriebszustand “Error” leuchtet die LED
rot.
2. ENTER
Taste zum Aktivieren von Geräteeinstellungen, wenn Verän-
derungen an den DIP-Schaltern vorgenommen wurden.
3. LED-RESET
Taste zum Rücksetzen der Anrege-LED und Test der LEDs.
4. DIP-Schalter
Zur Parametrierung des Gerätes stehen fünf 6-polige DIP-
Schalter zur Verfügung. Die möglichen Einstellungen werden
im Kapitel Parametereinstellungen beschrieben.
SIPROTEC
7SJ4
-
123456
ON
60 Hz 50 HzFREQ.
IE
I>>
MODE
M INV
V INV
E INV
ANSI 51
DT O/C
50/51
123456123456123456
ON
123456
ONONON
8
4
2
1
0.5
0.25
3.2
1.6
0.8
0.4
0.2
0.1
TI>
MIN 0
MAX 6.3
D
MIN 0.5
MAX 15
[s]
3.2
1.6
0.8
0.4
0.2
0.1
3.2
1.6
0.8
0.4
0.2
0.1
I>
MIN 0.5
MAX 6.2/∞
Ip
MIN 0.5
MAX 4/∞
[I/I ]
N
0.8
0.4
0.2
0.1
0.05
0.025
TI>>
MIN 0
MAX 1.575
[s]
0.8
0.4
0.2
0.1
0.05
0.025
TI>>
MIN 0
MAX 1.575
16
8
4
2
1
0.5
I>>
MIN 2
MAX 20/∞
[I/I ]
N
16
8
4
2
1
0.5
I>>
MIN 2
MAX 20/∞
NOT STORED STOREDLED´S
TRIP
L1 L3
L2
N
ENTER
RUN/ERROR
LED
RESET
1
2
3
SW1
SW2
SW3
SW4
SW5
4
