15SIPROTEC 7SJ80 / 7SK80 V4.6, Produktinformation
E50417-K1150-C342-A6, Ausgabestand 07.2010
Anschlüsse der Stromklemmen
Befestigungselemente
Die Befestigungselemente für den Wandleranschluss sind Bestandteil der
Stromklemme (Gehäuseseite). Die Kopfform der Klemmschraube ermög-
licht Ihnen die Betätigung mit einfachem Flach-Schraubendreher (5,5 mm
x 1,0 mm) oder Kreuzschlitz-Schraubendreher (PZ2). Empfohlen wird
PZ2.
Anschlagelemente und Leitungsquerschnitte
Für den Anschluss stehen Ihnen zwei Möglichkeiten zur Verfügung, der
Anschluss von Einzelleitungen und der Anschluss mit Ringkabelschuh.
Es sind nur Kupferleiter zu verwenden.

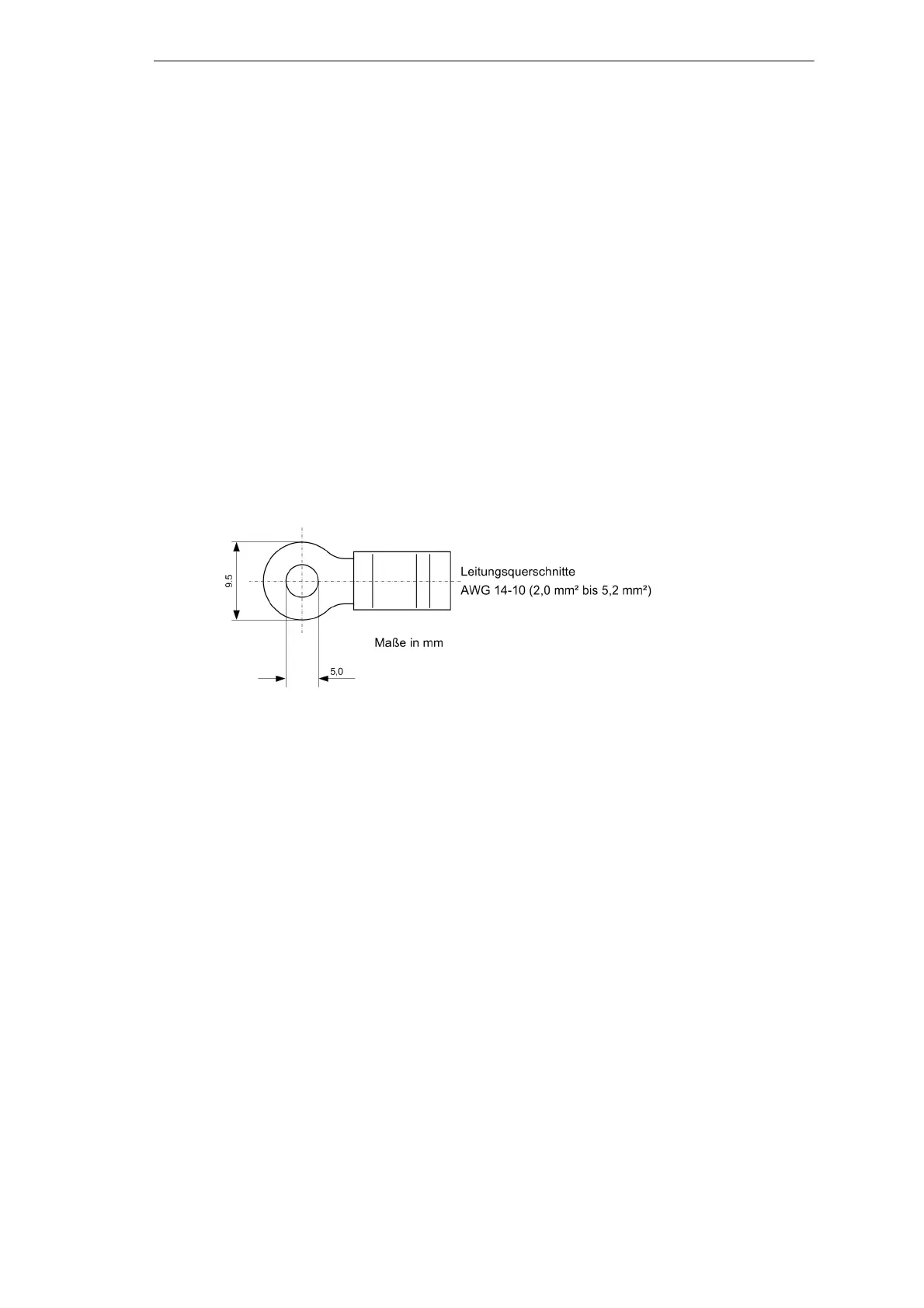

Empfohlen sind Ringkabelschuhe mit folgenden Abmessungen:
Bild 6 Ringkabelschuh
Zur Einhaltung der Isolationsstrecken müssen Sie isolierte Kabelschuhe
verwenden. Andernfalls ist die Crimpzone mit entsprechenden Mitteln
(z.B. durch Überziehen mit Schrumpfschlauch) zu isolieren.
Empfohlen werden Ringkabelschuhe der Reihe PIDG der Fa. Tyco Elec-
tronics.
Pro Anschluss können Sie 2 Kabelschuhe montieren.

Siemens SIPROTEC 7SJ80 Specifications

General

Rated Frequency	50/60 Hz
Rated Current	1 A / 5 A
Operating Temperature	-25°C to +55°C
Storage Temperature	-40°C to +70°C
Current Transformer Inputs	4
Application	Protection of feeders, motors, transformers, and generators
Rated Voltage	100-240 V AC/DC
Communication Protocols	IEC 61850, Modbus, DNP3, IEC 60870-5-103
Display	Graphical LCD
Mounting	Flush mounting
Protection Functions	Overcurrent, Earth fault
Communication Interfaces	Ethernet, RS485
Housing	Plastic
Weight	Approx. 1.5 kg
