16 SIPROTEC 7SJ80 / 7SK80 V4.6, Produktinformation
E50417-K1150-C342-A6, Ausgabestand 07.2010

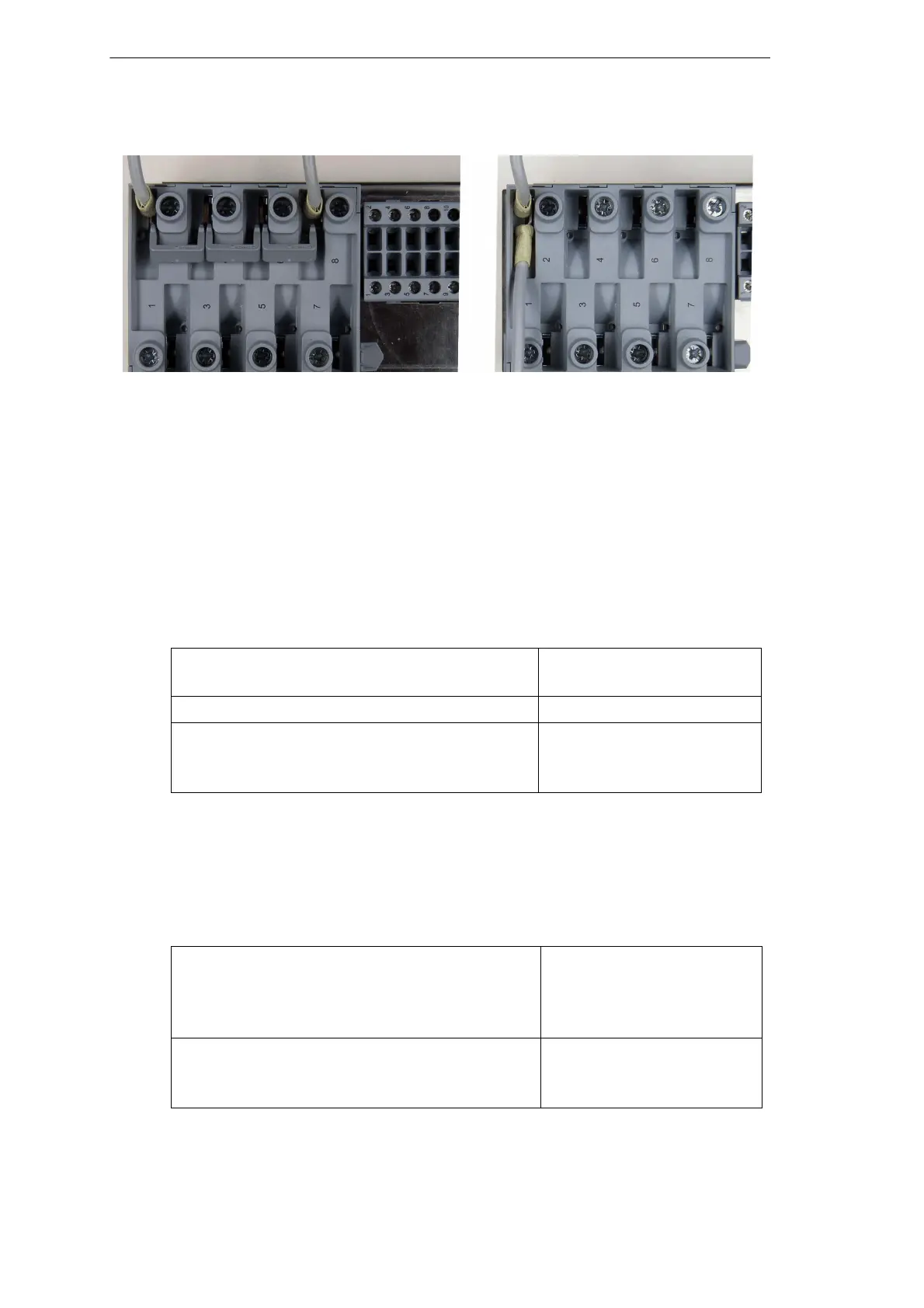

Bild 7 Stromwandleranschluss
Als Einzelleitungen können Sie sowohl Massivleiter als auch Litzenleiter
mit Aderendhülse anklemmen. Je Anschluss können Sie bis zu 2 Einzel-
leitungen gleichen Querschnittes anklemmen.
Alternativ können bei untereinander liegenden Klemmpunkten Brücken
(Best Nr. C53207-A406-D193-1) verwendet werden. Bei der Verwendung
von Brücken sind ausschließlich Ringkabelschuhe zulässig.
Beim Anklemmen von Einzelleitungen sind folgende Leitungsquerschnitte
anklemmbar:
Mechanische Anforderungen und Prüfungen
Die Befestigungselemente und die damit verbundenen Komponenten
sind für folgende mechanische Anforderungen ausgelegt:
Leitungsquerschnitt: AWG 14-10
(2,0 mm
2
bis 5,2 mm
2
)
Aderendhülse mit Kunststoffkragen L = 10 mm oder L = 12 mm
Abisolierlänge:
(bei Einsatz ohne Aderendhülse)
15 mm
Es sind nur massive Kup-
ferleiter zu verwenden.
Zulässiges Anzugsdrehmoment an der
Klemmschraube
2,7 Nm
Bei Massivleitern beträgt
das max. zulässige An-
zugsdrehmoment 2 Nm.
Zulässige Zugkraft je angeschlossenem
Leiter
80 N angelehnt an IEC
60947-1 (VDE 660, Teil
100)

Siemens SIPROTEC 7SJ80 Specifications

General

Rated Frequency	50/60 Hz
Rated Current	1 A / 5 A
Operating Temperature	-25°C to +55°C
Storage Temperature	-40°C to +70°C
Current Transformer Inputs	4
Application	Protection of feeders, motors, transformers, and generators
Rated Voltage	100-240 V AC/DC
Communication Protocols	IEC 61850, Modbus, DNP3, IEC 60870-5-103
Display	Graphical LCD
Mounting	Flush mounting
Protection Functions	Overcurrent, Earth fault
Communication Interfaces	Ethernet, RS485
Housing	Plastic
Weight	Approx. 1.5 kg
