Siemens SIPROTEC 7SJ80 Product Information

23SIPROTEC 7SJ80 / 7SK80 V4.6, Produktinformation
E50417-K1150-C342-A6, Ausgabestand 07.2010
Ethernet-Anschluss
Es gibt 2 Anschlussvarianten nach IEEE 802.3:
 100Base-T (10/100 TX)
elektrisch über eine RJ45-Buchse
 100Base-FL
optisch über Duplex-LC Anschlüsse
Für den Anschluss ist eine der beiden Varianten auszuwählen. Beide sind
nicht gleichzeitig einsetzbar. Die Ethernetschnittstelle auf Port A ist nur in
der Variante RJ45 verfügbar.

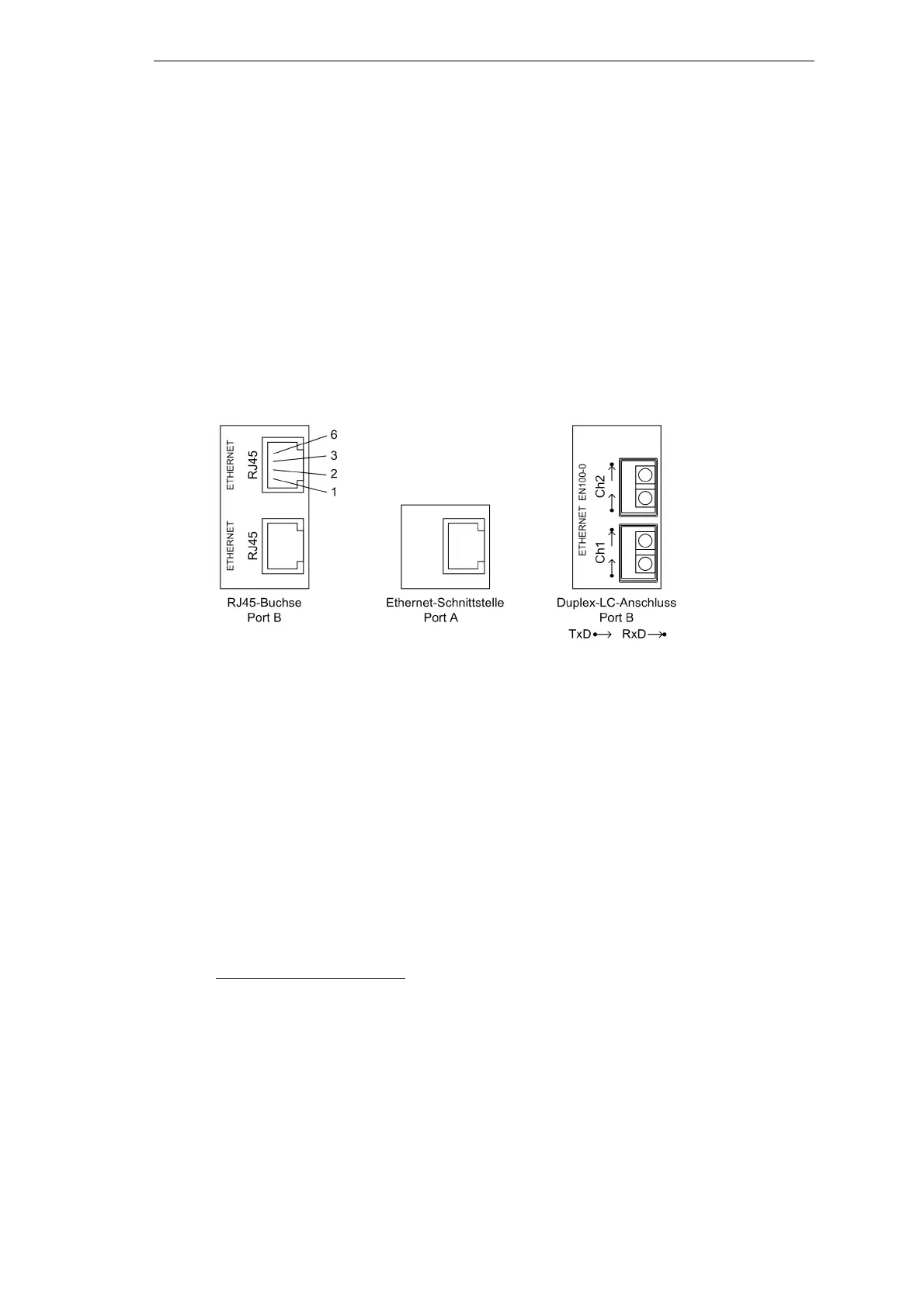

Bild 13 Ethernet-Anschluss
Für 100Base-T
Stecker Typ: RJ45-Stecker nach IEEE 802.3
Leitungen: CAT 5 (paarweise verdrillt und geschirmt)
Für 100Base-FL
LWL-Stecker Typ: Duplex-LC
Faser-Typ: Multimode-LWL
G50 µm/125 µm
G62,5 µm/125 µm
Wellenlänge: λ = ca. 1300 nm
Zulässige Biegeradien: für Innenkabel r
min
= 5 cm
für Außenkabel r
min
= 20 cm

Siemens SIPROTEC 7SJ80 Specifications

General

Rated Frequency	50/60 Hz
Rated Current	1 A / 5 A
Operating Temperature	-25°C to +55°C
Storage Temperature	-40°C to +70°C
Current Transformer Inputs	4
Application	Protection of feeders, motors, transformers, and generators
Rated Voltage	100-240 V AC/DC
Communication Protocols	IEC 61850, Modbus, DNP3, IEC 60870-5-103
Display	Graphical LCD
Mounting	Flush mounting
Protection Functions	Overcurrent, Earth fault
Communication Interfaces	Ethernet, RS485
Housing	Plastic
Weight	Approx. 1.5 kg
