Siemens SIRIUS 3RW40 24 Series User Manual

10 3ZX1012-0RW40-2DA1
Français

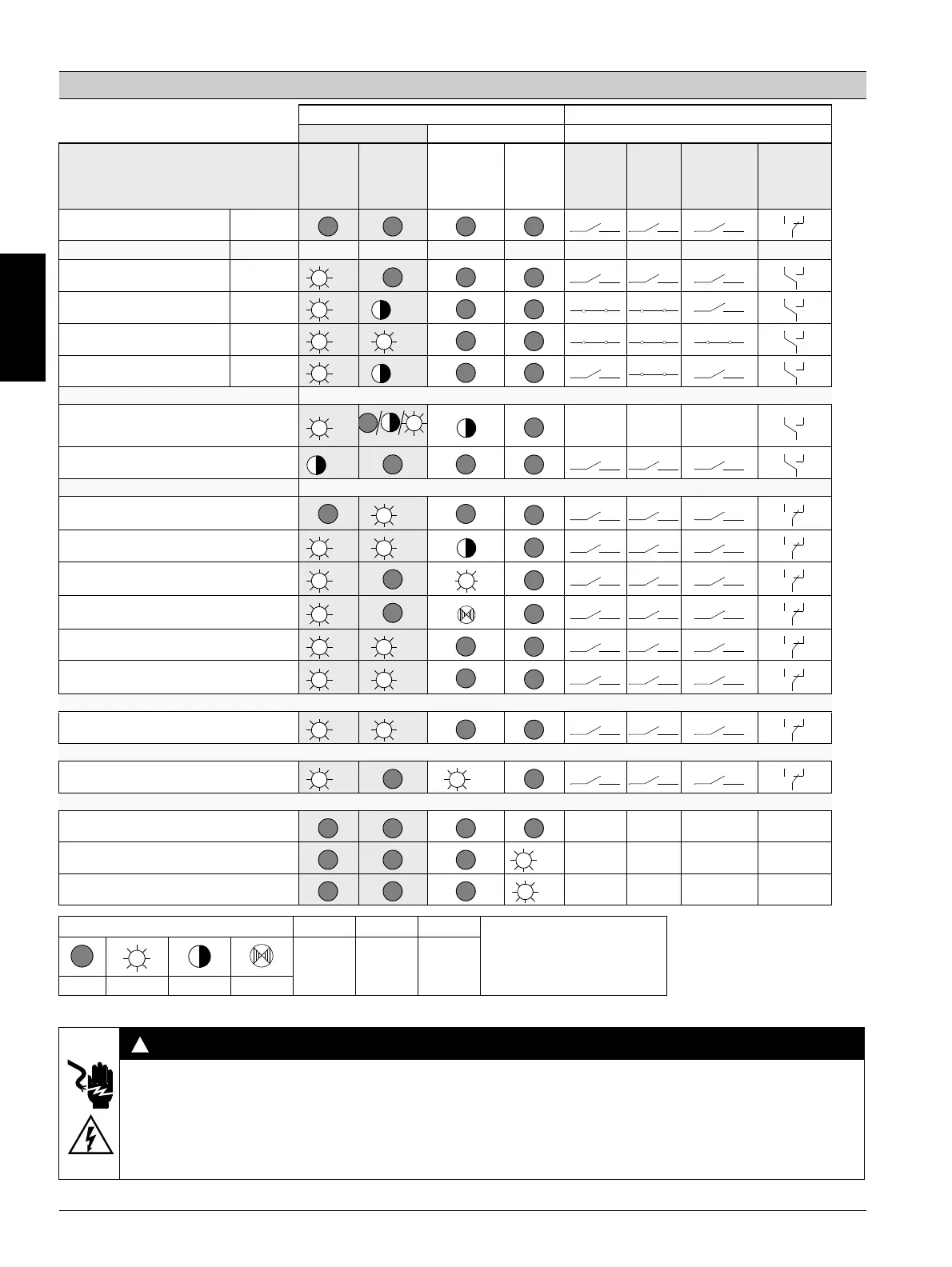

Vue d’ensemble des affichages
LED de signalisation 3RW40 Contacts auxiliaires
Démarreur progressif Protection moteur
3RW40
DEVICE
(rd/gn/ylw)
STATE /
BYPASSED
/ FAILURE
(gn/rd))
OVERLOAD
(rd)
RESET
MODE
(ylw/gn)
13 14
(ON)
13 14
(RUN)
24 23
(BYPASSED)
96 95 98
FAILURE /
OVERLOAD
U
c
= 0
Etat de fonctionnement
IN
Arrêté
0
Démarrage
1
Bypassed
1
Ralentissement
0
Alarme
Réglage I
e
/Class incorrect
Démarrage bloqué, appareil trop chaud
Défauts
Tension d’alimentation de l’électronique
incorrecte
Réglage I
e
/Class incorrect et IN (0 -> 1)
Coupure du moteur par protection
Relais de surcharge / thermistance
Protection des moteurs par thermistance
Rupture de câble / court-circuit
Surcharge thermique appareil
- manque de tension de charge
- coupure de phase, charge non raccordée
Défaut sur l’appareil
Fonction de test
1)
Appuyer sur TEST t > 5 s
RESET MODE (appuyer pour changer)
Reset manuel
Reset automatique
Reset à distance voir la figure 6.2
Affichage des LED
1)
Test Coupure protection moteur
gn
=
ylw
=
rd
=
éteinte allumée clignotante scintillante verte jaune rouge
ATTENTION
Redémarrage automatique.
Peut causer la mort, des lésions graves ou des dommages matériels.
Le réarmement automatique (RESET MODE) ne peut être utilisé dans des applications où le redémarrage inattendu du moteur après
le temps du récupération peut provoquer des lésions ou des dommages matériels importants. L’ordre de marche (de l’API par ex.) doit
être annulé avant de donner l’ordre de réarmement ; en effet, la présence de l’ordre de marche à la suite du réarmement donne lieu à
un redémarrage automatique. Ceci vaut tout particulièrement pour le déclenchement de protection du moteur. Pour des raisons de
sécurité, il est recommandé d’intégrer la sortie de signalisation de défauts groupés (bornes 95 et 96) à la commande.
gn
gn
gn
gn
gn
gn
gn
gn
gn
gn
ylw
rd
gn
rd
gn
gn
ylw
rd
gn
rd
rd
rd
gn
rd
ylw
gn
!

Siemens SIRIUS 3RW40 24 Series Specifications

General

Number of poles	3
Soft starter type	Solid-state
Integrated bypass contact system	Yes
Insulation voltage rated value	690 V
Adjustable motor current	Yes
Type of voltage of the control supply voltage	AC/DC
Relative negative tolerance of the control supply voltage at AC at 50 Hz	-15 %
Relative negative tolerance of the control supply voltage at AC at 60 Hz	-15 %
Number of CO contacts for signaling	0
Installation altitude at height above sea level maximum	2000 m
Height	170 mm
Degree of protection	IP20
Control voltage	24 V DC
Product brand name	Siemens
Product function	Overload protection
Reference identifier acc. to DIN EN 81346-2	K
Reference identifier acc. to DIN EN 61346-2	K
Operating frequency rated value	50 ... 60 Hz
Relative positive tolerance of the control supply voltage at AC at 50 Hz	10 %
Relative positive tolerance of the control supply voltage at AC at 60 Hz	10 %
Ambient temperature during operation	-20°C to +60°C
