Schnellinbetriebnahmeanleitung
1. Sanftstarter ausschalten
(IN 1 -> 0).
2. Anlaufzeit reduzieren
(Poti nach links drehen)
oder
3. wenn Strombegrenzung
eingestellt ist, Begren-
zungswert erhöhen (Poti
nach rechts drehen).
1. Sanftstarter aus-
schalten (IN 1 -> 0).
2. Anlaufzeit erhöhen
(Poti nach
rechts drehen).
3. Strombegrenzungs-
wert reduzieren
(Poti nach
links drehen).
1. Sanftstarter ausschalten
(IN 1 -> 0).
2. Startspannung erhöhen
(Poti nach rechts drehen)
oder
3. wenn Strombegrenzung
eingestellt ist, Begren-
zungswert erhöhen (Poti
nach rechts drehen).
1. Sanftstarter aus-
schalten (IN 1 -> 0).
2. Startspannung
reduzieren (Poti
nach links drehen).
Der Motor erreicht
seine Nenndrehzahl
- mit zu schnellem
Momentenanstieg
- schneller als
gewünscht,
mit zu hohem
Anlaufstrom
Der Motor
erreicht seine
Nenndrehzahl
- langsamer als
gewünscht
- gar nicht
(bleibt hängen)
Der Motor
läuft nicht
sofort los
und brummt
Motor:
Der Motor
läuft mit
Momenten-
schlag an
Auslaufzeit erhöhen
(Poti nach rechts drehen)
Auslaufzeit reduzieren
(Poti nach links drehen)
Sanftauslauf
Der Motor bleibt
abrupt, nicht sanft
stehen.
Der Motor läuft zu
lange nach.

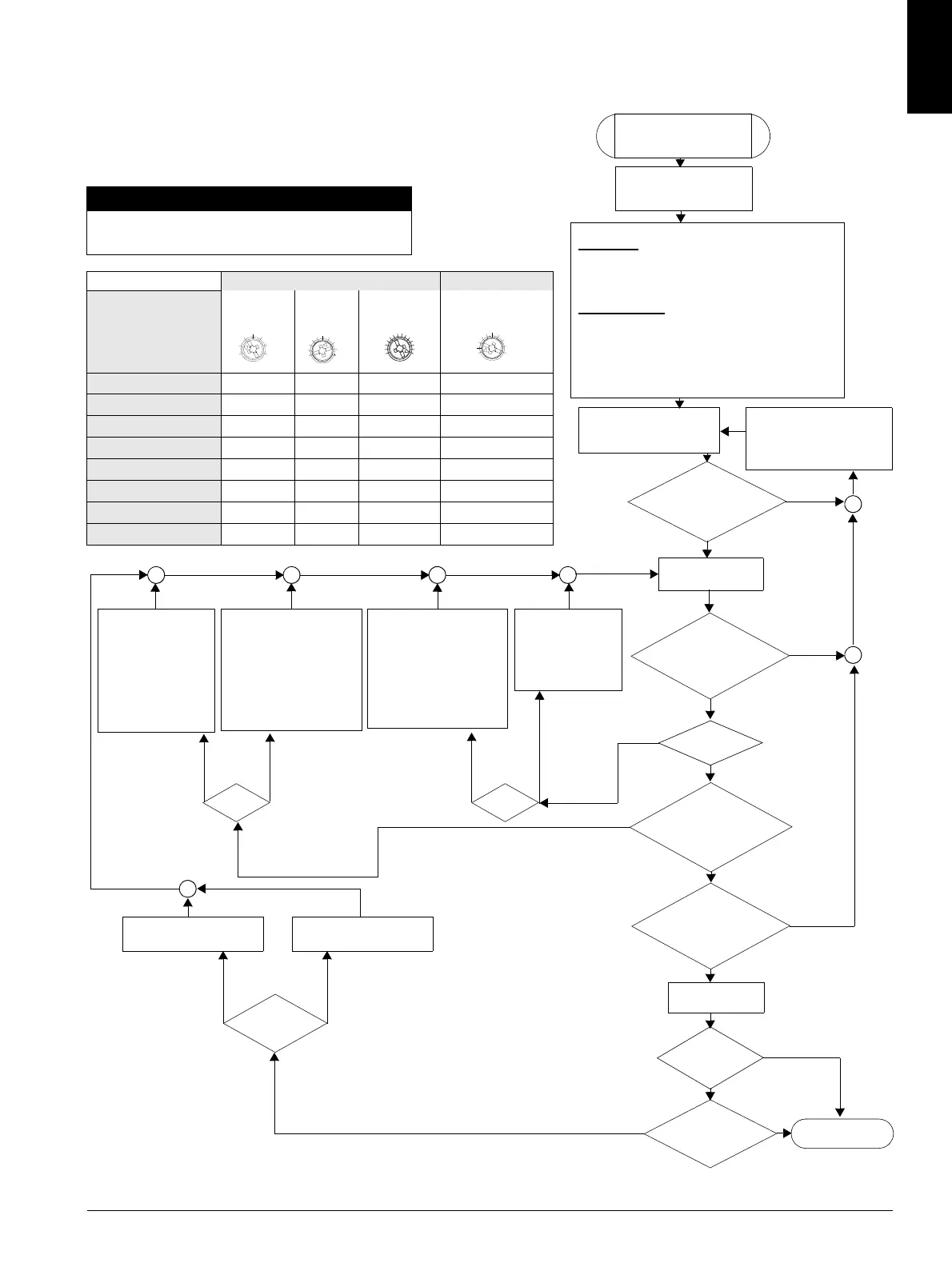

Schnellinbetriebnahme
3RW40 SIRIUS
Sanftstarter
1. Verdrahtungskontrolle
- Steuerteil und
- Leistungsteil
2. Gerät parametrieren
Motorschutz
- am I
e
-Einsteller Motorbemessungsstrom des
Antriebs einstellen
- am CLASS-Schalter erforderliche Abschaltklasse
einstellen.
Sanftstartfunktion
- Strombegrenzungswert (x I
e
)
- Anlaufzeit (s)
- Startspannung (%)
- Auslaufzeit (s)
auf gewünschte Werte einstellen (siehe Tabelle
Einstellungsvorschlag).
3. Spannungen im Steuer-
und Hauptstromkreis über-
prüfen und zuschalten.
Über LED-Anzeige und
Zustandstabelle Fehlerursa-
che ermitteln und beheben.
(siehe Seite 4)
LED "DEVICE"
grünes Dauerlicht,
die anderen LEDs
sind aus?
nein
4. Sanftstarter ein-
schalten (IN 0 -> 1)
LEDs:
"DEVICE" grün Dauerlicht,
"STATE/BYPASSED"
blinkt grün?
Motor läuft
sanft an?
Motor
erreicht zügig,
innerhalb der gewünschten
Zeit seine Nenn-
drehzahl?
LEDs:
"DEVICE" grün
Dauerlicht, "STATE/
BYPASSED" grün
Dauerlicht?
Sanftstarter aus-
schalten (IN 1 -> 0)
Welche
Auslaufart ist
gewählt?
Motor
kommt wie gewünscht
zum Stillstand?
Inbetriebsetzung
beendet
Motor:
nein
nein
nein
nein
nein
Thermistoranschluss (nur 3RW40.-.TB0.)
– Anschluss Thermoclick gemäß Bild 6.3 (Drahtbrücke entfernen)
– Anschluss PTC Typ A gemäß Bild 6.4 (Drahtbrücke entfernen)
VORSICHT
Gefahr von Sachschäden.
Anschluss an nicht belegte Klemmen ist unzulässig.
Einstellungsvorschlag Anlauf Parameter Auslauf Parameter
Start-
spannung %
Anlaufzeit s
Strombegren-
zungswert
Auslaufzeit s
Applikation
Förderband
70 10
5xI
e
5
Rollenförderer
60 10
5xI
e
5
Kompressor
50 10
4xI
e
0
kleiner Ventilator
40 10
4xI
e
0
Pumpe
40 10
4xI
e
10
Hydraulikpumpe
40 10
4xI
e
0
Rührwerk
40 20
4xI
e
0
Fräsmaschine
40 20
4xI
e
0
40
100%
0
5
10
20s
e
xI
5
1.3
5
10
0
20s
Sanftauslauf
ja
ja
ja
ja
ja
ja
ja
ja
Freier Auslauf
