3ZX1012-0RW40-1AA1 23
Прибор для плавного запуска двигателей 3RW405, 3RW407 Русский
Русский
Перед установкой, вводом в эксплуатацию или обслуживанием устройства необходимо прочесть и понять данное руководство.
Допустимые установленные значения тока двигателя в зависимости от настройки CLASS при температуре
окружающей среды 40° C
1. Начать программирование: Держите кнопку "RESET MODE" ("СБРОС РЕЖИМА") (2) нажатой дольше 2 секунд до тех пор, пока
светодиод "DEVICE" ("УСТРОЙСТВО") (5) не начнёт мерцать зеленым светом. Держите кнопку "RESET MODE" (2) нажатой и
одновременно нажмите кнопку "RESET/TEST" ("СБРОС/ТЕСТ") (1) дольше 1 с, пока светодиод "DEVICE" (5) на устройстве не начнёт
светится красным светом.
2. Показать режим:
Светодиод "STATE/BYPASSED" ("СОСТОЯНИЕ/БАЙПАС") (6) мигает зеленым светом: Режим ON. Светодиод "STATE/
BYPASSED" (6) мерцает зеленым светом: Режим RUN (РАБОТА).
3. Поменять режим:
Нажать кнопку "RESET MODE" (2)
4. Завершить программирование и сохранить настройки: Держите кнопку "RESET/TEST" ("СБРОС/ТЕСТ") (1) дольше 1 с до тех пор, пока
светодиод "DEVICE" (5) не начнёт светиться зеленым светом.
ОПАСНО
ОСТОРОЖНО
Опасное напряжение.
Опасность для жизни или возможность тяжелых травм.
Перед началом работ отключить подачу питания к
установке и к устройству.
Безопасность работы устройства гарантируется только при
использовании сертифицированных компонентов.
ОПАСНО
Опасное напряжение.
Опасность для жизни или возможность тяжелых травм.
Во избежание получения электрического удара или сильного ожога нельзя прикасаться к клеммам устройства управления
двигателем, когда устройство находится под напряжением. На выходных клеммах имеется напряжение, даже если устройство
управления двигателем находится в выключенном состоянии.
ВНИМАНИЕ
Устройство плавного пуска 3RW40 исполнен в качестве устройства класса А радиопомех. Использования данного изделия
вжилых помещениях может привести к возникновению радиопомех.

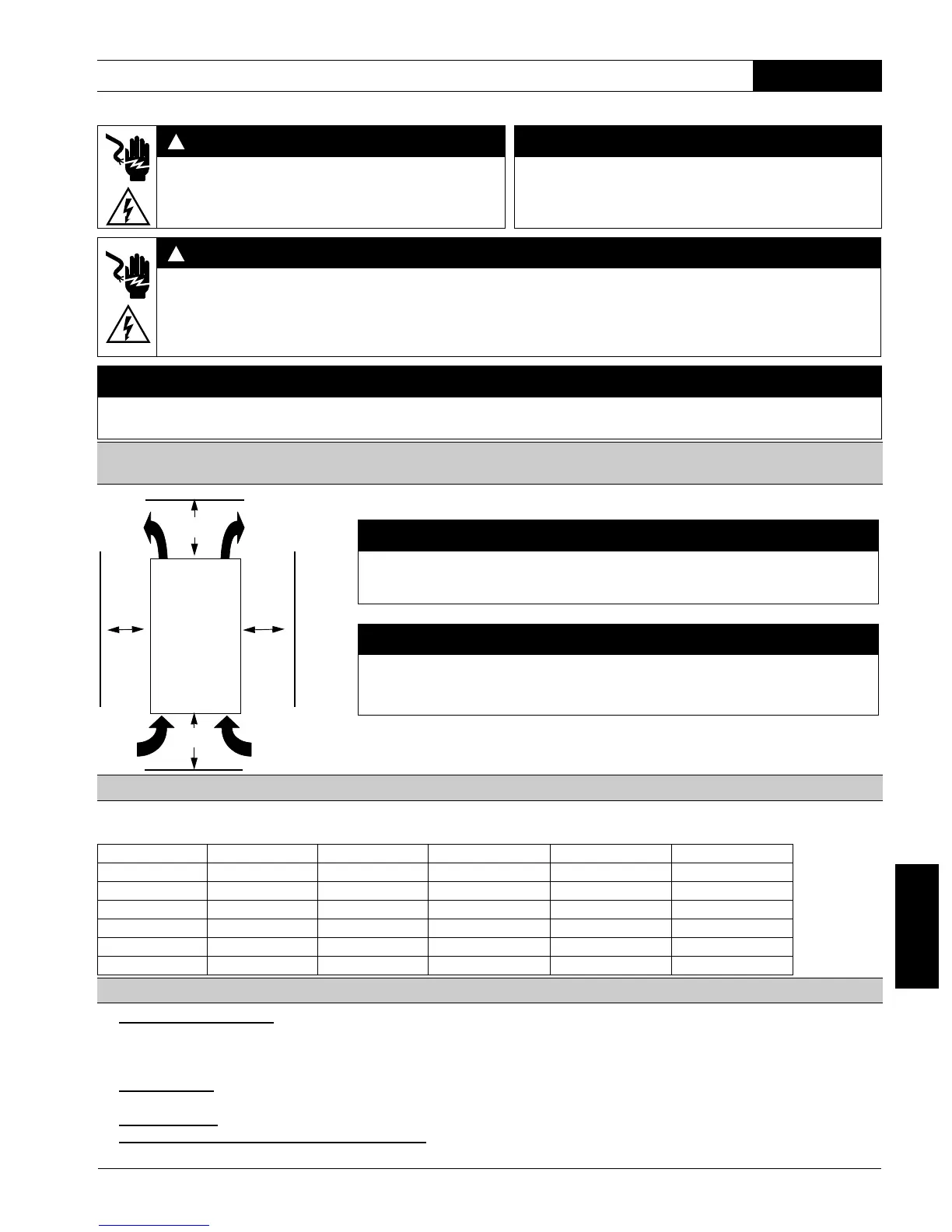

Монтажное расстояние при сепаратном монтаже (расположение плотно друг к другу см. системное
руководство для устройства плавного пуска)
Установленные значения тока двигателя
I
e
[A] I
мин
[A] I
макс
[A] CLASS 10 I
макс
[A] CLASS 15 I
макс
[A] CLASS 20
3RW40 55-.BB.. 134 59 134 134 124
3RW40 56-.BB.. 162 87 162 152 142
3RW40 73-.BB.. 230 80 230 210 200
3RW40 74-.BB.. 280 130 280 250 230
3RW40 75-.BB.. 356 131 356 341 311
3RW40 76-.BB.. 432 207 432 402 372
Программирование выхода ON/RUN, клеммы 13/14 (заводская настройка: ON) (графическая часть, рис. 3)
ВНИМАНИЕ
Учитывайте при монтаже устройства указанные расстояния, для обеспечения
возможности циркулирования достаточного количества воздуха, необходимого для
охлаждения. Охлаждающий воздух в устройстве движется снизу вверх.
ОСТОРОЖНО
Опасность материального ущерба.
Следите, чтобы в устройство плавного пуска не попадали жидкость, пыль или проводящий
предмет.
1
1
3
5
2
4
6
5
мм
[
0.2
дюйм
]
5
мм
[
0.2
дюйм
]
100
мм
[
4
дюйм
]
75
мм
[
3
дюйм
]
