1.2 Estructura del compartimento y variantes para unidades
extraíbles con convertidores de frecuencia
1.2 Compartment design and versions of withdrawable units
with frequency converters
Encontrará más
información en el instructivo "Celdas con
derivaciones extraíbles".
Please
refer to
the operating instruction
s
"
Cubicles with
f
eeders in
withdrawable-unit design" for further information.
Canal de barras insertable
Plug-in bus duct
Aberturas para contactos de
seccionamiento
Openings for contacts
Panel separador cerrado
barrier closed
Panel separador con
ranuras de ventilación
Partition with ventilation
slots
Fondo del compartimento
Compartment bottom
Caja de pantalla encima de
terminales de conexión
Circuito principal
Shield box over
connection terminals
for main circuit
Canducto de ventilación
con tapa de cierre
Ventilation shaft with
ventilation shutter
Panel separador hacia el canal de salida de aire
Barrier to the air exhaust duct
Compartimento de
conexión de cables
Cable connection
compartment
Entrada de aire
Delivery air
Salida de aire
air exhaust
Ventilador
fan
Canal de salida
de aire
air exhaust duct
Unidad extraíble con
convertidor
de frecuencia
Withdrawable unit with
frequency converter

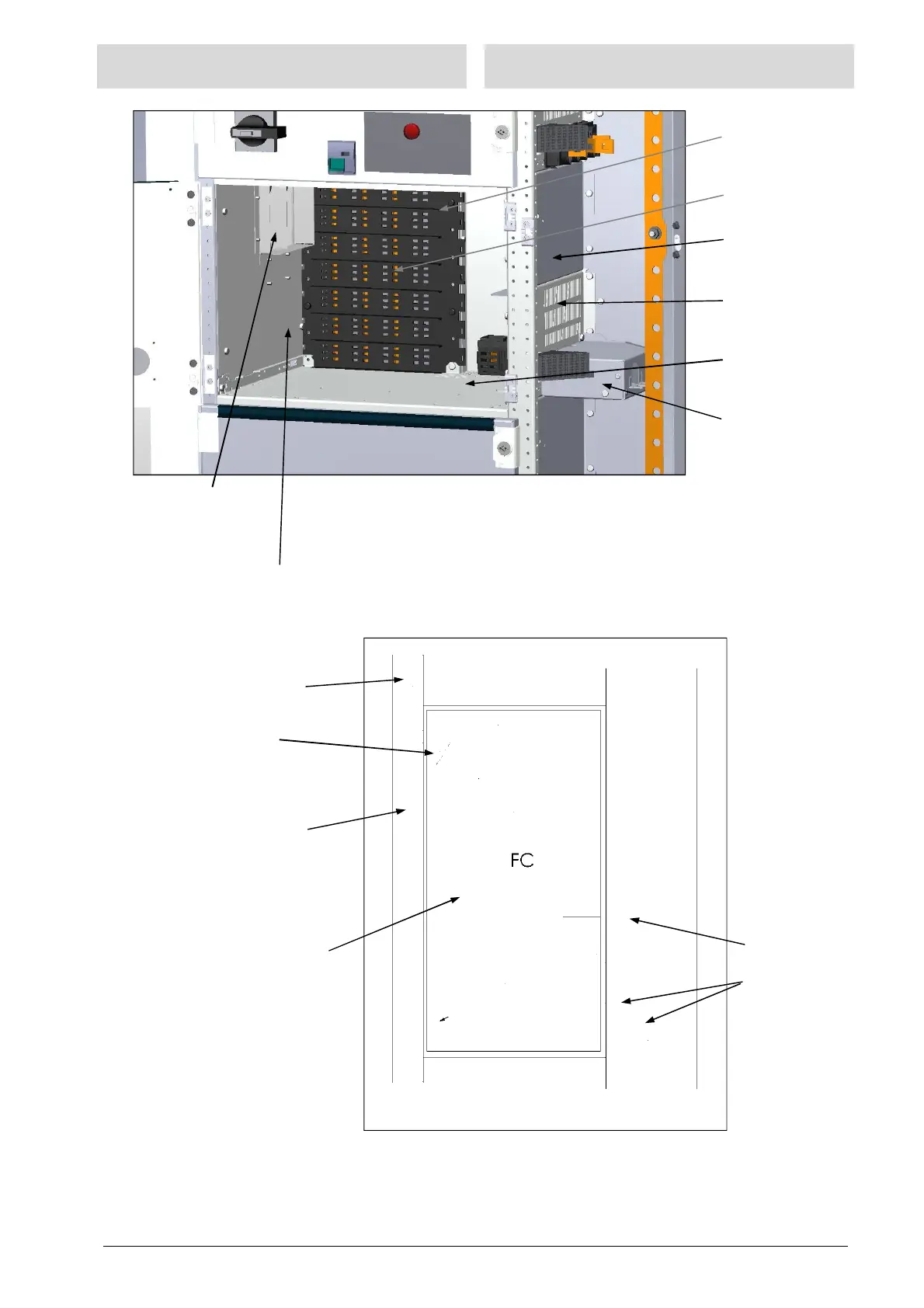

Principio de la ventilación en unidad extraíble con convertidor de frecuencia
Principle of ventilation in the withdrawable unit with frequency converter
