2.1 Acceso al conjunto de embarrado principal con posición de
embarrado principal atrás
2.1 Access to main busbar cubicle joints with main busbar
location at rear
El procedimiento para interconectar los embarrados principales se
describe en el instructivo 8PQ9800-7AA71, apartado 2.
Implementing the main busbar connection is described in operating
instructions 8PQ9800-7AA71 section 2.
2.2 Conexión al embarrado vertical
2.2 Connection to the vertical busbars

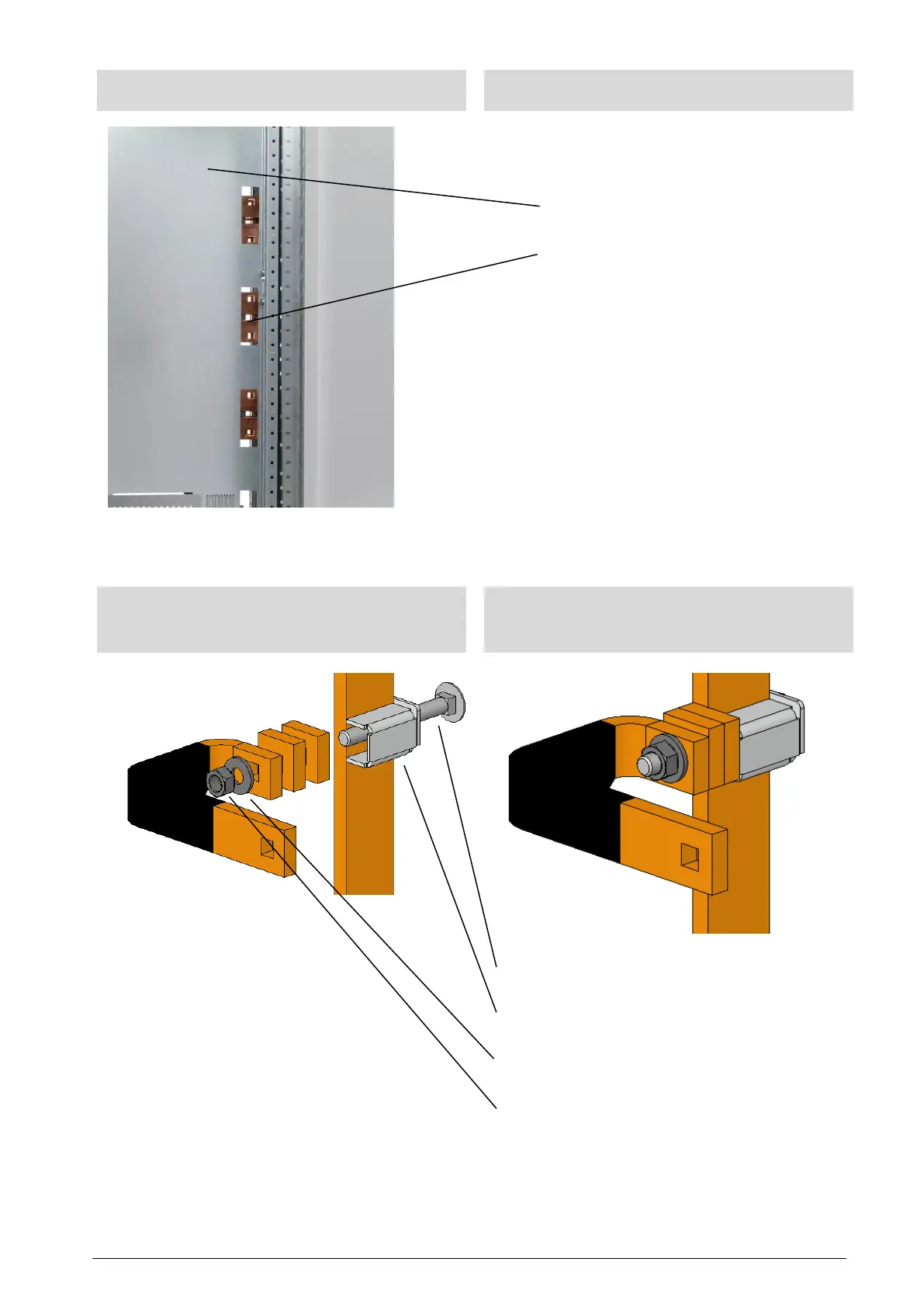

2.2.1 Conexión con barra (embarrado vertical 1x40x10 /
2x40x10) de 10 mm de grosor
2.2.1 Connection with bars (vertical busbar 1x40x10 / 2x40x10)
with 10mm bar thickness
Tornillo de cabeza alomada DIN 603 M10-8.8
Coach bolt DIN 603 M10-8.8
Abrazaderas de barras
Bar clamp
Arandela Belleville DIN 6796-10-FSt
Strain washer DIN 6796-10-FSt
Tuerca hexagonal ISO 4032-M10-8, par de apriete 40 Nm
Hexagonal nut ISO 4032-M10-8 - tightening torque 40 Nm
Compartimento de conexión de cables
Cable connection compartment
Aberturas de acceso para interconectar los
embarrados principales
Openings for access for main busbar connection
