Siemens UH50 Series User Manual

Siemens Building Technologies CE2B5324xx 08.08.2017 24

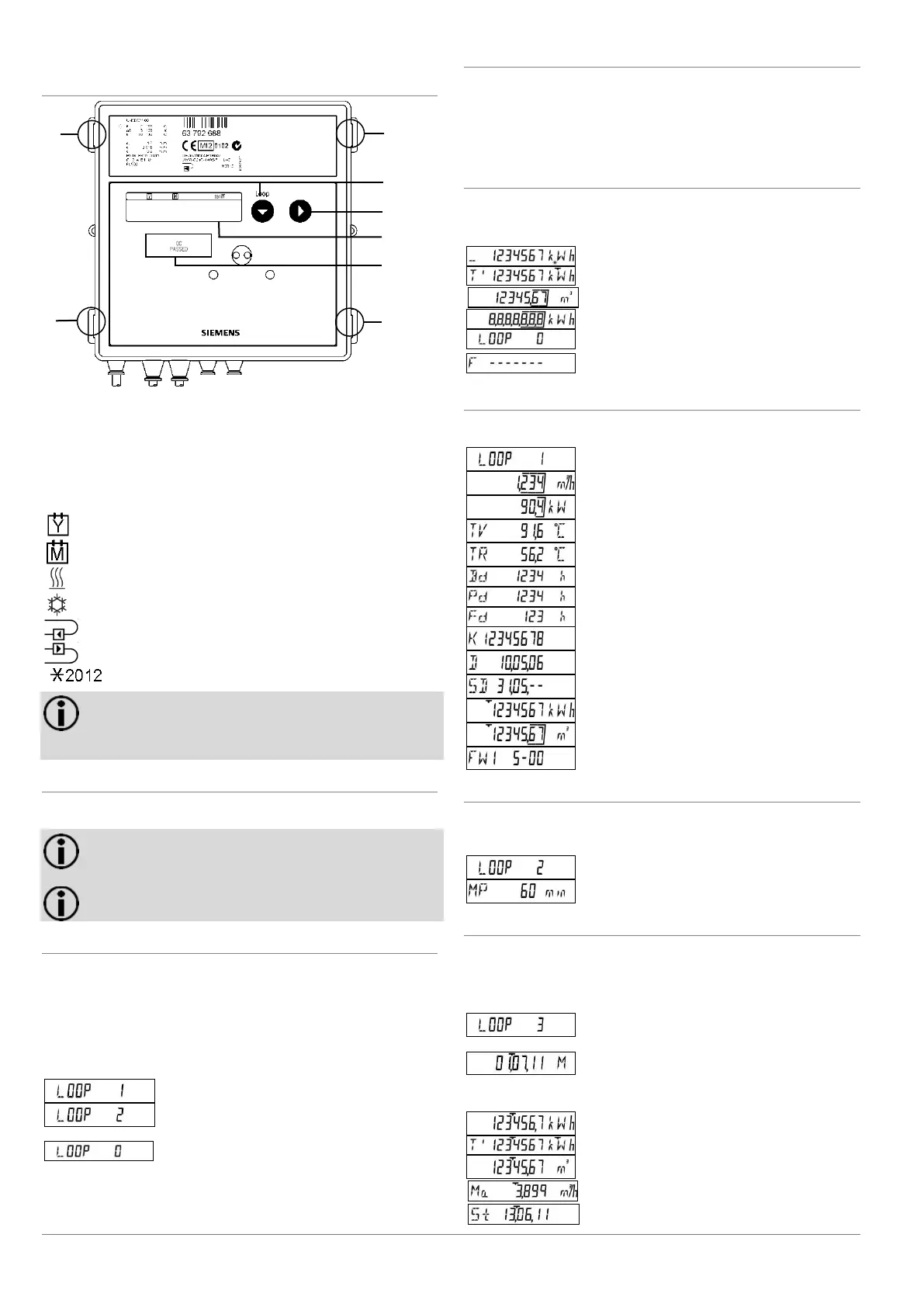

3. Rukovanje
3.1 Upravljački elementi
Broj
Opis
1; 6; 7; 8
Ručke poklopca
2
Tipka 1
3
Tipka 2
4
LCD zaslon
5
Sigurnosna oznaka
Simbol
Opis
Oznaka: vrijednost prethodne godine
(vrijednost određenog datuma)
Oznaka: vrijednost prethodnog mjeseca
Simbol za mjerač toplinske energije
Simbol za mjerač rashladne energije
Mjesto ugradnje: povrat
Mjesto ugradnje: prolaz
Godina proizvodnje
Napomena: Ovisno o parametriranju uređaja, od ovog
opisa mogu odstupati kako opseg prikaza tako i prika-
zani podaci. Osim toga mogu biti blokirane određene
funkcije tipki.
3.2 Prikazivanje aktualnog stanja mjerača
Mjerač prikazuje aktualnog stanje mjerača u kWh, MWh, MJ ili
GJ.
Napomena: Radi izbjegavanja grešaka pri očitavanju,
mjesta iza zareza prikazanih vrijednosti obilježene su
okvirom.
Napomena: Kalibrirane vrijednosti prepoznatljive su
po dodatno prikazanom simbolu zvijezde.
Prikazivanje vrijednosti
Za prikazivanje vrijednosti prijeđite na servisne petlje. Postu-
pajte kako slijedi:
 Pritisnite tipku 1 za prebacivanje iz korisničke petlje u
servisne petlje.
Prikazi mjerača razmješteni su na nekoliko razina (LOOP).
 Da biste prebacili prikaz na drugi LOOP, pritisnite tipku 1.
LCD-prikaz prikazuje vrijednosti koje slijede jedna za drugom:
Servisna petlja 1
Servisna petlja 2
...
...
Glava petlje
Nakon zadnje petlje ponovno se prikaže korisnička petlja
LOOP 0.
Prebacivanje unutar petlje
Za prebacivanje na sljedeću vrijednost prikaza unutar petlje
postupajte kako slijedi:
 Pritisnite tipku 2.
Nakon zadnje vrijednosti prikaza ponovno se prikaže prva
vrijednost prikaza.
Korisnička petlja „LOOP 0“
Mjerač se nalazi u korisničkoj petlji „LOOP 0“.
 Pritisnite tipku 2 da bi se prikazala sljedeća vrijednost.
LCD-prikaz prikazuje vrijednosti koje slijede jedna za drugom:
Kumulirana energija sa statusom tarife
Registar tarife 1 (opcionalno)
Kumulirana zapremina
Segmentni test
Glava petlje
Dojava greške s brojčanom oznakom greške (samo ako
postoji greška)
Servisna petlja 1 „LOOP 1“
Servisna petlja 1 prikazuje detalje aktualnog mjerenja.
LCD-prikaz prikazuje vrijednosti koje slijede jedna za drugom:
Glava petlje
Trenutačni protok
Trenutačna snaga
TV aktualna temperatura topla strana,
TR aktualna temperatura hladna strana
u 2 s-izmjeni
Radno vrijeme
Radno vrijeme s protokom
Vrijeme izostanka
Vlasnički broj, 8-znamenkast
Datum
Godišnji zadani dan (DD.MM)
Energija prethodne godine na zadani dan
Zapremina prethodne godine na zadani dan
Firmware - verzija
Servisna petlja 2 „LOOP 2“
Servisna petlja 2 prikazuje mjerno razdoblje za utvrđivanje
maksimuma.
LCD-prikaz prikazuje vrijednosti koje slijede jedna za drugom:
Glava petlje
Mjerno razdoblje za utvrđivanje maksimuma
Servisna petlja 3 „LOOP 3“
Servisna petlja 3 prikazuje mjesečne vrijednosti.
 Pritisnite tipku 2 za prikazivanje mjesečnih vrijednosti.
Prikaže se zadani dan aktualnog mjeseca.
 Pritisnite tipku 1 za odabir željenog mjeseca.
Glava petlje
…
…
Zadani dan za srpanj 2011.
 Pritisnite tipku 2 za prikazivanje pripadajućih vrijednosti.
LCD-prikaz prikazuje vrijednosti koje slijede jedna za drugom:
Energija na zadani dan
Registar tarife 1 na zadani dan
Zapremina na zadani dan
Maks. protok na zadani dan,
u 2 s-izmjeni s pečatom datuma
3
4
5
8
7
1
2
6
