Siemens UH50 Series User Manual

Siemens Building Technologies CE2B5324xx 08.08.2017 34
Ο μετρητής διαθέτει μπαταρίες λιθίου. Μην
απορρίπτετε τον μετρητή και τις μπαταρίες στα
οικιακά απορρίμματα. Ακολουθήστε τους τοπικούς
κανονισμούς και τη νομοθεσία για την απόρριψη.
Μετά τη χρήση μπορείτε να παραδώσετε τις
μπαταρίες λιθίου στον κατασκευαστή προκειμένου
αυτός να τις απορρίψει με τον ενδεδειγμένο τρόπο.
Για την αποστολή τηρήστε τις νομικές διατάξεις οι
οποίες ρυθμίζουν μεταξύ άλλων τη δήλωση και τη
συσκευασία επικίνδυνων εμπορευμάτων.
Μην ανοίγετε τις μπαταρίες. Μη φέρνετε τις
μπαταρίες σε επαφή με το νερό και μην τις εκθέτετε
σε θερμοκρασίες μεγαλύτερες από 80 °C.
Ο μετρητής δεν διαθέτει αντικεραυνική προστασία.
Εξασφαλίστε την αντικεραυνική προστασία μέσω της
εγκατάστασης του κτιρίου.
Καλύψτε μόνο μία θέση για την τροφοδοσία τάσης.
Μην αφαιρείτε το κόκκινο κάλυμμα φραγής.

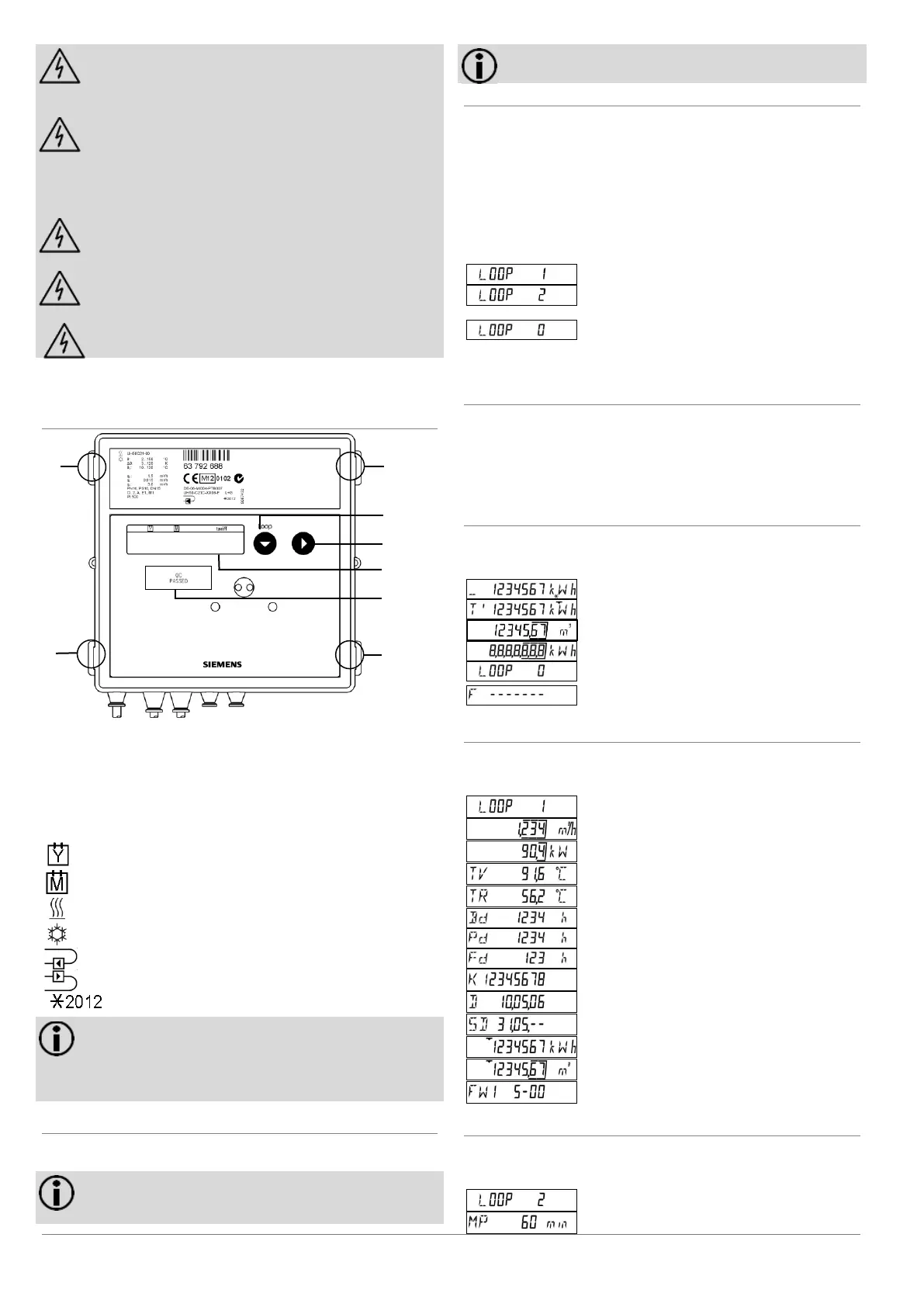

3. Χειρισμός
3.1 Χειριστήρια
Αριθμός
Περιγραφή
1; 6; 7; 8
Ασφάλειες καπακιού
2
Πλήκτρο 1
3
Πλήκτρο 2
4
LCD
5
Σφραγίδα ασφαλείας
Σύμβολο
Περιγραφή
Χαρακτηρισμός: Τιμή προηγούμενου έτους (τιμή ημέρας
αναφοράς)
Χαρακτηρισμός: Τιμή προηγούμενου μήνα
Σύμβολο για το μετρητή θερμότητας
Σύμβολο για το μετρητή ψύχους
Θέση τοποθέτησης: επιστροφή
Θέση τοποθέτησης: κυκλοφορία
Έτος κατασκευής
Υπόδειξη: Το πλήθος των ενδείξεων και οι
εμφανιζόμενες τιμές μπορεί να διαφέρουν από την
περιγραφή, ανάλογα με την παραμετροποίηση της
συσκευής. Επιπλέον ενδέχεται να έχουν κλειδωθεί
ορισμένες λειτουργίες πλήκτρων.
3.2 Εμφάνιση τρέχουσας ένδειξης μετρητή
Ο μετρητής δείχνει την τρέχουσα ένδειξη σε kWh, MWh, MJ ή
GJ.
Υπόδειξη: Για να αποφεύγονται τα σφάλματα
ανάγνωσης, τα δεκαδικά ψηφία των τιμών ένδειξης
μετά την υποδιαστολή περιβάλλονται από ένα πλαίσιο.
Υπόδειξη: Οι βαθμονομημένες τιμές υποδηλώνονται
με ένα πρόσθετο σύμβολο αστερίσκου.
Εμφάνιση τιμών
Για την εμφάνιση των τιμών μεταβείτε στους βρόχους service.
Ενεργήστε ως εξής:
 Πιέστε το πλήκτρο 1, για να μεταβείτε από το βρόχο χρήστη
στο βρόχο service.
Οι ενδείξεις του μετρητή είναι ταξινομημένες σε περισσότερα
επίπεδα (LOOPs).
 Για την εναλλαγή των ενδείξεων μεταξύ των LOOP,
πατήστε το πλήκτρο 1.
Η ένδειξη LCD εμφανίζει διαδοχικά τις εξής τιμές:
Βρόχος service 1
Βρόχος service 2
...
...
Κεφαλή βρόχου
Μετά τον τελευταίο βρόχο εμφανίζεται πάλι ο βρόχος χρήστη
LOOP 0.
Μεταγωγή σε έναν βρόχο
Για τη μεταγωγή στην επόμενη τιμή ένδειξης εντός βρόχου
ενεργήστε ως εξής:
 Πιέστε το πλήκτρο 2.
Μετά την τελευταία τιμή ένδειξης εμφανίζεται πάλι η πρώτη
τιμή ένδειξης.
Βρόχος χρήστη "LOOP 0"
Ο μετρητής βρίσκεται στο βρόχο χρήστη "LOOP 0".
Πατήστε το πλήκτρο 2 για τη μετάβαση στην επόμενη τιμή
ένδειξης.Η ένδειξη LCD εμφανίζει διαδοχικά τις εξής τιμές:
συσσωρευμένη ενέργεια με κατάσταση τιμολογίου
Μητρώο τιμολογίου 1 (προαιρετικά)
Συσσωρευμένος όγκος
Δοκιμή στοιχείων
Κεφαλή βρόχου
Μήνυμα σφάλματος με κωδικό σφάλματος (μόνο όταν
υπάρχει σφάλμα)
Βρόχος service 1 "LOOP 1"
Ο βρόχος service 1 εμφανίζει λεπτομέρειες της τρέχουσας
μέτρησης.
Η ένδειξη LCD εμφανίζει διαδοχικά τις εξής τιμές:
Κεφαλή βρόχου
Τρέχουσα ροή
Τρέχουσα ισχύς
TV τρέχουσα θερμοκρασία θερμής πλευράς,
TR τρέχουσα θερμοκρασία ψυχρής πλευράς;
σε βήμα αλλαγής 2 δευτερολέπτων
Χρόνος λειτουργίας
Χρόνος λειτουργίας με ροή
Ελλειμματικός χρόνος
Αριθμός ιδιοκτησίας, 8ψήφιος
Ημερομηνία
Ετήσια ημέρα αναφοράς (ΗΗ.MM)
Ενέργεια προηγούμενου έτους, κατά την ημέρα αναφοράς
Όγκος προηγούμενου έτους, κατά την ημέρα αναφοράς
Έκδοση υλικολογισμικού
Βρόχος service 2 "LOOP 2"
Ο βρόχος service 2 εμφανίζει την περίοδο μέτρησης για τον
υπολογισμό της μέγιστης τιμής.
Η ένδειξη LCD εμφανίζει διαδοχικά τις εξής τιμές:
Κεφαλή βρόχου
Περίοδος μέτρησης για τον υπολογισμό της μέγιστης τιμής
3
4
5
8
7
1
2
6
