Nur ein Fach für die Spannungsversorgung bestü-
cken. Rote Sperrklappe nicht entfernen.
3. Bedienen

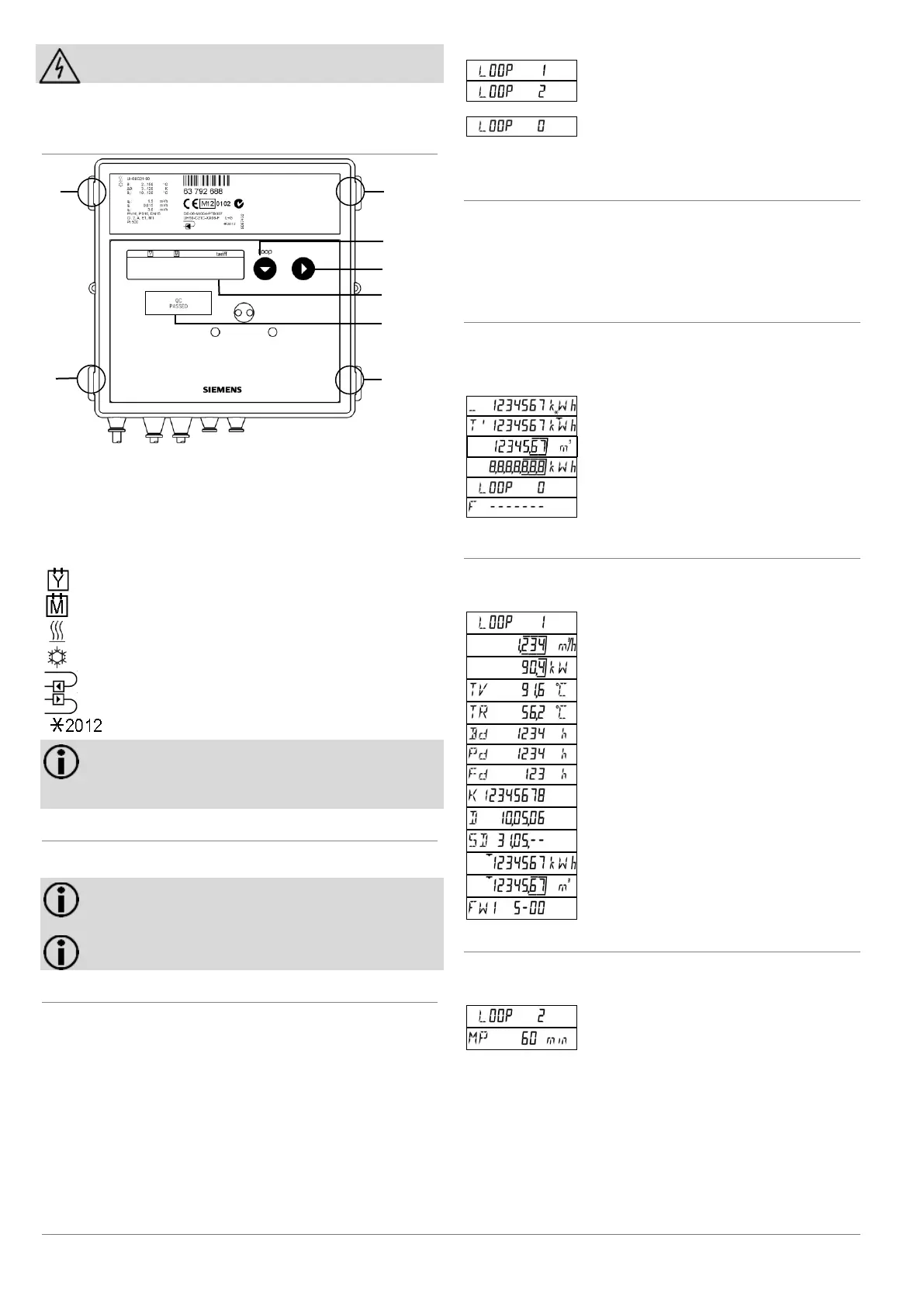

3.1 Bedienelemente
Nummer
Beschreibung
1; 6; 7; 8
Deckellaschen
2
Taste 1
3
Taste 2
4
LCD
5
Sicherungsmarke
Symbol
Beschreibung
Kennzeichnung: Vorjahreswert (Stichtagswert)
Kennzeichnung: Vormonatswert
Symbol für Wärmezähler
Symbol für Kältezähler
Einbauort: Rücklauf
Einbauort: Vorlauf
Herstellungsjahr
Hinweis: Je nach Geräteparametrierung können so-
wohl Anzeigeumfang als auch angezeigte Daten von
dieser Beschreibung abweichen. Darüber hinaus kön-
nen bestimmte Tastenfunktionen gesperrt sein.
3.2 Aktuellen Zählerstand anzeigen
Der Zähler zeigt den aktuellen Zählerstand in kWh, MWh, MJ
oder GJ an.
Hinweis: Um Fehler beim Ablesen zu vermeiden, sind
die Nachkommastellen von angezeigten Werten durch
eine Umrahmung gekennzeichnet.
Hinweis: Geeichte Werte sind an einem zusätzlich
angezeigten Stern-Symbol erkennbar.
Werte anzeigen
Zum Anzeigen der Werte wechseln Sie in die Serviceschleifen.
Gehen Sie wie folgt vor:
 Drücken Sie die Taste 1, um von der Nutzerschleife in die
Serviceschleifen umzuschalten.
Die Anzeigen des Zählers sind in mehreren Ebenen (LOOPs)
angeordnet.
 Zum Umschalten der Anzeigen zwischen den LOOPs,
drücken Sie die Taste 1.
Das LCD zeigt nacheinander folgende Werte:
Serviceschleife 1
Serviceschleife 2
...
...
Nutzerschleife 0
Nach der letzten Schleife erscheint wieder die Nutzerschleife
LOOP 0.
Weiterschalten in einer Schleife
Zum Weiterschalten auf den nächsten Anzeigewert innerhalb
einer Schleife gehen Sie wie folgt vor:
 Drücken Sie die Taste 2.
Nach dem letzten Anzeigewert erscheint wieder der erste An-
zeigewert.
Nutzerschleife „LOOP 0“
Der Zähler befindet sich in der Nutzerschleife „LOOP 0“.
 Drücken Sie die Taste 2 zum Weiterschalten auf den
nächsten Anzeigewert.
Das LCD zeigt nacheinander folgende Werte:
aufgelaufene Energie mit Tarifstatus
Tarifregister 1 (optional)
aufgelaufenes Volumen
Segmenttest
Schleifenkopf
Fehlermeldung mit Fehlerkennzahl (nur wenn Fehler
vorhanden)
Serviceschleife 1 „LOOP 1“
Die Serviceschleife 1 zeigt die Details der aktuellen Messung
an.
Das LCD zeigt nacheinander folgende Werte:
Schleifenkopf
aktueller Durchfluss
aktuelle Leistung
TV aktuelle Temperatur warme Seite,
TR aktuelle Temperatur kalte Seite;
im 2 s-Wechsel
Betriebszeit
Betriebszeit mit Durchfluss
Fehlzeit
Eigentumsnummer, 8-stellig
Datum
Jahres-Stichtag (TT.MM)
Energie Vorjahr am Stichtag
Volumen Vorjahr am Stichtag
Firmware-Version
Serviceschleife 2 „LOOP 2“
Die Serviceschleife 2 zeigt die Messperiode für die Ermittlung
des Maximums.
Das LCD zeigt nacheinander folgende Werte:
Schleifenkopf
Messperiode für Ermittlung des Maximums
3
4
5
8
7
1
2
6
