Siemens Building Technologies CE2B5324xx 08.08.2017 49
3. Betjening

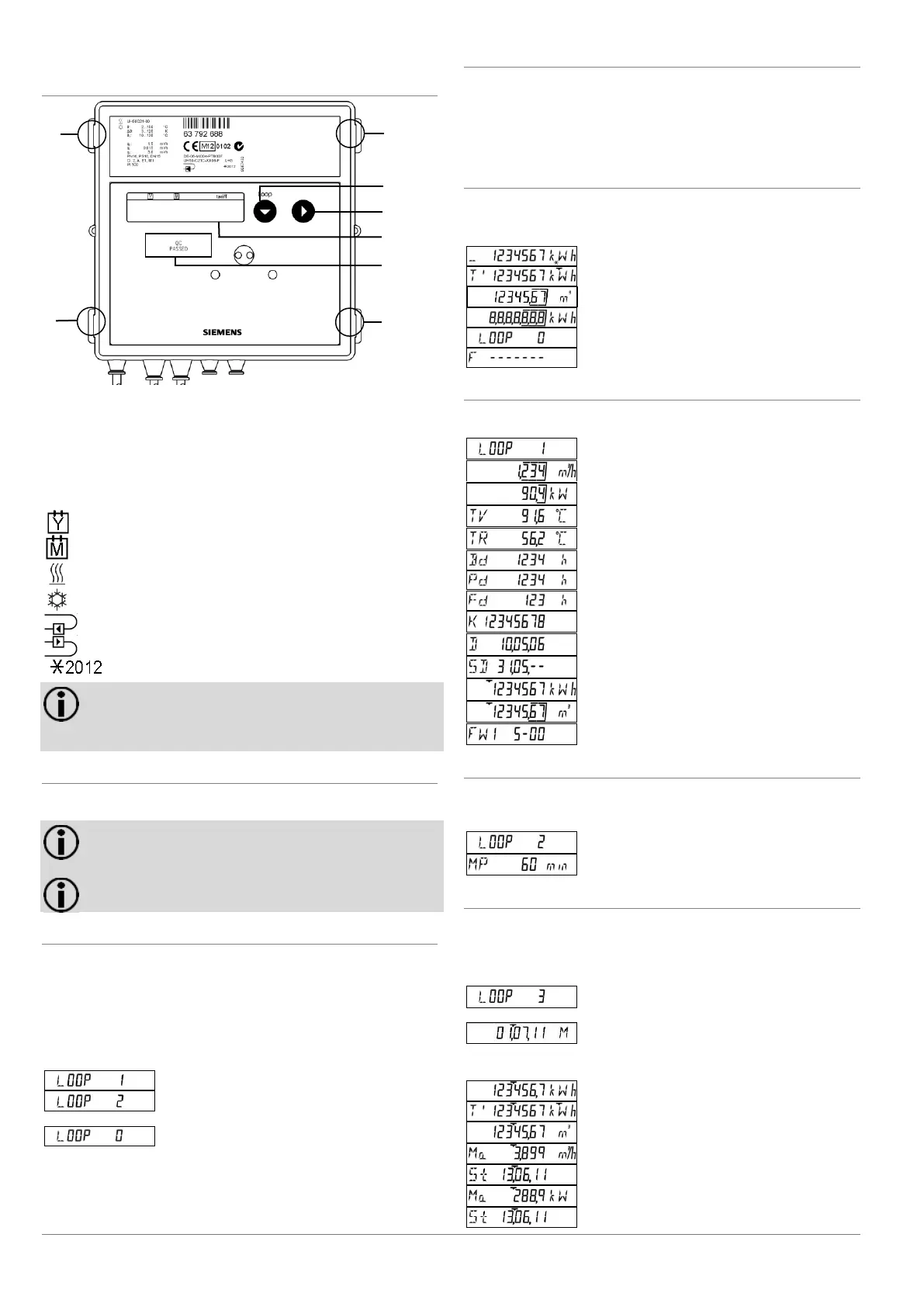

3.1 Betjeningselementer
Nummer
Beskrivelse
1; 6; 7; 8
Dekselfliker
2
Tast 1
3
Tast 2
4
LCD
5
Sikringsmerke
Symbol
Beskrivelse
Merking: Fjorårsverdi (stikkdagsverdi)
Merking: Forrige måneds verdi
Symbol for varmemåler
Symbol for kjølemåler
Monteringssted: Tilbakeløp
Monteringssted: Fremløp
Produksjonsår
Merk: Avhengig av apparatets parametrering kan
både måleromfang og viste data avvike fra denne
beskrivelsen. I tillegg kan bestemte tastefunksjoner
sperres.
3.2 Vise aktuell målerstand
Måleren viser den aktuelle målerstanden i kWh, MWh, MJ eller
GJ.
Merk: For å unngå feil ved avlesing, er plassene etter
komma av de viste verdiene merket gjennom en inn-
ramming.
Merk: Kalibrerte verdier gjenkjennes ved et ekstra vist
stjernesymbol.
Vise verdier
For å vise verdiene skifter du til servicesløyfene. fre
følgende måte:
Trykk på tast 1 for å koble om fra brukersløyfen til
servicesløyfen.
Visningenen til måleren er innordnet i flere sløyfer (LOOPs).
Trykk på tast 1 for å veksle visningene mellom LOOP-ene.
LCD-visningen viser følgende verdier etter hverandre:
Servicesløyfe 1
Servicesløyfe 2
...
...
Sløyfehode
Etter siste sløyfe vises brukersløyfen LOOP 0 på nytt.
Viderekobling i en sløyfe
For å viderekoble til neste visningsverdi innenfor en sløyfe, går
du frem som følger:
Trykk på tasten 2.
Etter siste visningsverdi vises den første visningsverdien
nytt.
Brukersløyfe "LOOP 0"
Måleren befinner seg i brukersløyfe "LOOP 0".
Trykk på tast 2 for å gå videre til neste visningsverdi.
LCD-visningen viser følgende verdier etter hverandre:
påløpt energi med tariffstatus
Tariffregister 1 (alternativ)
påløpt volum
Segmenttest
Sløyfehode
Feilmelding med feilkode (kun når det finnes feil)
Servicesløyfe 1 "LOOP 1"
Servicesløyfe 1 viser detaljene til den aktuelle målingen.
LCD-visningen viser følgende verdier etter hverandre:
Sløyfehode
aktuell gjennomstrømning
aktuell effekt
TV aktuell temperatur varm side, TR aktuell temperatur
kald side
i 2 s-veksling
Driftstid
Driftstid med gjennomstrømning
Feiltid
Eiendomsnummer, 8 tegn
Dato
Årsstikkdag (DD.MM)
Energi fjorår på stikkdag
Volum fjorår på stikkdag
Fastvareversjon
Servicesløyfe 2 "LOOP 2"
Servicesløyfe 2 viser måleperiodene for registrering av maksi-
mum.
LCD-visningen viser følgende verdier etter hverandre:
Sløyfehode
Måleperiode for bestemmelse av maksimum
Servicesløyfe 3 "LOOP 3"
Servicesløyfe 3 viser månedsverdiene.
Trykk på tasten 2 for å vise månedsverdiene.
Stikkdagen for aktuell måned vises.
Trykk på tasten 1 for å velge ønsket måned.
Sløyfehode
Stikkdag for juli 2011
Trykk på tast 2 for avspørring av tilhørende verdier.
LCD-visningen viser følgende verdier etter hverandre:
Energi på stikkdag
Tariffregister 1 på stikkdag
Volum på stikkdag
maks. gjennomstrømning på stikkdag,
i 2 s-veksling med datostempel
maks. effekt på stikkdag,
i 2 s-veksling med datostempel
3
4
5
8
7
1
2
6
