Siemens UH50 Series User Manual

Siemens Building Technologies CE2B5324xx 08.08.2017 64

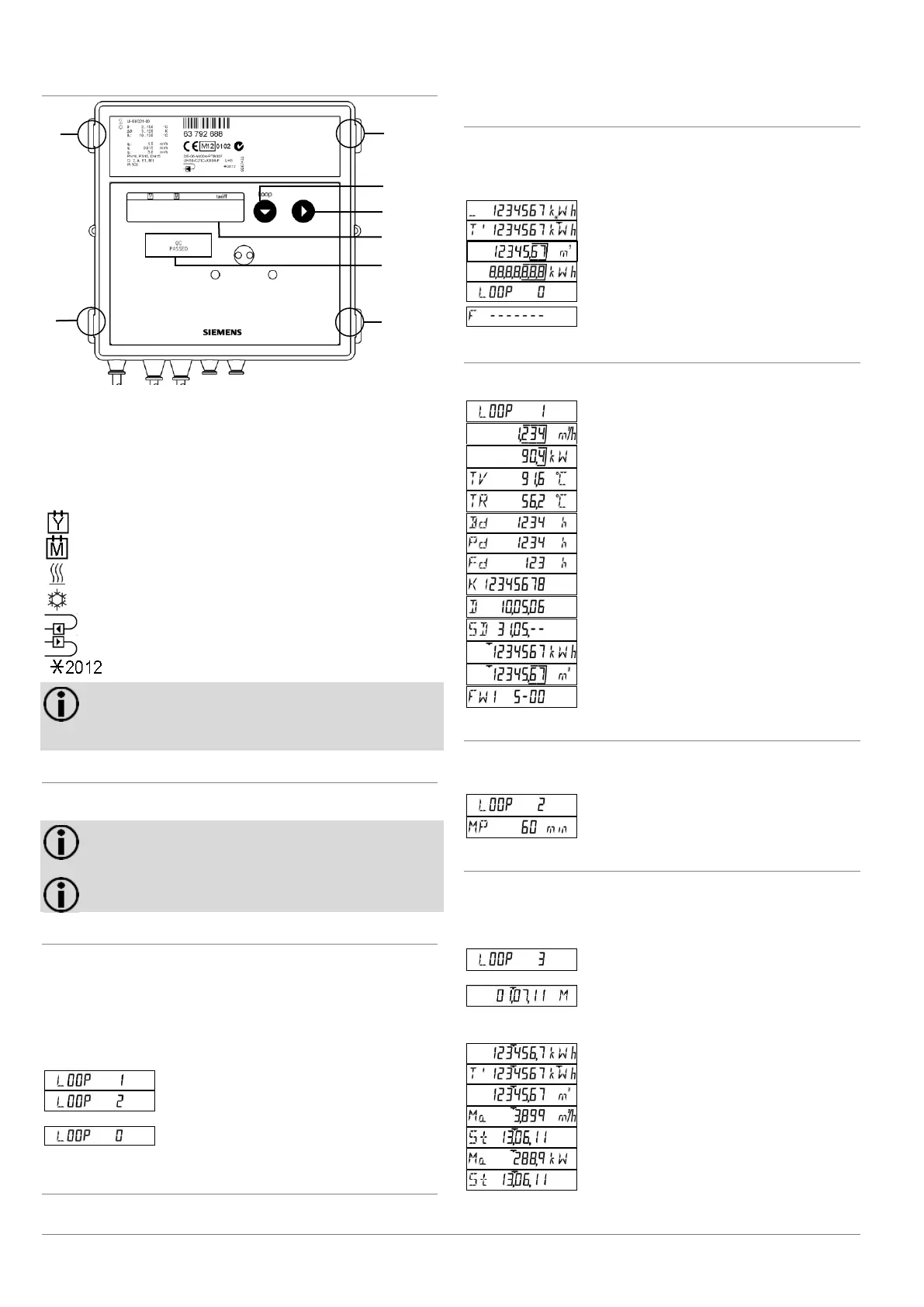

3. Upravljanje
3.1 Upravljalni elementi
Številka
Opis
1; 6; 7; 8
Vezice pokrova
2
Tipka 1
3
Tipka 2
4
LCD
5
Varnostna oznaka
Simbol
Opis
Oznaka: Vrednost prejšnjega leta (terminska vrednost)
Oznaka: Vrednost prejšnjega meseca
Simbol za števec toplote
Simbol za števec hladu
Mesto vgradnje: Povratni tok
Mesto vgradnje: Predtok
Leto izdelave
Napotek: Glede na parametriranje naprave se lahko
tako obseg prikaza kot tudi prikazani podatki
razlikujejo od tega opisa. Poleg tega so lahko
določene funkcije tipk blokirane.
3.2 Prikaz trenutnega stanja števca
Števec prikazuje trenutno stanje števca v kWh, MWh, MJ ali
GJ.
Napotek: Za preprečevanje napak pri odčitavanju so
decimalna mesta prikazanih vrednosti označena z
okvirjem.
Napotek: Umerjene vrednosti prepoznate po dodatno
prikazanem simbolu zvezde.
Prikaz vrednosti
Za prikaz vrednosti preklopite v servisne zanke. Postopajte, kot
sledi:
 Pritisnite tipko 1, da preklopite z uporabniške zanke v
servisne zanke.
Prikazi števca so razporejeni v več ravneh (LOOPs).
 Za preklop prikazov med LOOP-i pritisnite tipko 1.
Prikaz LCD prikazuje zaporedoma naslednje vrednosti:
Servisna zanka 1
Servisna zanka 2
...
...
Glava zanke
Po zadnji zanki se spet pojavi uporabniška zanka LOOP 0.
Preklop naprej v zanki
Za preklop naprej na naslednjo prikazno vrednost znotraj
zanke postopajte tako:
 Pritisnite tipko 2.
Po zadnji prikazni vrednosti se spet prikaže prva prikazna
vrednost.
Uporabniška zanka „LOOP 0“
Števec se nahaja v uporabniški zanki „LOOP 0“.
 Pritisnite tipko 2 za nadaljnji preklop na naslednjo
prikazano vrednost.
Prikaz LCD prikazuje zaporedoma naslednje vrednosti:
Nakopičena energija s tarifnim statusom
Tarifni register 1 (opcija)
Nakopičena prostornina
Segmentni test
Glava zanke
Sporočilo o napaki s karakteristiko napake (le če so
prisotne napake)
Servisna zanka 1 „LOOP 1“
Servisna zanka 1 prikazuje podrobnosti aktualnega merjenja.
Prikaz LCD prikazuje zaporedoma naslednje vrednosti:
Glava zanke
Trenutni pretok
Trenutna moč
TV – trenutna temperatura tople strani,
TR – trenutna temperatura hladne strani
v 2 s menjavi
Obratovalni čas
Obratovalni čas s pretokom
Manjkajoči čas
Številka lastnika, 8-mestna
Datum
Letni termin (DD.MM)
Energija predhodnega leta na termin
Prostornina predhodnega leta na termin
Različica vdelane programske opreme
Servisna zanka 2 „LOOP 2“
Servisna zanka 2 prikazuje merilno periodo za ugotavljanje
maksimuma.
Prikaz LCD prikazuje zaporedoma naslednje vrednosti:
Glava zanke
Merilna perioda za ugotavljanje maksimuma
Servisna zanka 3 „LOOP 3“
Servisna zanka 3 prikazuje mesečne vrednosti.
 Pritisnite tipko 2, da prikličete prikaz mesečnih vrednosti.
Termin aktualnega meseca se prikaže.
 Pritisnite tipko 1 za izbiro želenega meseca.
Glava zanke
…
…
Termin za julij 2011
 Pritisnite tipko 2 za priklic pripadajočih vrednosti.
Prikaz LCD prikazuje zaporedoma naslednje vrednosti:
Energija na termin
Tarifni register 1 na termin
Prostornina na termin
maks. pretok na termin,
v 2 s menjavi z datumskim žigom
maks. moč na termin,
v 2 s menjavi z datumskim žigom
3
4
5
8
7
1
2
6
