Siemens Building Technologies CE2B5324xx 08.08.2017 69
No abrir las baterías. Las baterías no deben entrar en
contacto con el agua ni someterse a temperaturas
superiores a 80 °C.
El medidor no tiene protección contra rayos. Esta se
deberá garantizar mediante la instalación doméstica.
Instalar solo un compartimento para la alimentación.
No retirar la tapa de bloqueo roja.

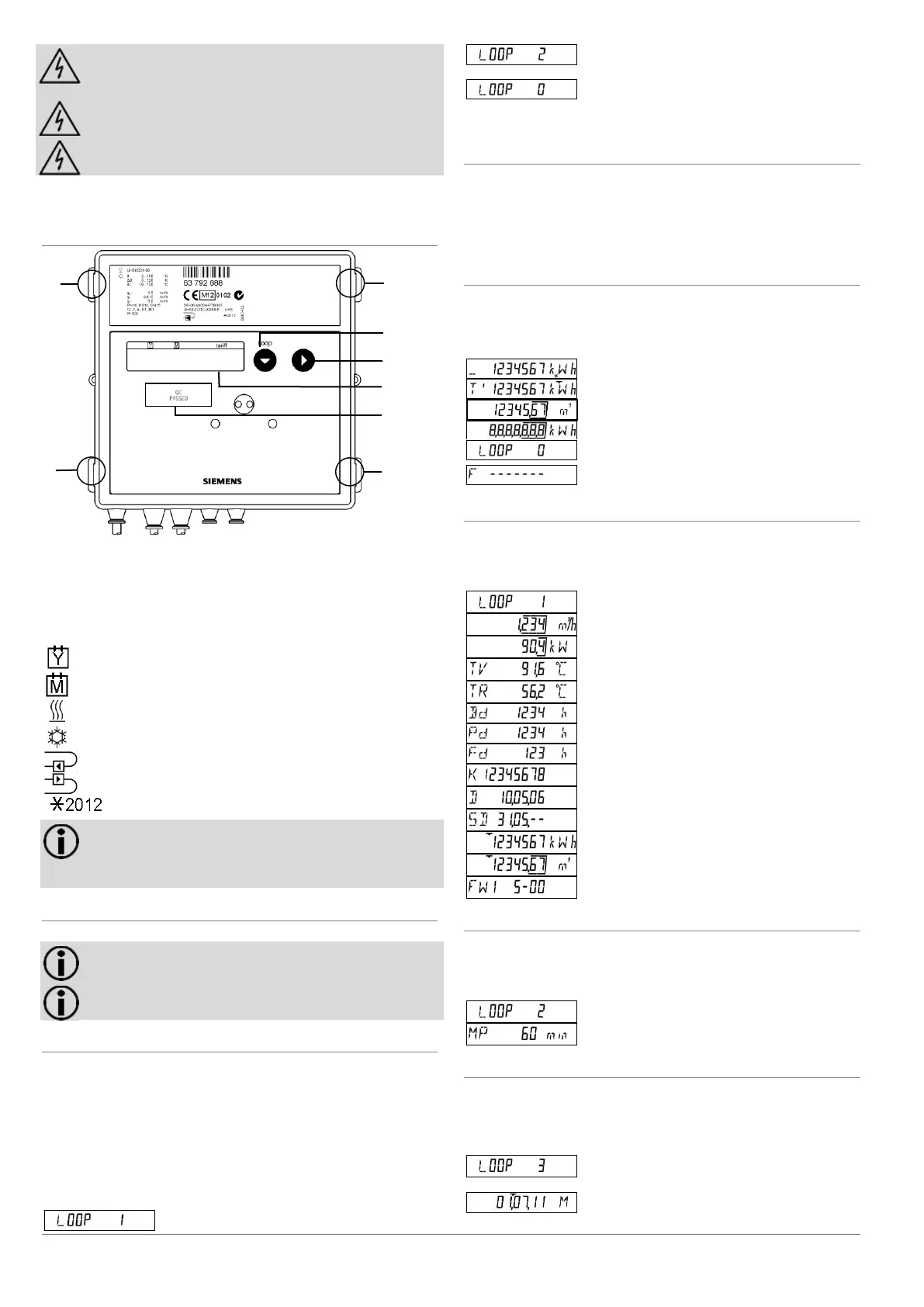

3. Manejo
3.1 Elementos de manejo
Número
Descripción
1; 6; 7; 8
Lengüetas de la cubierta
2
Botón 1
3
Botón 2
4
LCD
5
Etiquetas de seguridad
Símbolo
Descripción
Denominación: Valor del año anterior (valor de fecha de refe-
rencia)
Denominación: Valor de mes anterior
Símbolo de medidor de calor
Símbolo de medidor de frío
Lugar de montaje: Retorno
Lugar de montaje: Avance
Año de fabricación
Nota: En función de la parametrización del equipo, el
volumen de indicaciones y los datos mostrados pue-
den diferir de esta descripción. Además, puede que
algunas funciones de los botones estén bloqueadas.
3.2 Mostrar estado actual del medidor
El medidor muestra su estado actual en kWh, MWh, MJ o GJ.
Nota: Para evitar fallos en la lectura, se enmarcan las
posiciones decimales de los valores mostrados.
Nota: Los valores calibrados se pueden reconocer por
un asterisco adicional.
Mostrar valores
Para mostrar los valores debe cambiar al nivel de servicio.
Proceda del siguiente modo:
 Pulse el botón 1 para cambiar del nivel de usuario al nivel
de servicio.
Los indicadores del contador están distribuidos en varias ca-
pas (LOOP).
 Pulse el botón 1 para cambiar de LOOP.
El indicador LCD muestra los siguientes valores de forma
consecutiva:
Nivel de servicio 1
Nivel de servicio 2
...
...
Encabezado de nivel
Tras el último nivel aparece de nuevo el nivel de usuario
LOOP 0.
Cambiar dentro de un nivel
Para pasar al siguiente valor de indicación dentro de un nivel
proceda del siguiente modo:
 Pulse el botón 2.
Tras el último valor de indicación, aparecerá de nuevo el pri-
mer valor.
Nivel de usuario "LOOP 0“
El medidor se encuentra en el nivel de usuario "LOOP 0“.
 Pulse el botón 2 para cambiar al siguiente valor indicado.
El indicador LCD muestra los siguientes valores de forma
consecutiva:
Energía acumulada con estado de tarifa
Registro de tarifa 1 (opcional)
Volumen acumulado
Prueba de segmento
Encabezado de nivel
Mensaje de error con código de error (solo en caso de
error)
Nivel de servicio 1 "LOOP 1“
El nivel de servicio 1 muestra los detalles de la medición ac-
tual.
El indicador LCD muestra los siguientes valores de forma
consecutiva:
Encabezado de nivel
Caudal actual
Potencia actual
TV Temperatura actual del lado caliente,
TR Temperatura actual del lado frío;
alternado cada 2 s
Tiempo de servicio
Tiempo de servicio con caudal
Tiempo de inactividad
N.º de propiedad, 8 dígitos
Fecha
Fecha de referencia del año (DD.MM)
Energía en el año anterior en la fecha de referencia
Volumen en el año anterior en la fecha de referencia
Versión de firmware
Nivel de servicio 2 "LOOP 2“
El nivel de servicio 2 muestra los periodos de medición para la
indicación del valor máximo.
El indicador LCD muestra los siguientes valores de forma
consecutiva:
Encabezado de nivel
Período de medición para indicación del valor máximo
Nivel de servicio 3 "LOOP 3“
El nivel de servicio 3 muestra los valores mensuales.
 Pulse el botón 2 para mostrar los valores mensuales.
Se mostrará la fecha de referencia del mes actual.
 Pulse el botón 1 para seleccionar el mes deseado.
Encabezado de nivel
…
…
Fecha de referencia para julio de 2011
3
4
5
8
7
1
2
6
